辊筒输送式AGV自动导引搬运设备

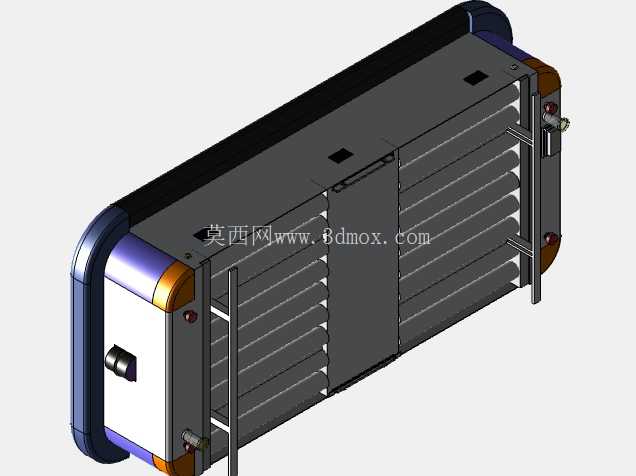

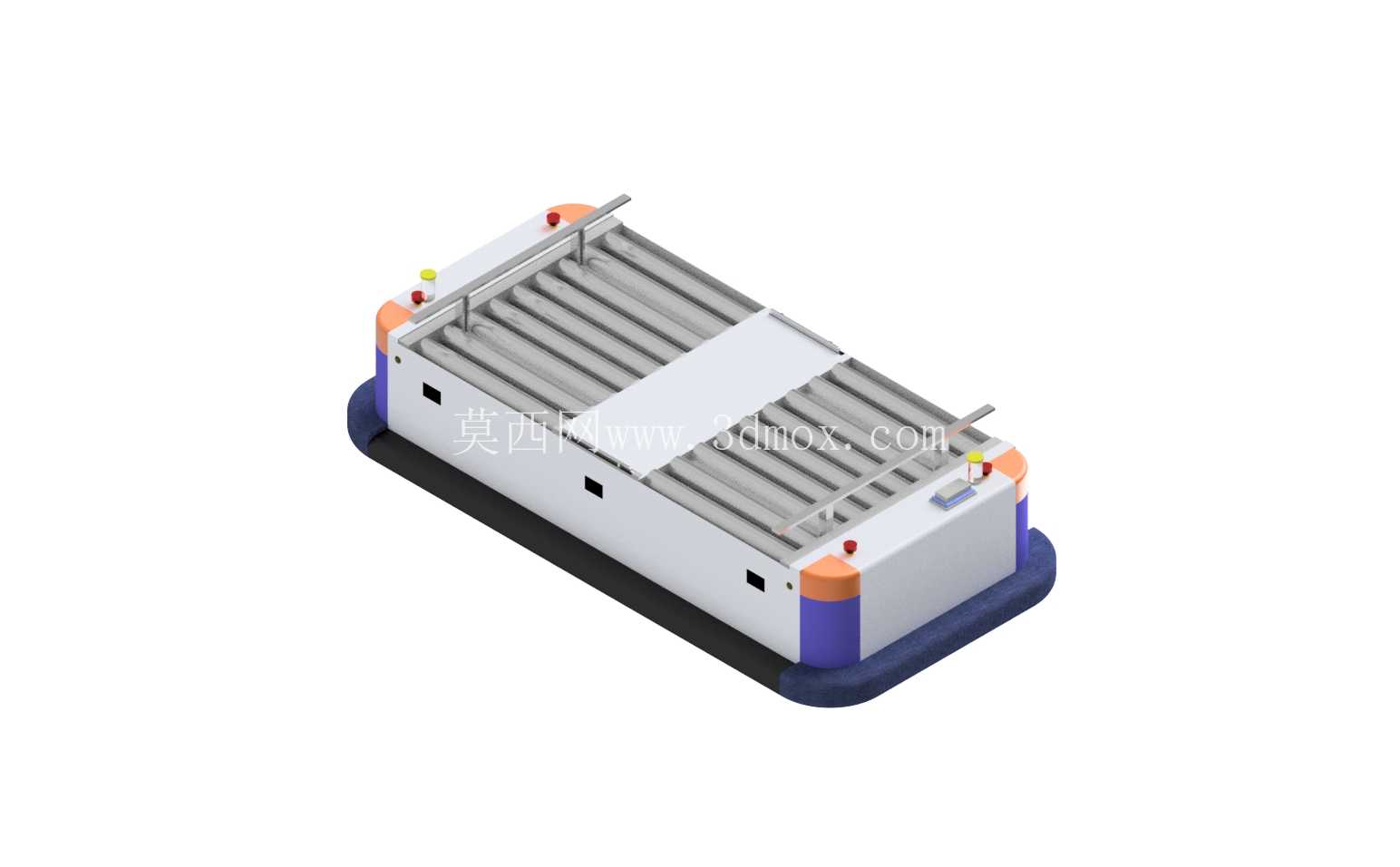

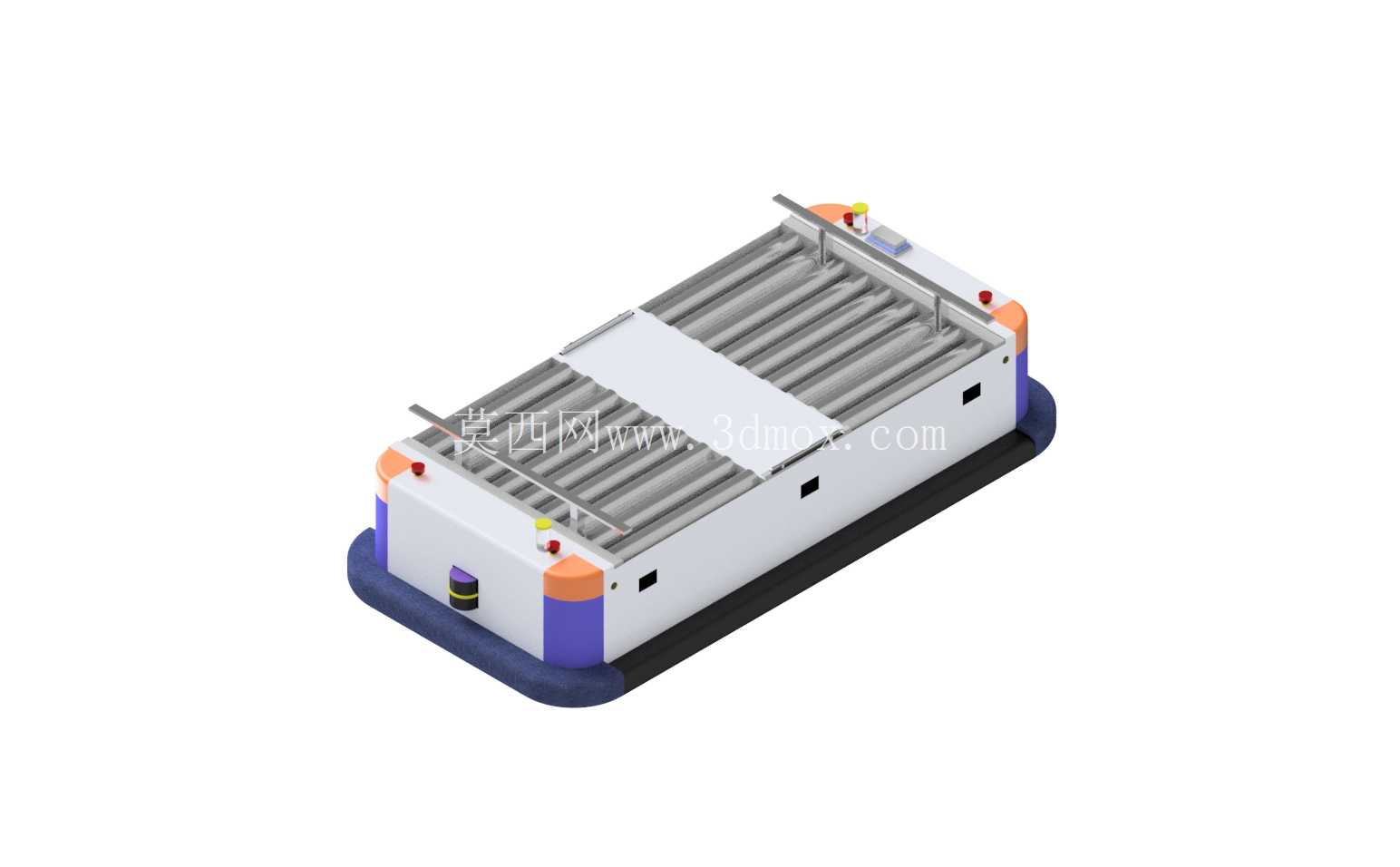

　　这款辊筒式AGV的设计初衷，是解决离散制造车间产线间、仓储与产线接驳点的物料自动转运痛点，尤其适配箱体、托盘类载具的线边自动上下料场景，在汽车零部件装配、3C电子组装、电商仓储分拣等场景中，可替代人工完成重复的短距离物料搬运，打通不同工位间的物流断点，减少人工搬运的等待与错料风险。设备主体采用低矮扁平的承载平台设计，整体高度控制在适配常规辊筒输送线的接驳高度范围内，可直接与车间现有固定辊筒线、顶升移栽机完成对接，无需额外改造现有线体的安装高度，平台上排布的多组平行动力辊筒，可实现载具在AGV与固定线体间的自动移载，辊筒间距根据常用欧标、国标托盘的底部支撑梁间距设定，避免托盘输送过程中出现卡滞、下沉的问题，辊筒表面做防滑处理，适配纸箱、塑料周转箱、金属托盘等不同材质载具的输送需求。

　　设备四角做圆弧包边处理，外露的边角位置全部加装防撞缓冲条，顶部四角设置状态警示灯与急停按钮，当设备运行路径上出现障碍物触发安全触边或激光避障传感器时，可即时触发停机，警示灯同步切换红闪状态提醒周边人员，设备两侧预留的安装位可根据场景需求加装激光雷达、二维码读头、磁导航传感器等不同导航方式的硬件，适配磁条导航、二维码导航、激光SLAM导航等多种导航方案，无需大幅改动主体框架结构。底部行走轮组采用差速驱动布局，从动轮选用带减震结构的万向脚轮，可适应车间地面存在的微小坡度、接缝落差，保证设备运行过程中承载平台的水平度，避免输送过程中载具出现滑移偏位。

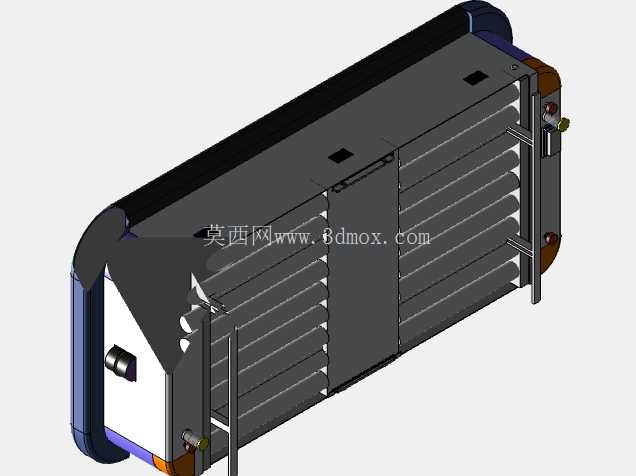

　　主体框架采用型钢焊接后整体加工的工艺，保证辊筒安装面的平面度公差控制在合理范围内，避免辊筒安装后出现高低差导致的载具输送跑偏，电气仓设置在平台侧方的密封舱内，所有线缆走内部穿线孔排布，避免外露线缆被剐蹭损坏，电池仓采用快拆结构设计，可支持快速换电或在线充电两种补能方式，适配两班倒、三班倒的连续生产场景。在做三维建模时，优先对辊筒组件做模块化子装配设计，可根据不同的承载需求调整辊筒的直径、排布数量以及驱动电机的功率，主体框架的安装孔位预留了扩展空间，后期可根据客户需求加装顶部挡停机构、扫码组件、称重模块等附加功能件，不需要重新设计主体框架结构。

　　设备的整体外轮廓尺寸参考了车间内部人行通道、设备间通道的常规宽度设定，可在1.2米宽的通道内完成90度转向，适配大多数老旧车间的通道布局，不需要对车间通道做拓宽改造，设备的额定承载能力根据辊筒排布密度与框架强度做匹配设计，可覆盖从轻型周转箱到重型工业托盘的不同搬运需求，对接工位时的定位精度可控制在±5mm范围内，保证辊筒对接时的间隙符合输送要求，不会出现载具卡滞在对接位置的问题。
