多工位流水线接头装配作业设备结构

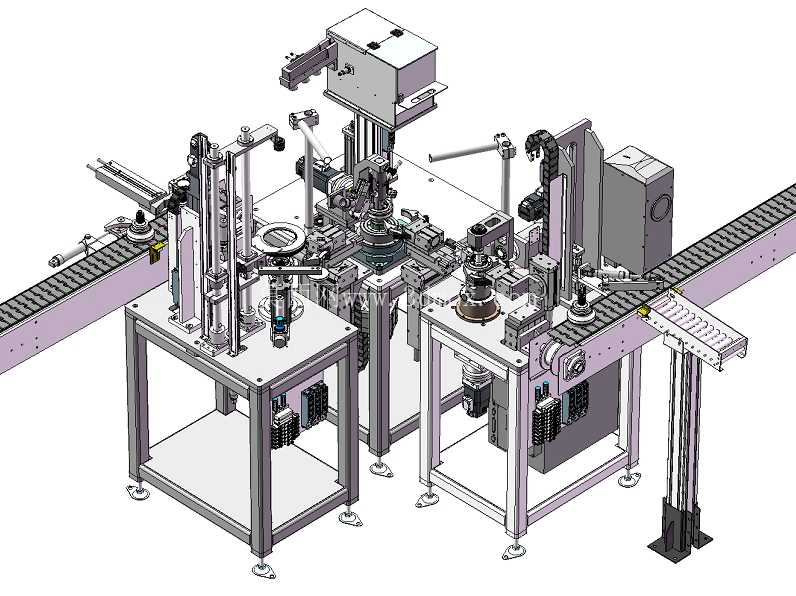

　　这套设备主要面向小型精密接头类零件的自动化装配工序，常见于3C电子零部件、汽车低压油路接头、气动元件接头的批量生产场景，替代传统人工单工位装配的作业模式，能完成接头组件的上料、定位、压装、检测、下料全流程连贯作业。从整体布局来看，设备采用双机架搭配中间输送线的排布方式，两侧的铝型材方管焊接机架底部配置可调脚杯与脚轮，既满足安装时的水平度调节需求，也方便产线布局调整时的短距离移位，机架台面采用加厚钢板加工，平面度控制在0.1mm/m以内，为上方的各类执行机构提供稳定的安装基准，避免长期运行出现台面形变影响装配精度。输送部分采用同步带搭配定位载具的结构，载具上设计有与接头零件外形匹配的仿形定位槽，零件放入后能自动完成径向与轴向定位，定位重复精度可达±0.05mm，输送线的驱动端配置伺服电机搭配精密减速机，能实现载具的精准停位，保证每个工位的执行机构与载具上的零件位置完全对齐，不会出现偏位导致的压装不良。

　　设备上集成了多套不同功能的执行单元，靠近上料端的位置配置了振动盘直振上料机构，能将零散的接头小零件自动排序输送到取料位置，搭配多轴取料机械手完成零件的自动上料，机械手末端采用弹性夹爪，夹取力可根据零件材质调整，避免夹伤零件表面；中间工位配置了伺服压装单元，压头配备压力传感器与位移传感器，能实时监控压装过程的压力曲线与压入深度，当出现零件漏装、装反、尺寸超差时能自动判定不良并触发报警，压装参数可根据不同型号的接头产品快速调整，适配多品种小批量的生产需求；检测工位配置了视觉检测模块，能对装配完成的接头进行外观缺陷、装配到位度的检测，剔除不良品；下料端配置了分料机构，能将良品与不良品分别输送到对应的料盒中，完成自动分拣。

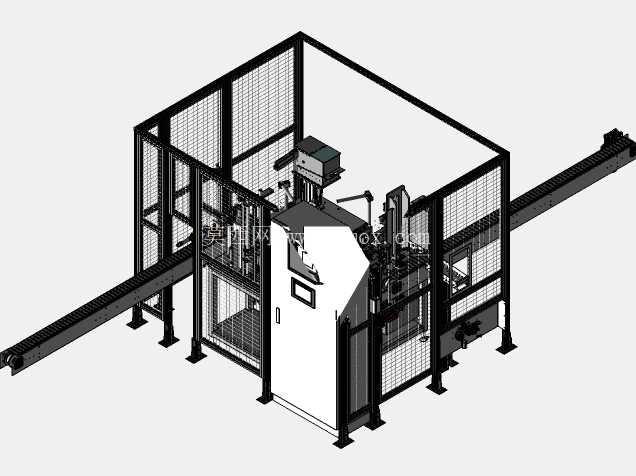

　　设计过程中充分考虑了设备的维护便利性，所有气管、线缆都采用拖链收纳排布，走线整齐且不会随机构运动出现磨损，各个执行单元都采用模块化设计，当需要更换生产产品型号时，只需要更换对应的载具与夹爪，调整压装参数即可快速换型，换型时间控制在30分钟以内，不需要对设备主体结构进行大规模改动。设备的安全防护设计也符合车间生产的安全规范，所有运动机构的外侧都配置了透明亚克力防护板，防止运行过程中零件飞出或人员误触，操作面板设置在设备前端的易操作位置，配备急停按钮与状态指示灯，设备出现异常时能快速停机，操作人员在正面即可完成所有参数调整与状态监控，不需要绕到设备侧面或背面操作。

　　从安装边界来看，整套设备的长度约3.2米，宽度约1.8米，高度约2.1米，安装时只需要预留周边0.8米的操作维护空间即可接入现有生产车间的流水线，不需要对车间地面做特殊处理，设备的气源接口采用标准快插接头，电源接入常规三相380V工业用电即可正常运行，不需要额外配置特殊的动力配套设施。在实际生产应用中，这套设备的单班产能可达8000件以上，相比传统人工作业模式能减少6名操作工人，同时装配不良率可控制在0.1%以内，大幅提升接头类产品的装配一致性与生产效率，尤其适合对装配精度要求较高的液压、气动类接头组件的批量生产场景，设备的机架结构预留了多个扩展安装位，后续可根据工艺需求增加涂胶、扭矩检测、激光打标等额外工位，不需要重新设计主体框架，具备较强的工艺扩展能力。
