适配MEGA保险丝的六路直流汇流保险座结构

在低压直流配电系统的现场布线作业里，多回路大电流的分路保护一直是容易被忽略却直接影响系统可靠性的环节，尤其是离网光伏储能、房车车载配电、船舶低压供电这类场景，主回路从蓄电池组引出后，往往需要分出多路负载支路，每一条支路都需要匹配对应电流等级的过载、短路保护，传统的单路保险丝座零散安装不仅布线杂乱，后期排查故障时需要逐个梳理线路，不同规格的座体混装还容易出现接线端子间距不足引发的爬电风险，这款六路保险座就是针对这类痛点设计的集成式配电保护部件。

从实际使用场景来看，这类保险座直接安装在蓄电池组输出侧的就近位置，作为主汇流之后的第一级分路保护，单路适配MEGA系列大电流插片保险丝，覆盖常见的直流负载回路，包括逆变电源输入、车载辅助设备供电、光伏控制器输出、直流照明回路等不同功率等级的支路，每一路的保险丝独立安装，单路故障熔断时不会影响其他支路的正常供电，相比传统的汇流排加外置保险丝的零散方案，集成式的结构把汇流导电体、保险丝安装位、绝缘防护外壳整合为一体，减少了现场接线的接点数量，也就降低了大电流工况下接点松动发热的隐患。

设计层面首先考虑的是大电流载流的可靠性，内部的汇流导电排采用等截面的铜质基材，表面做镀锡处理防止氧化，每一个接线端子都采用螺栓压接结构，匹配标准的六角螺母与平弹垫组合，压接时可以保证导线端子与汇流排的接触面积足够，避免长期使用后接触电阻增大引发的温升问题。端子的排布做了错位设计，相邻两路的接线螺栓之间预留了足够的电气间隙，即使在潮湿、多尘的安装环境下，也能满足低压直流系统的爬电距离要求，不会出现极间拉弧的风险。

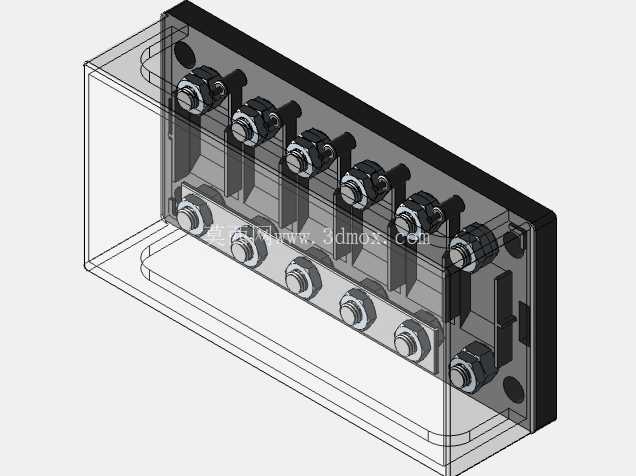

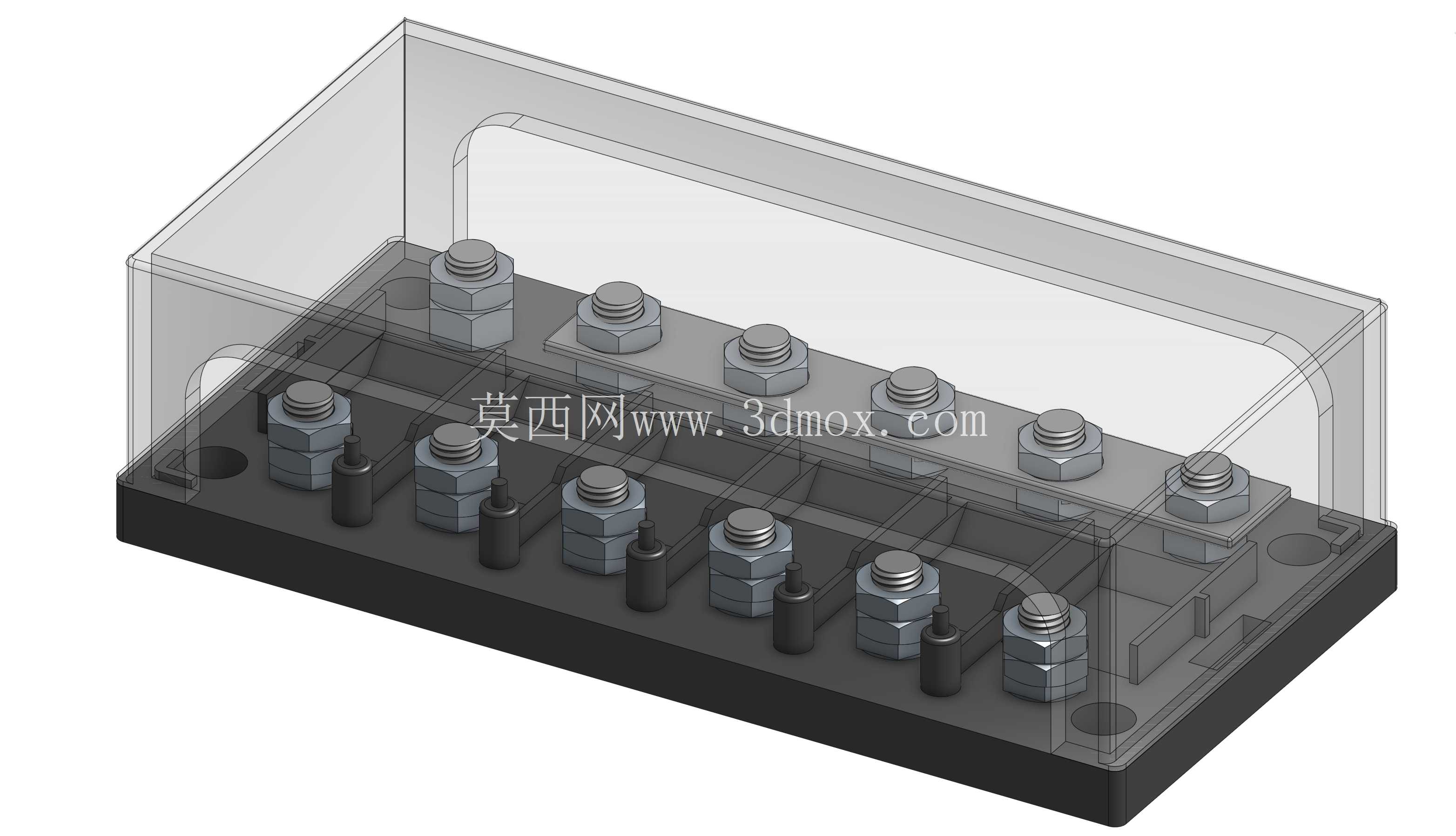

外部的绝缘防护外壳采用半透明的工程塑料材质，一方面可以通过外壳直接观察内部每一路保险丝的状态，出现熔断时不需要拆开外壳就能快速定位故障回路，另一方面外壳的卡扣结构可以快速拆卸，更换保险丝时不需要完全拆下整个座体，只需要掀开上盖就能操作，外壳的边缘做了密封止口设计，配合安装底座的密封槽，可以阻挡日常的灰尘、溅水侵入，适配车载、船舱这类存在振动、偶尔溅水的安装环境。底座的安装孔位做了沉头设计，安装时螺栓头不会突出底座平面，保证座体安装后与安装面贴合平整，不会因为安装螺栓突出导致座体受力不均出现开裂。

安装边界方面，整个座体的外形尺寸适配标准的配电仓安装空间，底座的四个安装孔采用对称排布，孔距匹配行业内通用的直流配电盒安装位尺寸，可以直接替换同类型的老旧六路保险座，不需要重新在安装面板上打孔。接线端子的螺栓伸出高度做了严格控制，压接最大线径的铜鼻子后，上端与上盖内壁之间预留了足够的安全距离，不会出现螺栓顶到上盖的情况。每一路的保险丝安装槽都做了定位挡边，MEGA保险丝插入后不会出现移位，保证保险丝两端的电极与汇流排的接触片完全贴合，避免接触不良。

从结构细节来看，相邻两个保险丝位之间设置了绝缘隔筋，即使某一路保险丝因为大电流短路熔断产生电弧，隔筋可以阻挡电弧窜到相邻回路，避免故障扩大。底座的接线端一侧预留了导线走线的让位空间，不同线径的导线接入后，弯曲半径满足线缆的最小弯曲要求，不会出现导线被底座棱角压破绝缘层的情况。上盖的顶部做了内凹的提手结构，拆卸上盖时不需要借助工具，直接用手扣住提手就能掀开，日常维护非常方便。

在实际选型匹配时，这款保险座的每一路额定载流匹配MEGA保险丝的最大电流等级，汇流排的总载流能力满足六路同时满负载运行的电流总和，不会出现总排过载发热的问题。相比市面上常见的四路、八路保险座，六路的配置刚好匹配中小型直流配电系统的支路数量，不会出现回路数不足需要加装第二个座体，也不会因为回路数过多导致闲置浪费，非常适合12V、24V、48V等级的低压直流配电场景使用。建模过程中对每一个螺栓、螺母、隔筋的尺寸都做了参数化处理，调整载流规格时只需要修改汇流排的厚度、端子的尺寸就能快速衍生出不同电流等级的型号，不需要重新搭建整体结构，大大提升了后续衍生设计的效率。
