IP65防护等级KH-4025型蜂鸣器结构设计

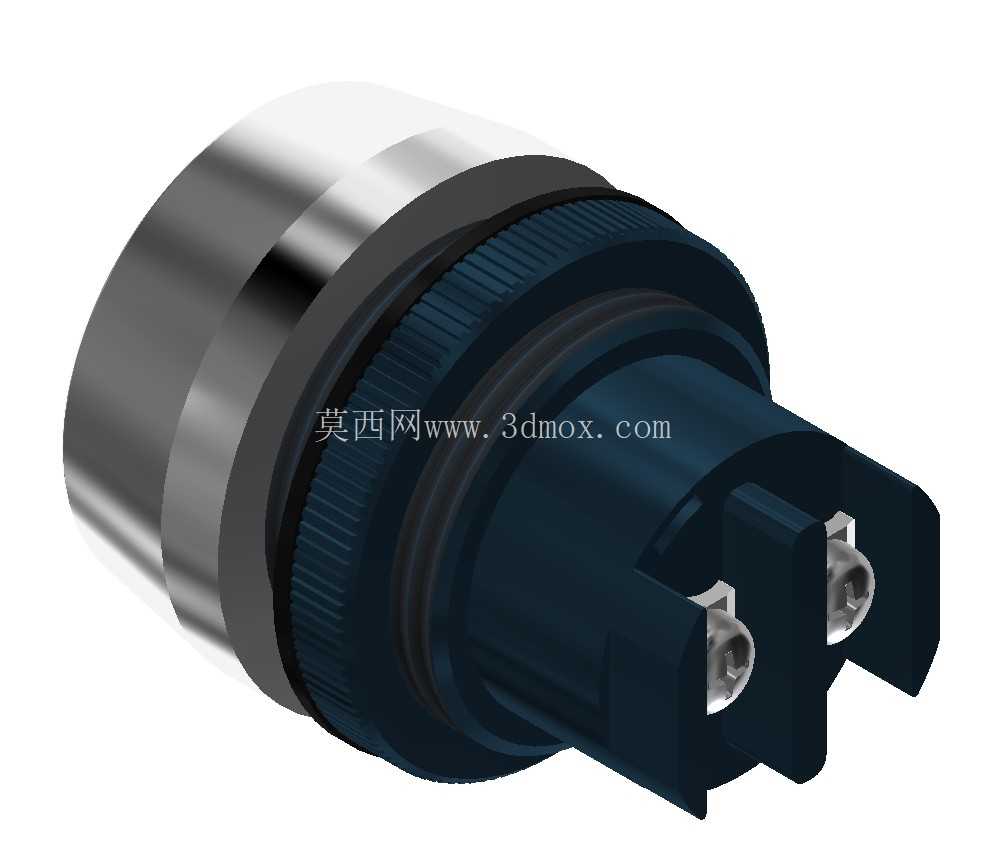

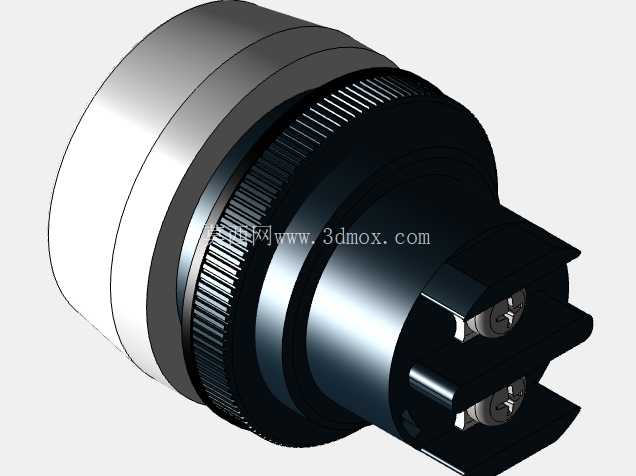

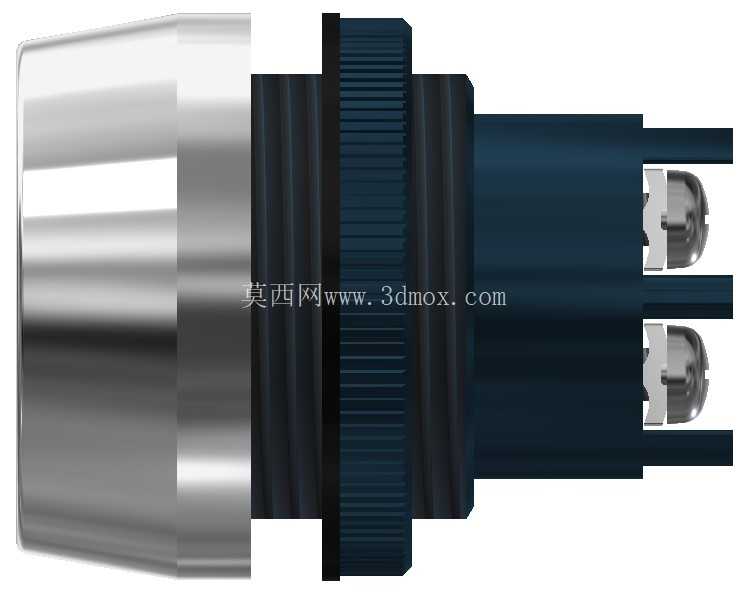

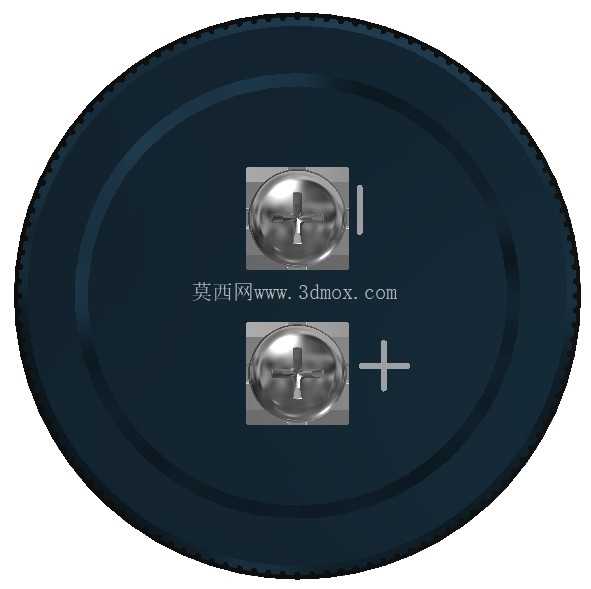

这款KH-4025型蜂鸣器的三维结构，完全围绕工业现场的严苛安装使用需求搭建，首先从安装边界来看，采用了标准的面板嵌入式安装结构，头部金属外圈做了滚花防滑处理，配合后端的卡扣式锁紧结构，不需要额外的固定螺母就能卡在标准开孔的设备面板上，安装开孔尺寸适配工业控制柜常用的22mm安装孔径，安装后突出面板的高度控制在合理范围，不会因为突出过多被现场作业的工具剐蹭，也不会因为突出过短导致声音传播被面板遮挡。后端的接线端子采用了快插式的螺钉接线结构，两个接线柱做了极性标识，接线时不需要额外焊接，直接将导线插入端子拧紧螺钉即可完成接线，端子周围做了绝缘挡墙，避免现场接线时导线裸露部分触碰造成短路，适配0.5-1.5平方毫米的多股铜芯导线，完全满足工业控制回路的载流需求。

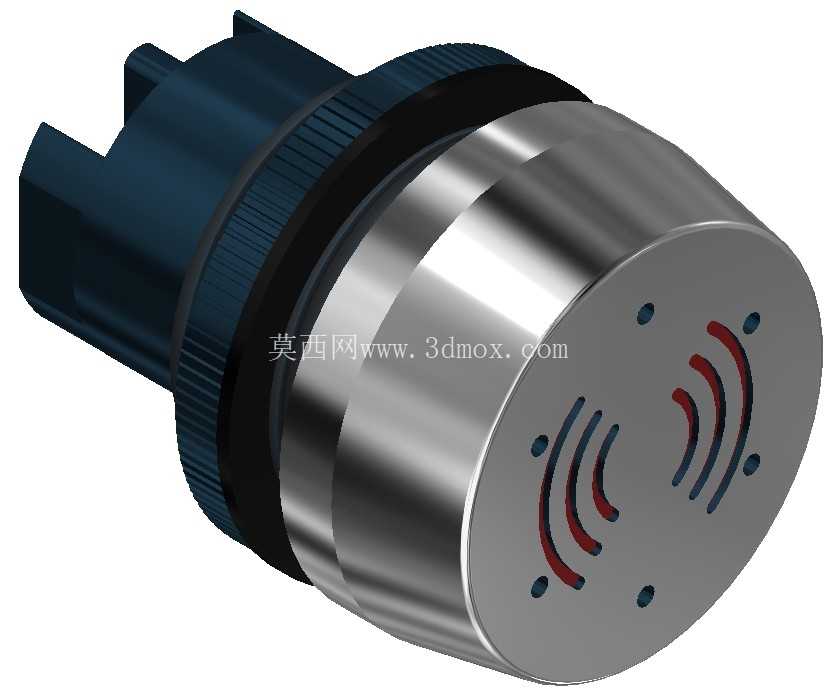

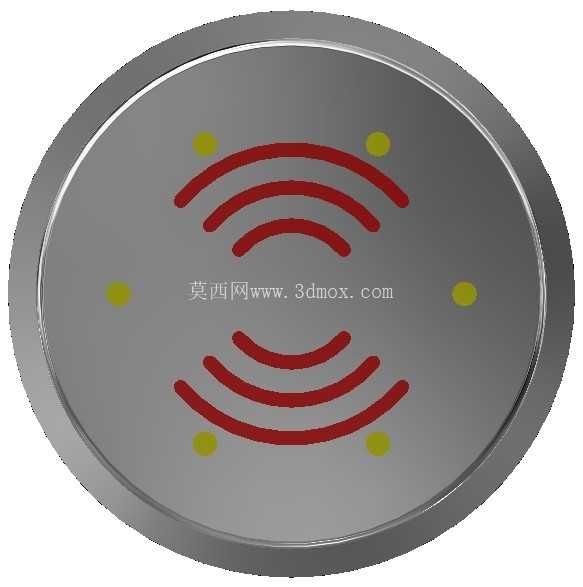

从防护性能的结构设计来看，这款蜂鸣器达到IP65的防护等级，头部的金属外圈和黑色塑料基座之间设置了双层橡胶密封圈，第一层密封圈卡在面板和蜂鸣器基座之间，安装锁紧后能完全封堵面板开孔的缝隙，避免现场的粉尘、喷淋水从开孔处进入控制柜内部；第二层密封圈设置在蜂鸣器头部的发声面罩和基座之间，发声面罩采用了密集的斜向出声孔设计，孔道做了折弯处理，既能保证声音顺利传出，又能阻挡外部的水流、粉尘直接进入蜂鸣器内部的发声腔体，即使在有切削液喷淋的机床设备旁、有粉尘飘散的粉体加工车间、或者户外露天安装的设备柜体上，都能长期稳定工作，不会因为进水进尘出现发声失效的问题。

在实际应用场景中，这类蜂鸣器是工业设备声光提示系统的核心部件，常和对应的指示灯配合使用，安装在设备操作面板、生产线工位旁、自动化设备的故障提示点位，当设备出现过载、缺料、故障停机、工序完成等状态时，控制回路接通蜂鸣器电源，蜂鸣器发出设定频率的提示音，提醒现场操作人员及时处理对应工况。和普通民用蜂鸣器不同，这款产品的发声腔体做了共振优化设计，发出的提示音频率在2-4kHz区间，这个频率的声音在工业车间的嘈杂环境中穿透力更强，不会被现场的设备运行噪音完全掩盖，同时音量控制在85-90分贝，既能够保证10米范围内的作业人员清晰听到提示音，又不会因为音量过高造成刺耳的噪音污染，符合工业现场的职业健康噪音管控要求。

从结构材质的选型设计来看，头部的金属外圈采用了304不锈钢材质，表面做了拉丝处理，具备优秀的耐锈蚀、耐油污腐蚀能力，即使长期接触车间的切削液、润滑油、消毒喷剂等物质，也不会出现生锈、镀层脱落的问题；基座部分采用了加纤阻燃PA66材质，阻燃等级达到V0级，即使设备内部出现局部高温、打火的情况，也不会引燃蜂鸣器基座造成火情蔓延，同时加纤材质的抗老化性能优秀，在-20℃到60℃的工作环境温度区间内，不会因为低温变脆、高温软化导致结构失效。内部的发声元件采用了压电式陶瓷发声结构，相比电磁式蜂鸣器，压电式结构的工作寿命更长，连续工作寿命可达上万小时，同时工作电流更小，不会给设备的控制回路造成额外的负载压力，适配DC24V的工业标准控制电压，能直接接入PLC、继电器的输出回路，不需要额外加装转换模块，降低设备的布线和选型成本。

在建模细节的处理上，整个结构的配合间隙都按照实际注塑件、五金冲压件的公差要求做了预留，金属外圈和塑料基座的配合过盈量控制在0.1-0.15mm，保证装配后不会出现松动脱落的问题；密封圈的安装槽尺寸按照橡胶件的压缩比做了对应设计，装配后密封圈的压缩量在20%-30%区间，既能保证密封效果，又不会因为压缩量过大导致密封圈过早老化失效；后端的接线端子螺钉位置做了导向倒角，接线时导线能顺利插入接线孔，不会被塑料件的飞边挡住，端子的金属部分采用了镀镍铜材质，导电性能优秀，长期使用也不会出现氧化导致接触不良的问题。整个模型的结构完全还原了实物的装配关系，所有的卡扣、密封圈槽、接线结构都做了1:1的还原，能直接用于设备面板的开孔校核、装配干涉检查，也能用于生成对应的工程图纸指导生产加工。
