金属板废料转移用倾斜式输送装置

在冲压、钣金加工车间的产线布局中，这类倾斜式输送装置常布置在冲压机床落料口的侧下方位置，承接冲裁工序产生的不规则金属板边角废料，将零散的废料从机床作业面高度持续输送至废料收集箱或者集中处理工位，替代传统的人工清料作业，避免作业人员频繁进入机床作业区域捡拾废料带来的安全隐患，同时减少产线因人工清料产生的停机等待时间，适配连续化冲压生产的节拍要求。

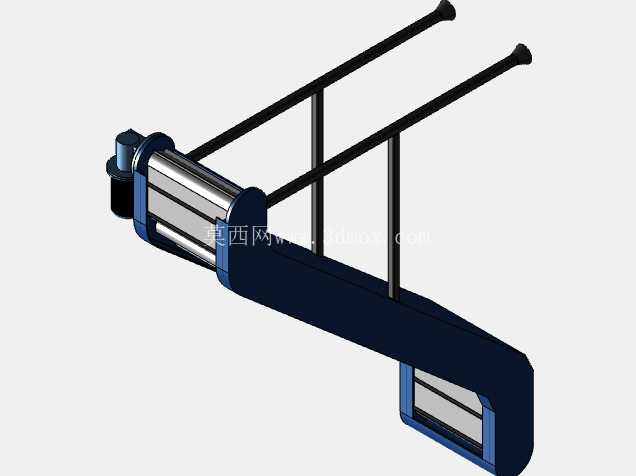

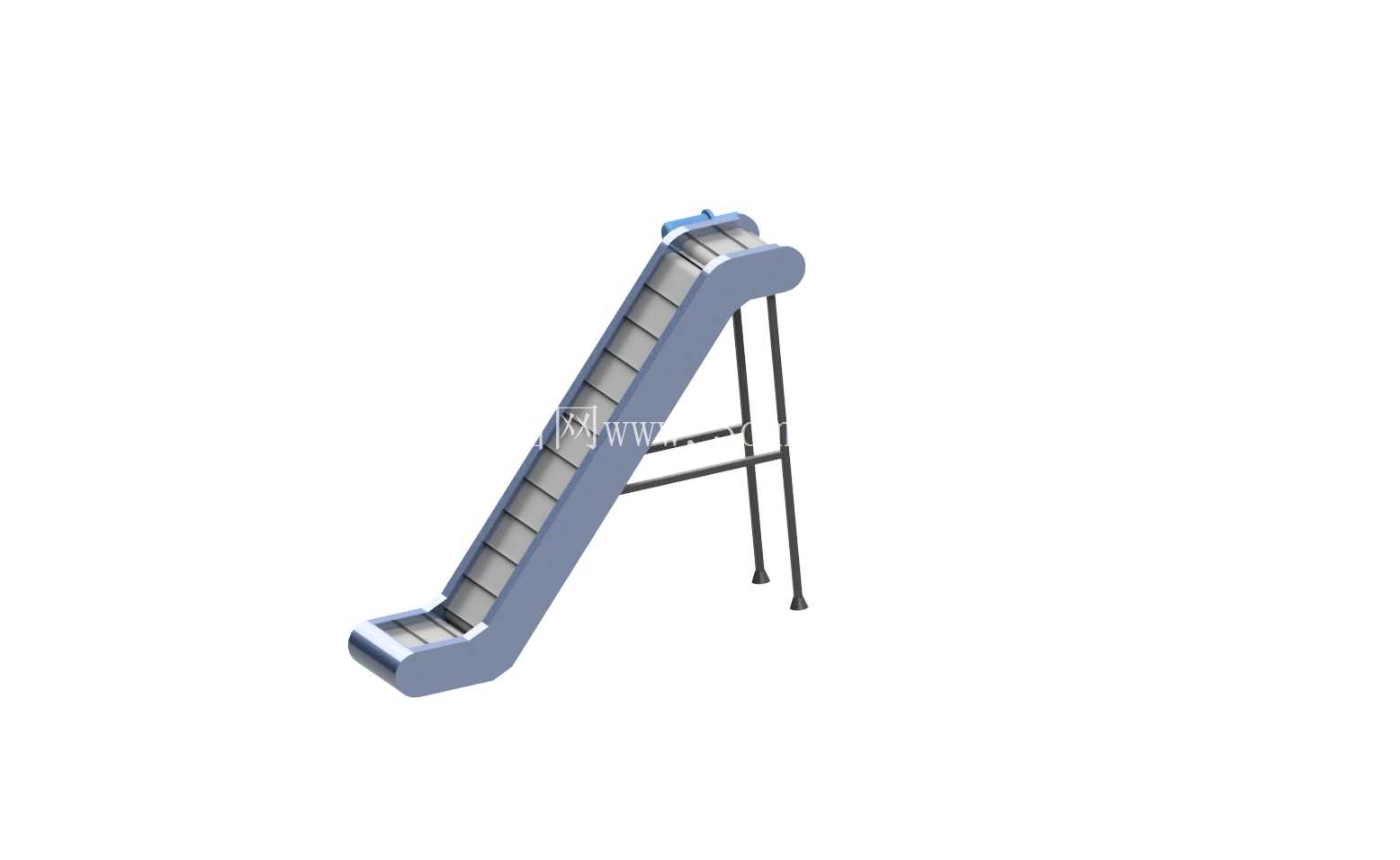

从结构设计逻辑来看，该设备采用Z型倾斜布置的机架结构，下部水平进料段直接延伸至落料点下方，无需额外增设导料溜槽即可接住下落的废料，中段倾斜段的倾角经过反复校核，控制在金属板废料自然下滑临界角度以内，避免废料在输送过程中出现回滑掉落的问题，上部水平出料段伸出至收集工位上方，保证废料能够准确落入收集容器内，不会散落到地面增加额外清理工作量。机架主体采用矩形钢管焊接成型，支腿部分设置可调节的脚座结构，安装时可以根据现场机床的落料口高度、收集箱的摆放高度微调整机的水平度与出料端高度，适配不同车间的现场安装边界，支腿与倾斜段之间增设横向斜撑结构，抵消设备运行过程中输送带传动带来的振动，避免长期运行出现机架变形、焊缝开裂的问题。

输送面采用带挡边的模块化带面结构，等间距布置的横向挡条能够兜住零散的板状废料，即使是尺寸较小的边角料也不会沿倾斜面滑落，带面选用耐磨损、耐金属切削划伤的材质，能够耐受金属废料尖锐边角的长期摩擦，减少带面的更换频次。驱动单元布置在设备上部的出料端位置，这种上置驱动的布局可以让输送带上段保持足够的张紧力，避免重载输送时出现皮带打滑的问题，同时下部进料段无需布置复杂的传动结构，不会因为废料掉落卡入传动部件造成设备卡滞。设备两侧设置全高度的侧边挡板，挡板高度高出输送面足够尺寸，防止输送过程中废料从侧边滚落，挡板与机架采用螺栓连接的方式，后期如果出现挡板被废料砸变形的情况，可以单独拆卸更换，无需整体焊接修复。

从安装边界来看，该设备下部进料段的宽度适配常规中小型冲压机床的落料口宽度，无需对现有机床的落料结构做改造即可直接对接，整机的占地面积较小，倾斜段的投影长度控制在合理范围内，不会占用车间过多的通道空间，对于现有老旧冲压车间的改造适配性较强，不需要大规模调整现有产线的布局即可完成加装。设备的进料端高度匹配常规机床工作台的落料高度，出料端高度适配标准工业废料收集箱的进料高度，现场安装时仅需要固定支脚位置、接通驱动电源即可投入使用，安装调试的周期较短。

在实际使用过程中，该设备可以连续承接冲压工序产生的各类金属板废料，不管是冲裁落下的圆形边角、条形料边还是不规则的异形废料，都能够稳定输送，不会出现卡料的问题，相较于传统的平皮带输送机，这种带挡边的倾斜结构能够实现更大高度差的物料转移，不需要多台设备串联布置，减少了设备的投入成本与后期的维护点位。日常维护时仅需要定期检查带面的张紧度、驱动单元的润滑状态即可，没有复杂的维护工序，适合车间一线操作人员做日常点检维护。
