无动力滚筒输送支架结构设计

这类无动力滚筒架在生产车间的流转环节应用极广，从机加工线的工序间工件转运，到装配线旁的物料暂存输送，再到仓储区的纸箱、周转箱短距离移载，都能见到这类结构的身影。它不需要额外配置驱动单元，完全依靠作业人员推送货物或是借助货物自身的重力分力实现移动，相比带式输送机结构更简单，后期维护成本极低，尤其适合输送底部平整的硬包装货物、金属工件、托盘类载具，对于软包装或是底部凹凸不平的物料，只要搭配适配的托盘也能顺畅使用。

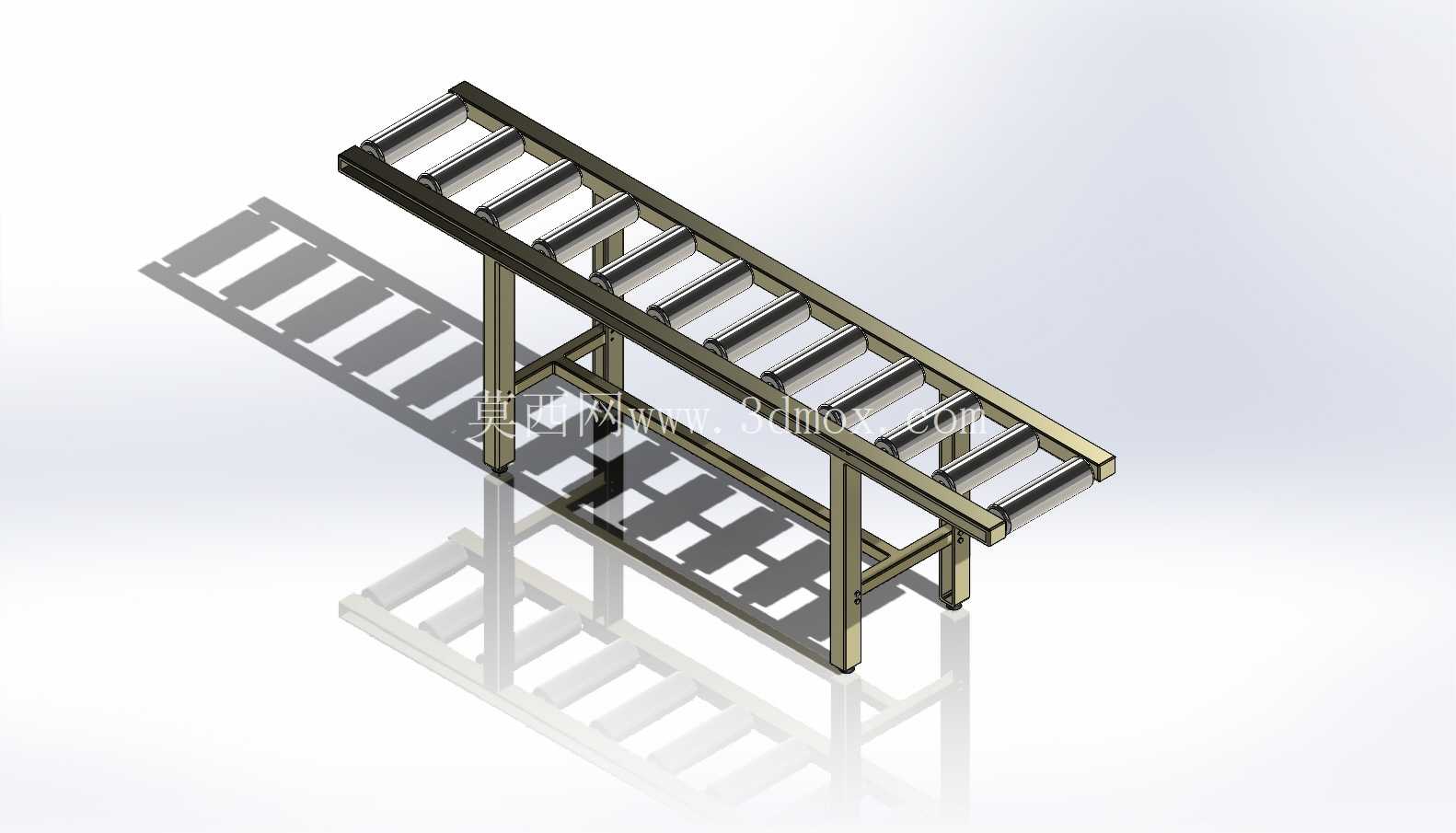

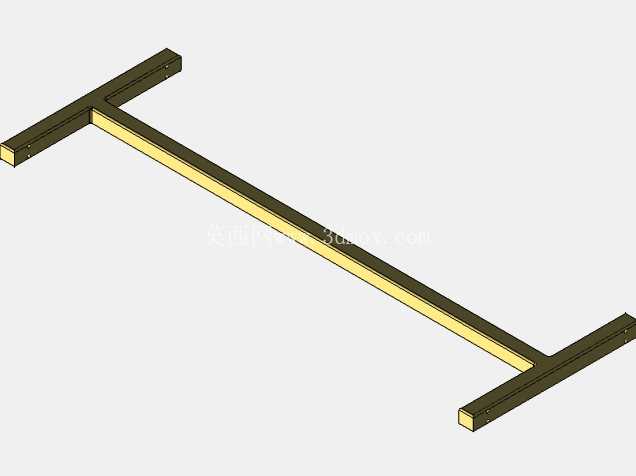

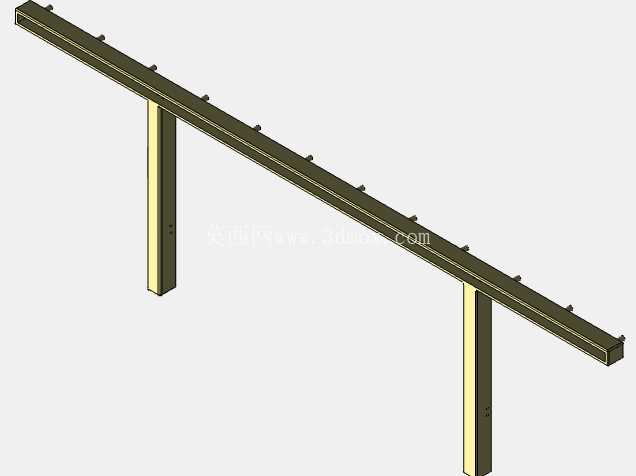

从结构设计逻辑来看，整个架体采用方管焊接作为主支撑框架，支腿部分做了横向拉结加固，避免长距离输送时架体出现侧向晃动，支腿底部预留了安装孔位，可以直接通过膨胀螺栓固定在水泥地面上，也可以搭配可调脚杯来适应不平整的车间地面，调整架体的整体水平度，避免滚筒面出现倾斜导致货物自行滑移。滚筒部分采用等间距排布，间距的设定是结合常规输送货物的最小底面尺寸确定的，保证任何状态下货物底部至少有三根滚筒同时接触支撑，避免输送过程中出现卡滞或是货物倾斜掉落的情况，滚筒两端通过轴承座固定在两侧的架体横梁上，转动阻力小，推送重物时也不会出现卡顿。

设计时首先要明确安装边界的尺寸约束，架体的总长度要匹配现场的工位间距，不能过长导致占用过多通道空间，也不能过短无法覆盖两个工序间的转运距离；架体的高度要对接前后工位的作业面高度，比如对接机床工作台时，滚筒面高度要和机床工作台面保持齐平，方便操作人员直接将加工完成的工件推到输送架上，减少搬运动作；架体的宽度要匹配常用周转箱或是托盘的尺寸，两侧预留少量余量避免货物推送时剐蹭架体侧边。滚筒的直径选择要结合输送货物的单重，较重的金属工件需要选用直径更大、管壁更厚的滚筒，避免长期承重后滚筒出现弯曲变形，影响输送顺畅度；支腿的型材规格也要根据总承重来核算，保证满载情况下架体的挠度在允许范围内，不会出现中部下沉的情况。

实际使用中，这类输送架还可以根据现场需求做拓展，比如在架体侧边加装挡边，避免货物从侧面滑落；在段与段的衔接位置做过渡处理，保证货物在两段架体之间移动时不会出现卡滞；如果是有坡度的安装场景，还可以在端部加装阻挡装置，控制货物的下滑速度，避免撞击端部的挡块。整个结构没有复杂的传动部件，日常维护只需要定期检查滚筒的转动灵活性，对轴承位置补充润滑，检查架体的连接螺栓是否松动即可，不需要复杂的维保技能，非常适合车间一线的粗放使用场景。在建模过程中，需要重点核对滚筒的同轴度、各支腿的安装面平面度，避免加工焊接后出现滚筒高低不一的情况，导致货物输送时走偏；同时要预留出滚筒安装的调节余量，方便后期装配时调整滚筒的水平位置，保证所有滚筒的上母线处于同一平面，让货物输送时受力均匀，不会出现局部卡顿的问题。
