往复式真空泵结构三维数模设计

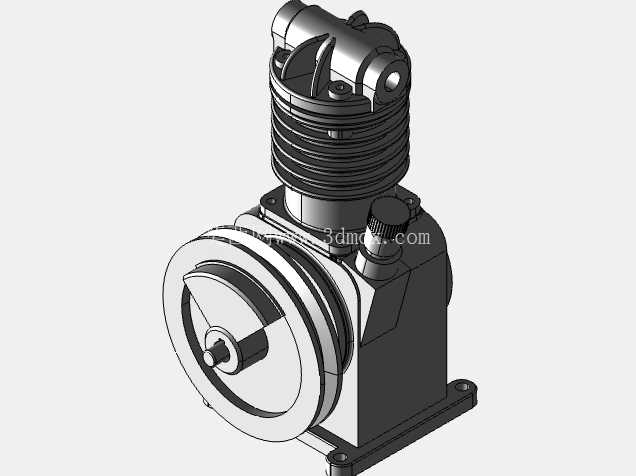

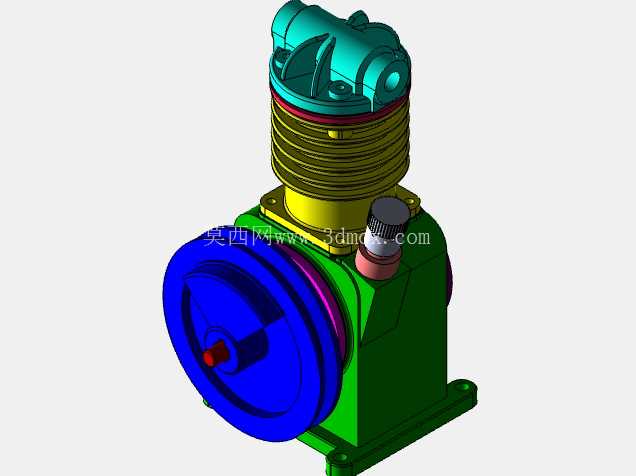

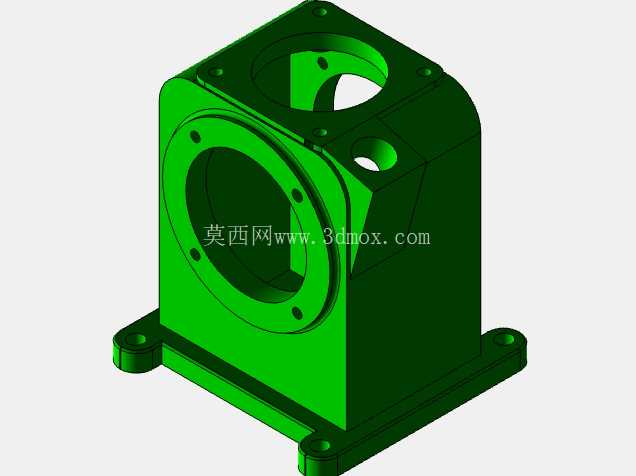

　　在工业生产的真空获取场景中，往复式真空泵是粗真空区间应用极为广泛的通用设备，常被用于化工蒸馏、食品真空包装、冶金脱气、工装夹具负压吸附等多个作业环节，依靠缸体内活塞的往复运动改变腔室容积，完成吸气、压缩、排气的循环过程，最终实现对密闭容器内的气体抽除，建立稳定的负压环境。本次呈现的三维结构完整还原了单级往复式真空泵的全部核心构件，从底部的安装基座开始，向上依次布置曲轴箱、缸体散热段、阀组端盖，侧方伸出带轮传动结构，整体布局紧凑，完全匹配实际设备的装配逻辑。

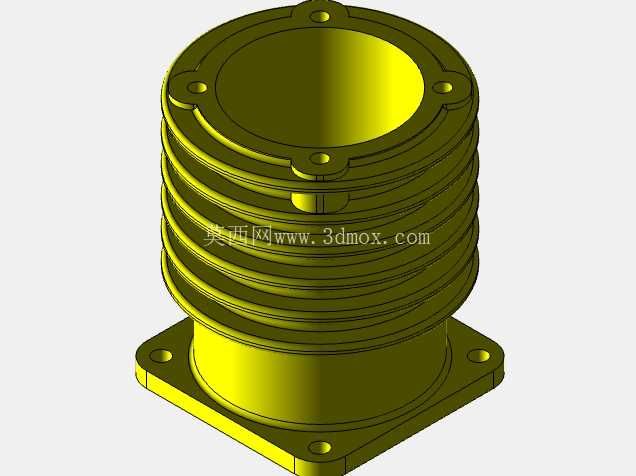

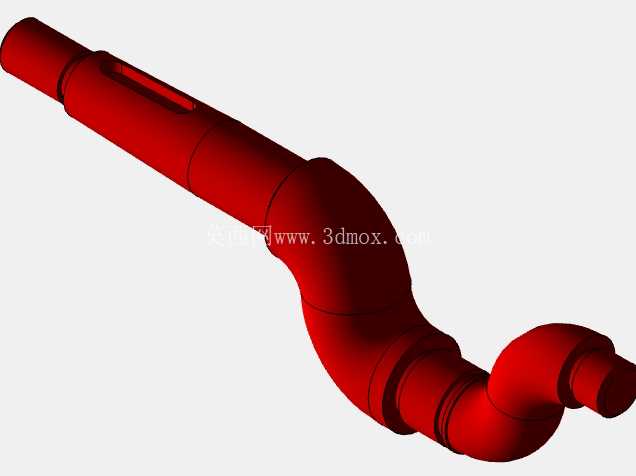

　　从设计思路来看，建模过程中优先保证各运动部件的干涉校验，曲轴的偏心距、连杆长度、活塞行程三者严格匹配传动比要求，带轮的直径比例对应常规电机直连或皮带减速的传动参数，缸体外壁的环形散热鳍片并非装饰结构，实际生产中这类结构用于增大空气接触面积，带走活塞往复摩擦产生的热量，避免缸内温度过高影响密封件寿命。安装边界方面，底部基座开设两个对称的长圆形安装孔，孔距与常规泵组安装底座的通用尺寸适配，安装时可通过长孔微调位置，补偿基础施工的尺寸误差；侧方带轮的中心高度与输出轴端的伸出长度，匹配标准Y系列电机的安装中心高，无需额外定制过渡支架即可完成动力对接；缸体顶部的进排气接口位置预留了标准管螺纹的安装余量，可直接对接真空管路，不需要额外加工转接结构。

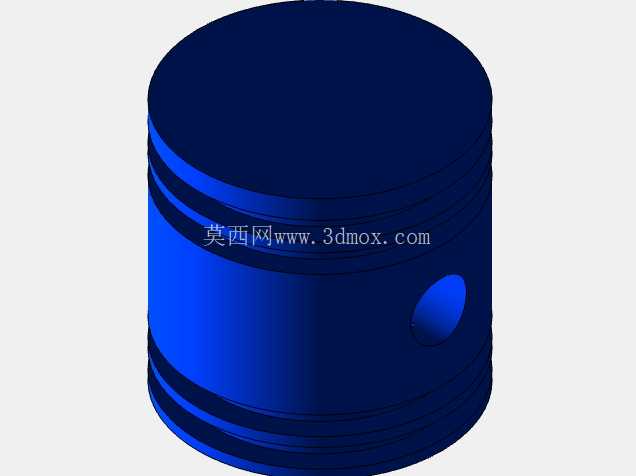

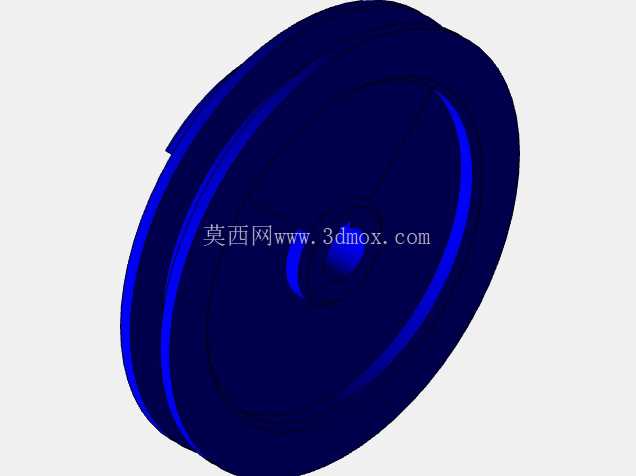

　　功能特性上，该结构采用单缸单作用的工作模式，侧方设置的透气塞用于平衡曲轴箱内部压力，避免长时间运行后箱体内温度升高、气压增大导致润滑油密封失效；带轮与曲轴之间的键连接结构还原了平键传动的配合尺寸，可传递额定工况下的扭矩，不会出现打滑滚键的问题；缸体与端盖之间的密封垫片位置、活塞环的槽位结构都做了精准还原，能够直观展示气体密封的实现逻辑，方便设计人员理解负压建立过程中的密封要点。在实际选型参考中，这类结构的真空泵抽速范围覆盖每小时数十到数百立方米，极限真空可以达到10^-2Pa量级，适合对真空度要求不高但抽气速率需求较大的作业场景，建模时特意保留了各部件的装配间隙，比如活塞与缸壁的配合间隙、曲轴与轴瓦的润滑间隙，这些细节在实际生产中直接影响设备的运行效率与使用寿命，间隙过大会导致气体泄漏、真空度不足，间隙过小则会出现运动卡滞、磨损加剧的问题。

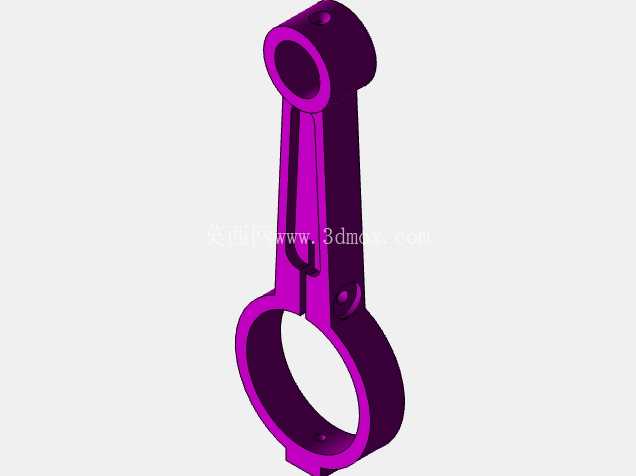

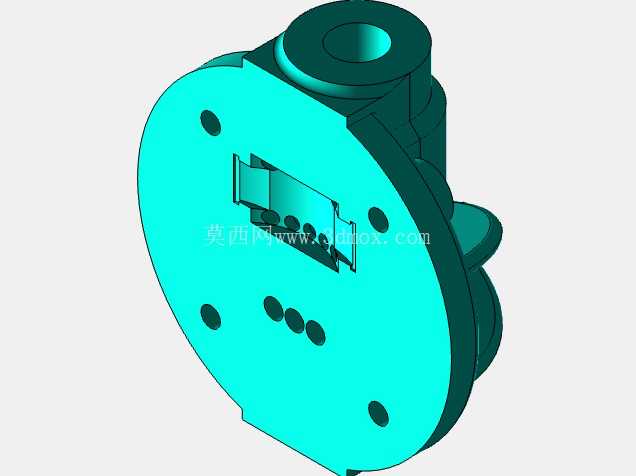

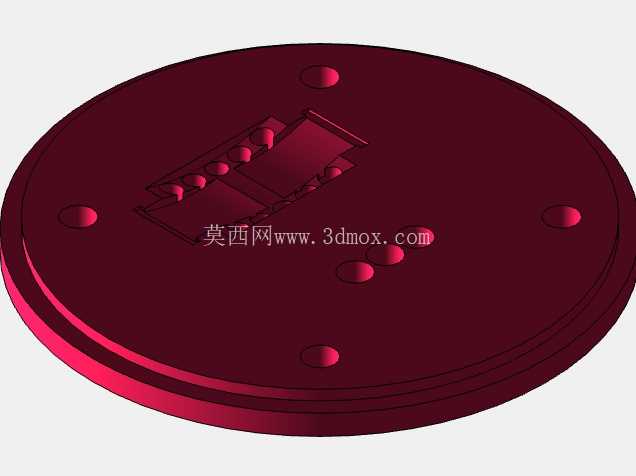

　　从结构拆解的角度看，整个模型可以拆分为动力输入单元、运动转换单元、气体压缩单元、密封支撑单元四个部分，带轮属于动力输入单元，将电机的旋转动能传入设备；曲轴、连杆、活塞组成运动转换单元，将旋转运动转化为活塞的直线往复运动；缸体、进排气阀片组成气体压缩单元，通过容积变化完成气体的抽排；基座、曲轴箱、密封垫片、紧固件组成密封支撑单元，为所有运动部件提供安装定位与密封防护。针对不同的应用场景，这类泵的结构可以做针对性调整，比如用于粉尘较多的工况时，可以在进气口增加过滤装置接口，用于腐蚀性气体抽排时，可以更换缸体与活塞的材质，调整密封件的材料类型，这些改型设计都可以在现有三维结构的基础上快速调整，不需要重新搭建整体框架。建模过程中对所有非标准件都做了参数化处理，比如改变曲轴偏心距即可调整活塞行程，进而改变泵的抽气速率；调整缸体内径可以改变单次循环的抽气体积，适配不同的抽速需求；更换不同直径的带轮即可调整传动比，改变活塞的往复频次，匹配不同的电机转速参数。对于设备维护人员来说，这个三维结构可以直观展示内部的装配关系，方便制定检修流程，比如更换活塞环、调整轴瓦间隙、更换密封垫片等操作，都可以通过模型提前确认拆装顺序，避免实际检修过程中出现零件磕碰、装配错位的问题。
