雅马哈R6摩托车配套水泵结构建模

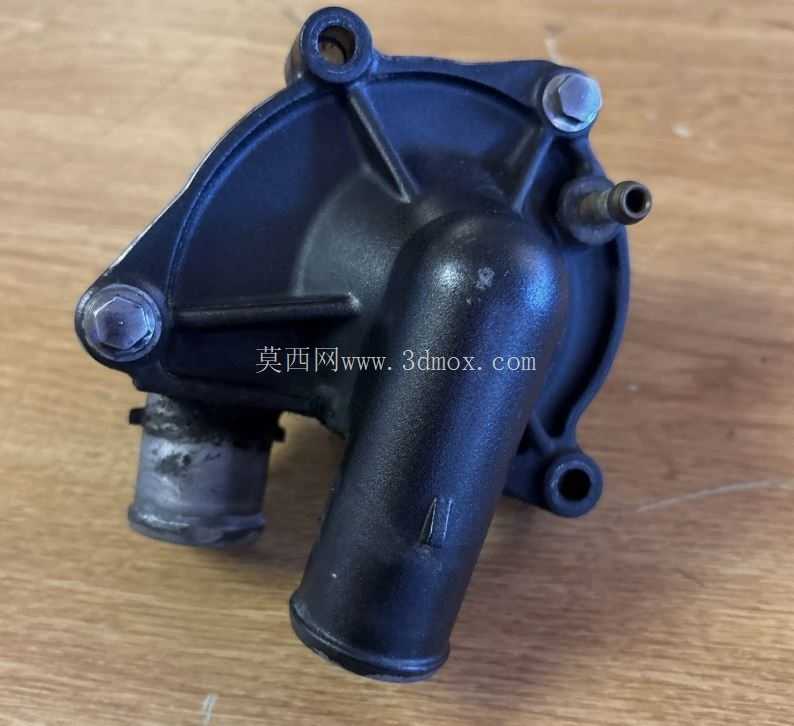

这款适配雅马哈R6车型的水泵，核心服务于大排量摩托车发动机的冷却循环回路，在高转速工况下承担冷却液加压输送的核心作用，是发动机热管理系统中不可或缺的流体动力部件。摩托车发动机在高负荷运转时，燃烧室周边温度会快速攀升，若冷却介质无法持续循环带走热量，会直接导致机油性能衰减、缸体部件热变形，甚至引发拉缸等不可逆故障，这款水泵的设计完全围绕高转发动机的流量需求展开，匹配R6车型高转速动力输出的特性，在常用转速区间即可提供足够的冷却液流量，保证缸头、缸套周边的温度始终处于合理工作区间。

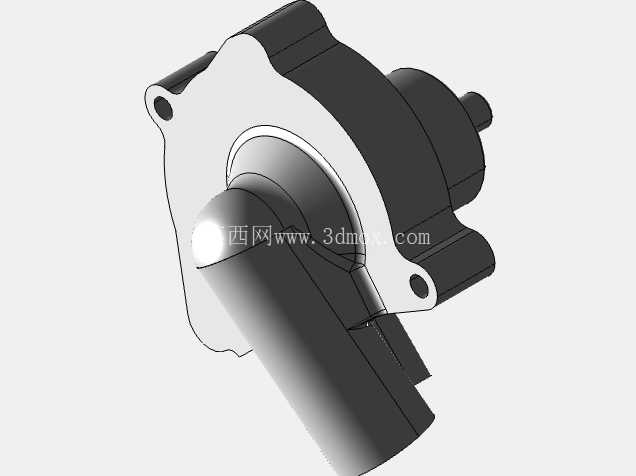

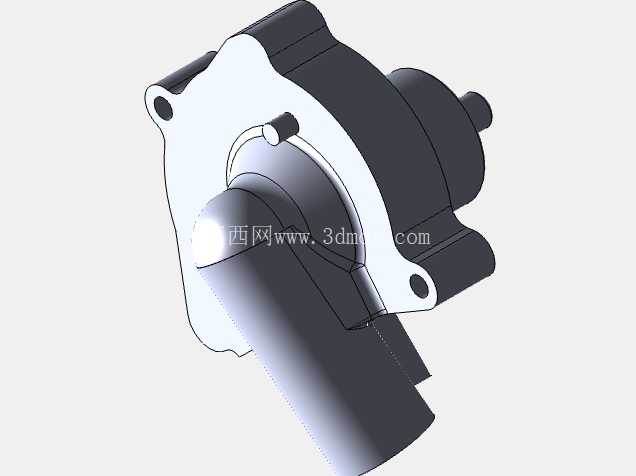

从结构设计逻辑来看，建模过程优先还原了水泵的核心功能结构，没有做冗余的外观装饰性建模，所有保留的结构都直接服务于安装与功能实现。泵体的外壳采用一体化压铸成型的结构思路，外部的安装支耳位置、连接孔位完全匹配原车发动机侧盖的安装点位，安装时不需要额外做转接加工，直接贴合发动机侧的安装基准面即可完成定位，支耳的厚度、孔位的同轴度都按照实际装配公差做了还原，避免建模结构与实际装配出现干涉。泵体的进出水口位置做了适配原车水管口径的结构设计，接口处的台阶结构完全匹配原车水管的卡接安装需求，装配时可以直接套用标准规格的橡胶水管与卡箍，不需要额外修改管路走向。

泵体内部的叶轮腔结构按照实际流体输送需求做了还原，腔体的容积、流道的过渡弧度都参考了原车水泵的流体设计，保证冷却液在腔体内流动时不会出现明显的涡流阻力，减少动力损耗的同时保证输出流量稳定。水泵的驱动端结构匹配发动机的动力输出路径，连接位的尺寸完全适配原车的驱动齿轮或者传动机构，保证发动机运转时动力可以顺畅传递到水泵叶轮，不会出现传动打滑或者装配错位的问题。

从安装边界来看，整个泵体的外轮廓尺寸完全贴合发动机侧部的预留安装空间，所有突出的接头、支耳结构都没有超出原车的空间边界，装车后不会与周边的车架、排气管路、覆盖件产生干涉。泵体的密封面结构做了对应的密封槽设计，装配时配合标准规格的密封胶圈即可实现腔体密封，避免冷却液渗漏问题，密封槽的深度、宽度都按照常规橡胶密封圈的压缩量要求设计，保证密封压力处于合理区间，既不会因为压缩量过大导致密封圈过早老化，也不会因为压缩量不足出现渗漏。

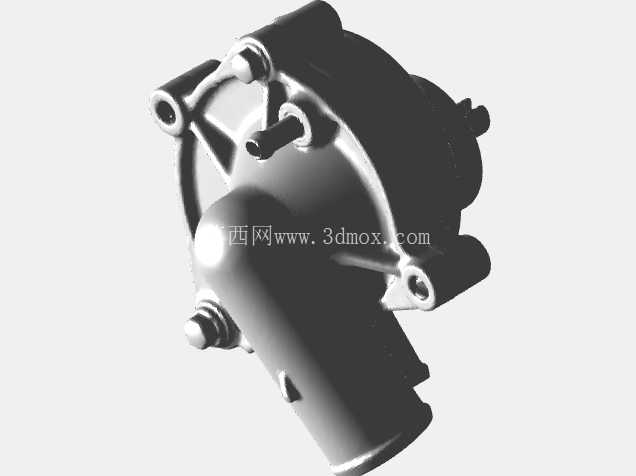

建模过程中保留了扫描获取的基础点云数据参考，核心功能结构的尺寸精度可以满足改装设计、配件测绘、维修模拟等场景的使用需求，对于做摩托车改装、发动机冷却系统匹配、配件逆向开发的结构设计人员来说，可以直接调取核心结构尺寸做方案验证，不需要从零开始测绘基础结构，能够大幅缩短前期设计的测绘周期。在做冷却系统改装匹配时，也可以基于这个模型调整叶轮参数、腔体容积来匹配不同动力改装幅度下的流量需求，比如发动机做了扩缸、增压改装后热负荷提升，可以基于现有泵体结构修改叶轮规格来提升冷却液流量，不需要重新设计整个泵体的安装接口，保证改装配件依然可以沿用原车的安装位，降低改装的加工成本与装配难度。

日常维修场景中，这个模型也可以用于装配流程模拟，帮助维修人员直观理解水泵内部的结构配合关系，确认密封件、轴承、叶轮等易损件的安装顺序与配合位置，减少维修过程中因为装配顺序错误导致的部件损坏或者密封失效问题。泵体外部的各个连接点位的尺寸标注逻辑完全遵循机械加工的基准统一原则，所有安装孔位都以泵体与发动机贴合的基准面作为设计基准，保证加工出来的配件安装时的位置精度，避免出现孔位错位导致无法装配的问题。
