拖车用500mm长斜纹反光警示条结构设计

在道路运输车辆的被动安全配置体系中，车身反光标识是不可缺少的关键部件，尤其是货运挂车、拖挂类作业设备，长期在低能见度环境、夜间道路或者作业场地移动时，醒目的反光条能够让周边车辆、作业人员在数百米外识别到设备轮廓，规避剐蹭、碰撞事故。这款斜纹结构的反光警示条，核心适配场景就是各类拖挂设备的尾部、侧部轮廓标识，区别于常规平直条纹的反光标识，斜向排布的红灰相间反光单元，在光线照射下会形成更具辨识度的视觉错位效果，哪怕是在扬尘、雨雾等视线受阻的工况下，也能比普通反光条更早被观察到。

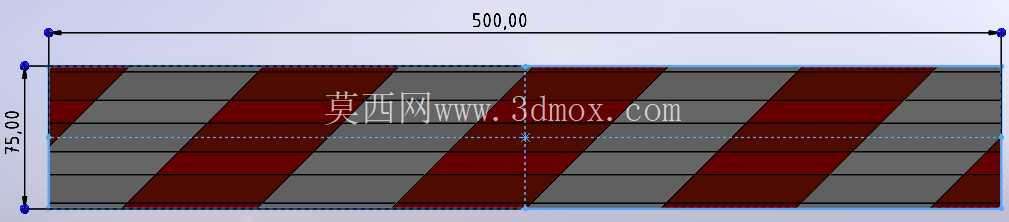

从结构设计的角度看，这款反光条的整体有效长度设定为500mm，宽度方向匹配常规货运车辆反光标识的安装尺寸要求，安装边界完全符合道路运输车辆车身反光标识的安装规范，不需要额外裁剪就可以直接适配多数拖车尾部的平直安装面。设计阶段特意将反光单元设置为等距斜向排布，相邻的红色反光区、灰色基底区宽度保持一致，一方面是利用斜纹的视觉引导特性，让观察者快速判断出设备的外轮廓边界，另一方面这种等距排布的结构也能避免反光材料在长期户外使用时，因为局部应力集中出现起翘、脱落的问题。

实际使用过程中，这类反光条需要面对户外暴晒、低温冻融、泥水冲刷、砂石剐蹭等复杂工况，所以在结构建模时，特意将反光层的基底做了等厚的平整处理，背面预留的胶接面平面度控制在合理公差范围内，保证粘贴后能够和车身金属面、漆面完全贴合，不会因为存在安装间隙导致雨水渗入，降低粘接强度。斜纹的分界处做了微小的圆角过渡，避免尖锐的分界棱边在长期热胀冷缩过程中出现反光层开裂的问题，延长部件的户外使用寿命。

很多工程人员在选型拖车反光配件时，往往只关注反光材料的反光系数，忽略了标识本身的结构尺寸和排布方式对警示效果的影响。这款反光条的500mm长度是经过实际场景验证的，单条覆盖的长度刚好对应拖车尾部的一个标准标识区块，多块拼接时可以沿着车身轮廓连续排布，斜纹能够自然衔接，不会因为拼接出现视觉断层。宽度方向的尺寸也严格匹配车身反光标识的通用安装槽位，不管是用铆钉辅助固定还是直接用背胶粘贴，都能和现有安装位完全适配，不需要对车身结构做额外改动。

从建模细节来看，整个反光条的模型还原了实际产品的层状结构，表层的反光微结构层、中间的耐候基材层、背面的胶接层都做了分层的结构表达，斜纹的角度、每个色块的尺寸都和实际产品保持一致，安装孔位（如果采用机械固定方式）的位置也预留了足够的边距，避免安装时破坏反光区域的完整性。在拖车的侧部安装时，斜纹的方向可以根据安装位置调整，沿着车身长度方向排布时，斜向的条纹能够在车辆转弯时，让侧方来车更清晰地判断车辆的长度和移动趋势，降低路口、作业场地内的剐蹭风险。

不同于普通民用场景的反光贴纸，拖车用的反光警示条属于安全类部件，结构设计上首先要保证的是长期使用的可靠性，其次才是警示效果的优化。这款产品的设计思路没有追求花哨的外观，而是在标准尺寸的基础上，通过斜纹排布的优化提升警示辨识度，同时在结构细节上考虑了户外使用的耐候性、安装的便利性，不管是新拖车的出厂配置，还是在用设备的安全配件更换，都能直接适配。建模过程中对安装边界的严格把控，也让设计人员在做整车三维装配时，可以直接调用该模型，不需要反复调整尺寸来匹配安装位，能够有效提升整车安全部件的设计效率，减少因为尺寸不匹配导致的安装返工问题。
