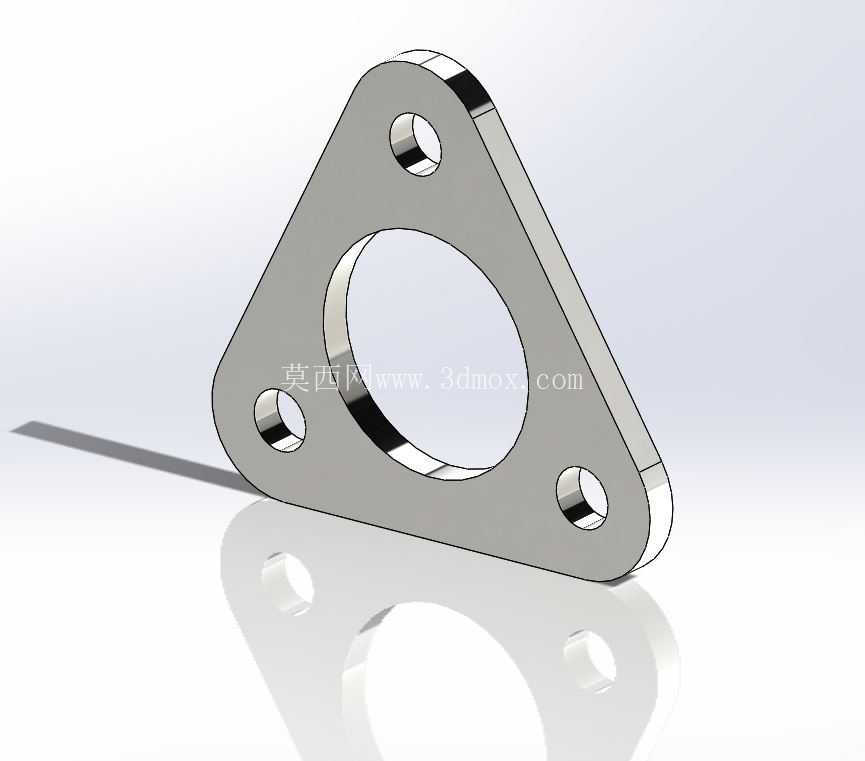

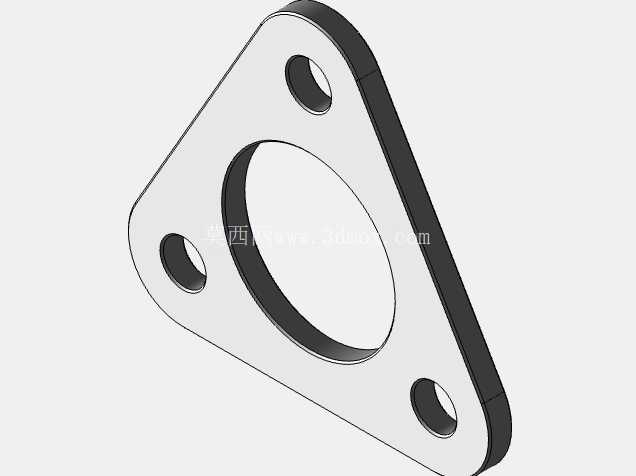

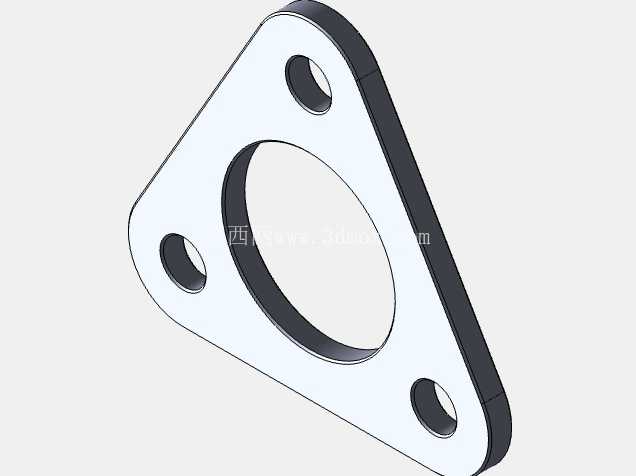

摩托车二冲程发动机三角排气连接法兰

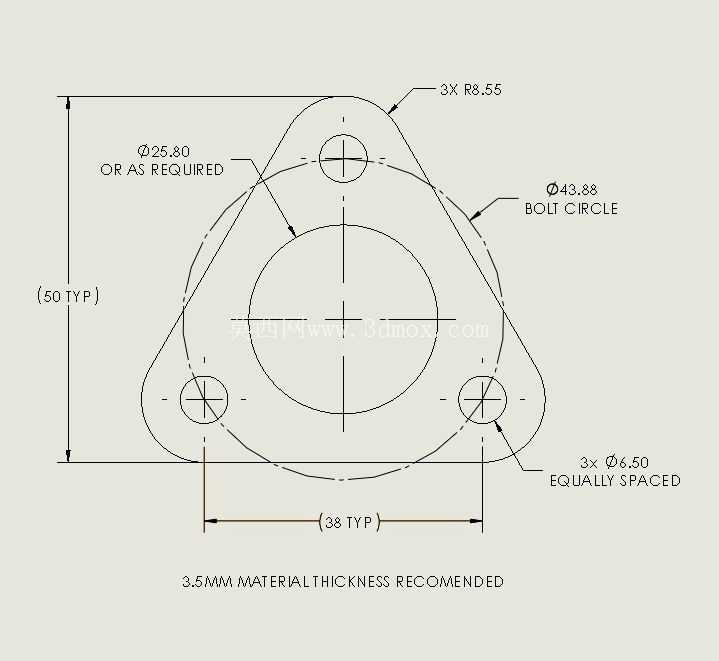

　　从功能层面来看，法兰中心的大通孔是排气气流的核心通道，孔径尺寸匹配二冲程发动机的排气脉冲流量需求，不会因为通径过小造成排气背压过高，影响发动机扫气效率；三个边角的小孔为螺栓过孔，孔径适配常规M6规格的排气固定螺栓，孔位周边做了轻微的沉台处理，可让螺栓头完全沉入法兰平面内，避免螺栓突出干涉消声器入口的安装贴合。法兰整体采用薄型平板结构，厚度控制在适配排气密封垫片的压缩区间内，安装时两侧搭配耐高温石棉或金属石墨密封垫片，通过三个螺栓的均匀锁紧，可实现排气接口处的静态密封，避免高温高压废气从接口处泄漏，同时也能阻隔排气振动直接传递到缸体，降低排气系统的共振异响。这款三角结构的排气连接法兰，主要应用在小排量二冲程摩托车的排气系统接驳位置，是消声器与气缸排气端口之间的核心密封连接件，在越野摩托、迷你街车以及改装类二冲程动力设备的排气装配场景中十分常见。不同于常规圆形法兰的对称布局，这款法兰采用三角非对称安装孔位设计，三个安装孔沿中心大孔呈120度左右的夹角分布，这种布局刚好适配市面上多数主流二冲程机型气缸排气侧的三孔安装位，安装时无需额外改动缸体孔位，可直接对位锁紧。

　　设计过程中，三角轮廓的外边缘做了圆角过渡处理，没有尖锐的直角棱边，一方面可以减少安装过程中的磕碰划伤风险，另一方面也能降低应力集中系数，避免法兰在长期承受排气高温、螺栓预紧力以及发动机振动的交变载荷下出现边角开裂的问题。法兰的安装边界需要重点关注：三个安装孔的中心距严格匹配对应机型缸体的安装孔位公差，中心大孔的同轴度需要控制在合理范围内，确保安装后消声器入口与排气端口完全对中，不会出现气流偏折影响排气效率；法兰的平面度要求较高，整个密封面的平面度公差控制在0.1mm以内，避免因为平面翘曲导致密封垫片压合不实，出现漏气问题。

　　实际装配时，三个螺栓需要按照对角顺序分步拧紧，预紧力控制在对应螺栓的推荐扭矩区间内，避免单侧受力过大导致法兰变形，尤其是在高温工况下，法兰受热膨胀后，均匀的预紧力可以保证密封面始终保持均匀压合，不会因为热胀冷缩出现密封失效。这类三角法兰相比圆形法兰，在相同的安装孔位分布下，整体体积更小、重量更轻，对于追求轻量化的二冲程越野车型来说，能够减少不必要的簧下质量，同时三角结构的刚性更好，在相同厚度下，抗变形能力优于同规格的圆形平板法兰，更适合排气系统这种长期处于振动、高温环境的使用场景。

　　另外，法兰的表面没有多余的凸台或减重槽，整体为平整的平板结构，加工工艺性更好，无论是采用冲压成型还是铣削加工，都能快速实现批量生产，加工过程中只需保证孔位精度和平面度即可满足使用要求，不需要复杂的成型工序，生产成本更低，也更容易保证零件的一致性。在改装场景中，这款法兰也可以作为转接法兰使用，当更换不同规格的消声器时，如果消声器入口法兰与缸体孔位不匹配，可以通过这款法兰做中间转接，只需对应加工消声器侧的连接孔位即可，不需要改动缸体本身的安装结构，大幅降低改装的加工难度和成本。需要注意的是，这类排气法兰长期工作在高温废气环境中，材料一般选用耐高温的不锈钢或者镀锌钢材，避免长期高温下出现氧化锈蚀，影响密封性能和拆卸便利性，建模过程中，孔位的位置度、中心孔与安装面的垂直度、法兰整体的厚度公差都是需要重点管控的参数，这些参数直接影响最终的装配效果和密封可靠性。
