博世高压燃油压力传感组件三维结构

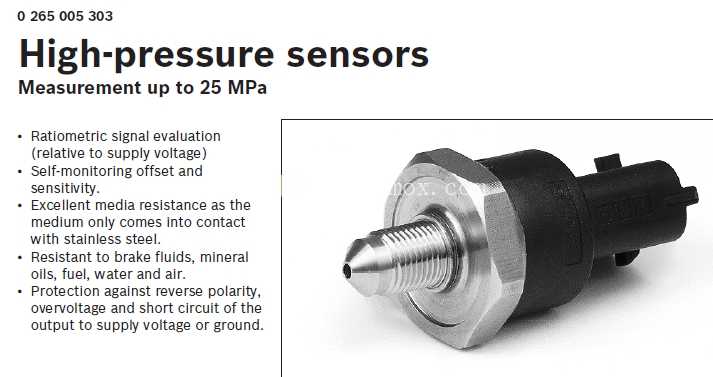

　　在商用车共轨燃油系统、乘用车缸内直喷供油回路、工业液压站高压管路的压力采集环节，这类高压传感器是闭环控制的核心感知部件，建模时首先要还原的是其实际工况下的安装适配逻辑——下端带锥面密封的金属探头是直接伸入被测压力腔的部分，锥面角度匹配行业通用的60度密封锥，不需要额外加装密封垫片，靠安装扭矩带来的金属面贴合就能实现最高1600bar高压下的静密封，这部分的尺寸公差在建模时做了严格控制，探头伸出长度控制在12mm，避免伸入过长干扰流场，也不会因为伸入过短导致压力采集出现迟滞。

　　上部的黑色壳体是PA66加玻纤注塑成型的结构，表面做了防滑的筋条设计，方便现场安装时用套筒卡持拧紧，壳体上部的接插端是标准的博世3针接插件，针脚定义分别是电源、信号输出、接地，接插端的卡扣尺寸完全匹配原厂线束端的锁止结构，插拔力控制在35N到50N之间，既能保证车辆行驶振动下不会松脱，也方便售后维修时的拆卸操作。建模过程中没有做过度的工艺简化，壳体上的注塑浇口痕迹、分型线位置都按照实际量产件的状态做了还原，方便做整车装配干涉检查时，能准确判断周边线束、支架的安装间隙，不会因为模型过度光滑导致实际装配时出现干涉。

　　从功能实现的角度看，内部的感压芯片封装在金属探头的上端，通过硅油把被测介质的压力传递到硅压阻芯片上，建模时虽然没有拆分内部的芯片封装结构，但壳体内部的腔室尺寸完全按照实际产品的内部空间做了预留，方便后续如果需要做热仿真分析时，可以直接在现有模型基础上拆分内部结构，不需要重新调整外部安装尺寸。安装边界方面，整个传感器的最大外径是22mm，六角拧紧位的对边尺寸是19mm，匹配标准的19号套筒，安装时需要的周边操作空间半径不小于30mm，接插件出线方向垂直于传感器轴线，线束弯曲半径预留不小于25mm即可满足布线要求。这类传感器除了汽车燃油系统，也可以用在高压空压机的排气压力检测、液压冲床的油缸压力监测、CNG加气站的管路压力采集场景，不同场景下的安装螺纹规格有差异，但这个版本的模型对应的是M18×1.5的通用安装螺纹，螺纹有效长度10mm，安装时的推荐扭矩是25N·m，扭矩过大会导致金属壳体变形损坏内部芯片，扭矩过小则会出现高压泄漏。建模时把接插件的定位键位置做了明确标识，定位键宽度3mm，突出高度1.5mm，能防止线束插反，避免接反导致的电路烧毁问题。

　　壳体和金属探头的连接部分采用卷边压装工艺，模型上还原了压装后的卷边圆角，这个位置是整个传感器结构强度的薄弱点，做振动仿真分析时可以重点关注这个位置的应力集中情况，实际量产时这个位置的压装力控制在8kN左右，保证壳体和金属探头之间不会在高压冲击下出现松脱。整个模型的外形没有做冗余的装饰结构，所有的结构特征都服务于功能实现：下部锥面负责密封，六角位负责拧紧受力，上部接插件负责电气连接，壳体上的筋条既可以增加注塑时的结构强度，防止壳体冷却变形，也能在安装时增加摩擦力，避免套筒打滑。在做整车三维布置时，这个模型可以直接导入装配环境，不需要额外调整比例，安装面的贴合位置、接插件的朝向都可以直接用于检查和周边部件的间隙，比如和燃油轨的安装座配合时，探头的伸入长度刚好到燃油轨的主油道中心位置，能准确采集油道内的动态压力变化，不会因为安装位置偏差导致压力信号出现波动，影响ECU的喷油量控制精度。
