Arduino超声波传感器舵机搭载支架结构

这款结构件是为HC-SR04型超声波测距模块配套设计的舵机搭载安装支架，主要面向嵌入式开源硬件项目、小型智能避障装置、桌面级测距扫描设备的开发场景使用。在实际工程应用中，这类支架常被用于小型移动机器人的环境感知单元搭建，通过舵机带动超声波传感器完成水平方向的角度扫描，弥补单固定安装的超声波模块仅能检测单一方向障碍物的缺陷，也可用于定点测距装置的角度调整结构，适配教学实验、原型机开发、小型智能装置DIY等多种使用场景。

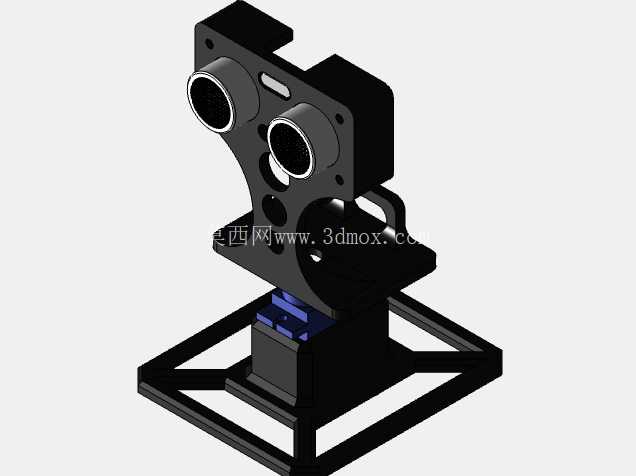

从功能特性来看，整个结构分为三个核心功能区段：上部的传感器安装位预留了与HC-SR04模块两个超声探头对应的避让圆孔，同时在安装板上开设了对应模块固定孔位的安装过孔，可直接通过M2规格的紧固件将超声波模块锁紧固定，安装后两个超声探头完全外露，不会被结构件遮挡超声收发路径，保证测距信号的正常收发；中部的俯仰连接座采用U型铰接结构，预留了舵机摇臂的连接位，既可以适配标准9g舵机的输出轴连接，也可根据使用需求调整传感器的俯仰角度，满足不同高度方向的测距需求；下部的方形框架底座为标准舵机的安装提供了定位空间，底座的框架式结构既可以减轻整体结构重量，也能为舵机的走线预留充足的穿线空间，同时底座底部预留了与上层平台或者设备壳体连接的固定孔位，可直接将整个组件固定在移动机器人底盘、实验台架或者其他设备的安装面上。

设计过程中优先考虑了3D打印加工的工艺适配性，所有结构的壁厚均设置在1.8mm-2.5mm区间，既保证结构强度满足传感器搭载的受力需求，也避免壁厚过大导致的打印变形、打印时间过长问题；所有转角位置均做了R1以上的圆角过渡，避免3D打印过程中出现应力集中导致的层间开裂问题，同时也去除了所有不必要的支撑结构需求，除了铰接位置的少量悬空结构外，其余部位均可直接无支撑打印，降低加工门槛。安装边界方面，上部传感器安装位的孔位间距严格匹配HC-SR04模块的标准安装尺寸，两个探头避让孔的中心距与模块探头中心距完全一致，安装后模块不会出现偏移；下部舵机安装腔的尺寸适配市面上绝大多数标准9g金属齿或者塑料齿舵机，舵机输出轴的中心高度与中部铰接座的轴孔中心高度完全同轴，安装后不会出现传动卡滞问题；整体结构的安装底座外轮廓尺寸控制在60mm*60mm以内，整体高度不超过70mm，不会占用过多的设备安装空间，适合在空间紧凑的小型智能装置上使用。

在实际装配过程中，仅需先将舵机固定在下部底座的安装腔内，将舵机线从底座的框架空隙中引出，再将中部的铰接座与舵机摇臂通过螺丝锁紧，随后将超声波传感器固定在上部安装板上，接好模块的触发、回声引脚与舵机控制线即可完成整个感知单元的装配，不需要额外的定制加工件，所有紧固件均采用标准件，降低整体的搭建成本。结构在设计时也考虑了不同使用场景的适配性，上部安装板除了适配HC-SR04模块外，也可通过更换转接板的方式搭载其他同尺寸的测距传感器，下部底座的安装孔位采用通用的孔距设计，可适配多数小型移动机器人底盘的上层安装孔位，不需要额外打孔修改即可完成安装。相较于市面上常见的简易L型传感器支架，这种带舵机驱动的云台支架结构可以实现传感器的角度动态调整，在避障应用中可以完成前方180度范围的障碍物距离扫描，为设备的路径规划提供更全面的环境距离数据，在定点测距应用中也可以通过舵机调整检测角度，完成不同方位的距离检测任务，结构整体没有多余的装饰性设计，所有结构特征均为功能服务，受力部位均做了加厚处理，长期使用不会出现结构变形、安装位松动的问题。
