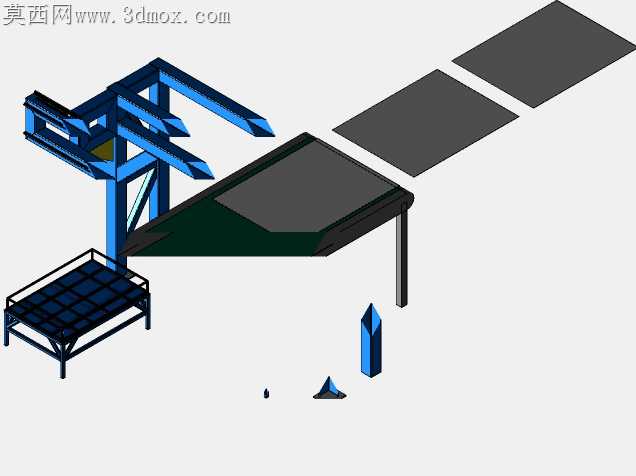

HIPS物料堆垛桁架式机械手结构方案

车间里HIPS片材堆垛工位常年卡着两个加工适配的硬伤：人工码垛时片材边角磕碰掉屑的不良率常年卡在3%以上，普通悬臂机械手Z轴下探时的挠度偏移，会让真空吸盘对位偏差超过2mm，吸料时频繁漏吸掉片。这套桁架式堆垛机械手的结构设计，完全是对着这些现场加工痛点做的适配调整。横梁采用双拼矩形钢焊接结构，没有用市面上常见的单根铝型材横梁，就是考虑到3米跨度下反复启停的惯性冲击，焊接后做整体去应力退火，导轨安装面一次性铣削成型，平行度公差控制在0.05mm/m以内，避免导轨长期运行出现偏磨卡顿。Z轴滑座没有用常规的悬臂安装结构，而是把导向滑块对称分布在吸盘架安装板两侧，四个滑块抱合在两根竖直导轨上，下探到最低取料位时，悬臂端的挠度偏移量能压到0.8mm以内，刚好匹配PIAB真空吸盘的吸附容错范围，哪怕片材摆放有轻微错位，吸盘唇边的变形量也能完全补偿。吸盘架上特意留了腰型调节孔，不同尺寸的HIPS片材换产时，不用重新打孔攻丝，松开紧固螺栓就能调整吸盘的排布间距，换产调试时间能压缩到20分钟以内。出料端的接料平台台面铺了2mm厚的防静电胶皮，边缘做了15度的倒角过渡，片材滑落到台面上时不会刮花表面，平台下方的框架用方管焊接做了交叉加强筋，满负载堆垛到1.2米高度时，台面的下沉量不超过1mm，不会因为台面倾斜导致整垛片材滑落。传动部分选的伺服电机搭配行星齿轮变速箱，齿轮和齿条的啮合间隙特意调到0.1mm，既不会因为间隙太大出现启停冲击，也不会因为间隙太小导致齿轮磨损加快，导轨的润滑管路直接预留在横梁内部，日常维护时不用爬到设备顶部打油，站在地面就能完成所有润滑点的注油操作。机架底部的安装脚板做了长条孔设计，地面预埋钢板有轻微位置偏差时，不用重新打膨胀螺栓，微调脚板位置就能完成设备对位，安装效率能提升近40%。所有外露的钣金件都做了圆角钝化处理，没有尖锐的边角，车间操作人员日常巡检时不会被剐蹭受伤，走线全部藏在型材的槽内，外面扣上同色的线槽盖，不会出现线缆拖挂在外面被机械结构磨破的隐患。
