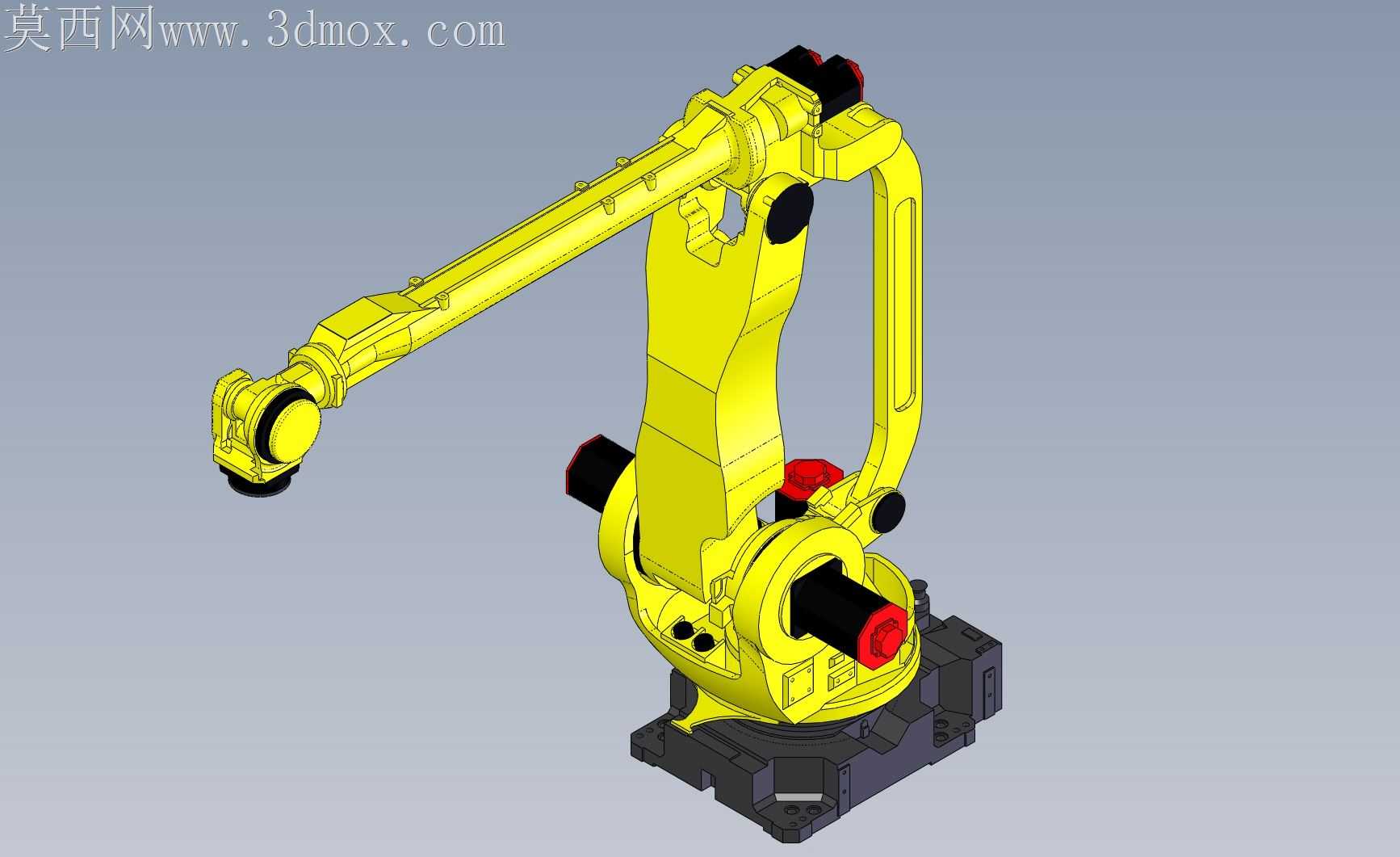

重载型六轴工业机械臂结构设计

项目分类:工业机器人 发布时间:2020-06-30 ID:118673
  • 重载型六轴工业机械臂结构设计
  • 重载型六轴工业机械臂结构设计
  • 重载型六轴工业机械臂结构设计
  • 重载型六轴工业机械臂结构设计
  • 重载型六轴工业机械臂结构设计
  • 重载型六轴工业机械臂结构设计
  • 重载型六轴工业机械臂结构设计
  • 重载型六轴工业机械臂结构设计
  • 重载型六轴工业机械臂结构设计
  • 重载型六轴工业机械臂结构设计

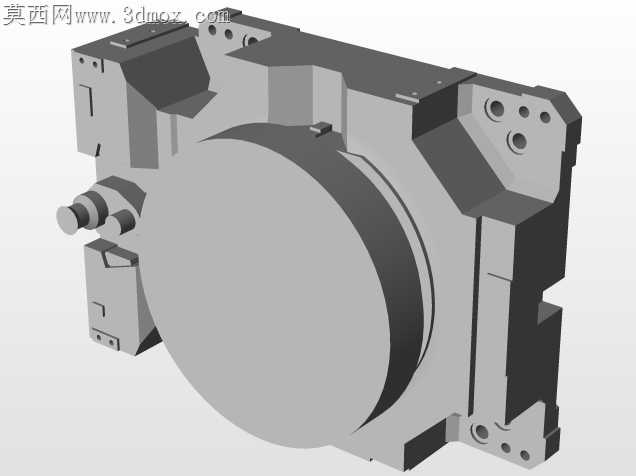

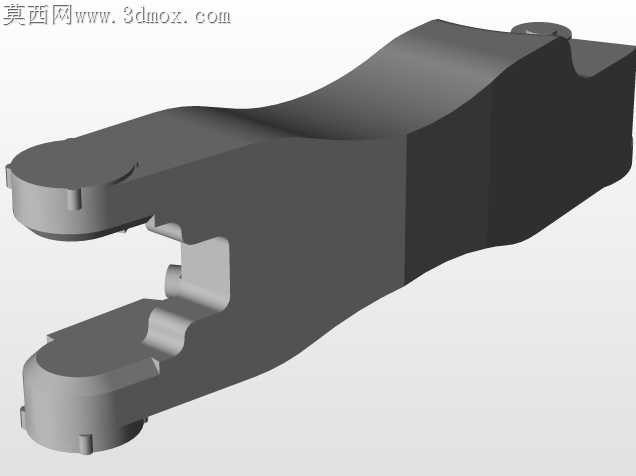

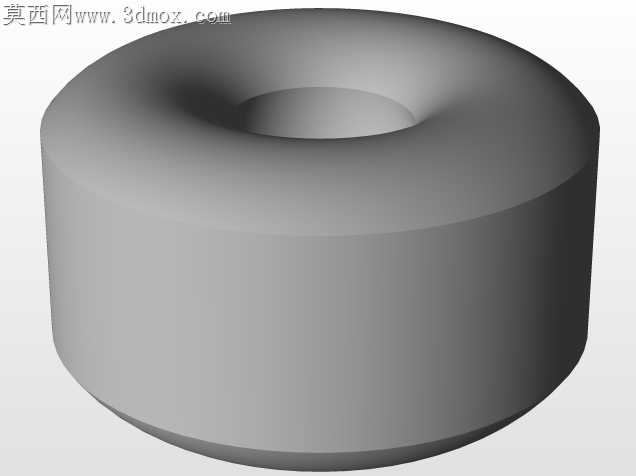

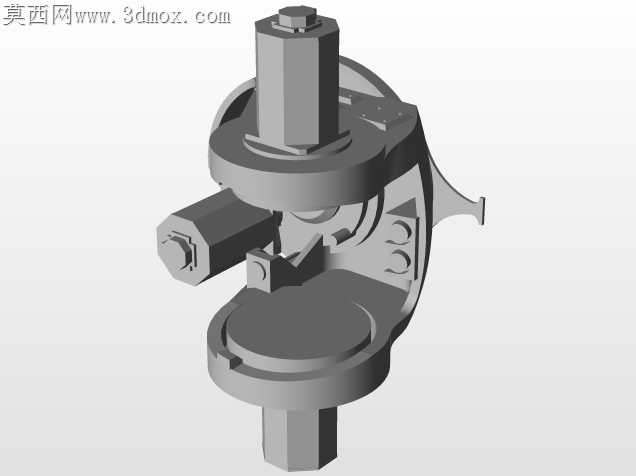

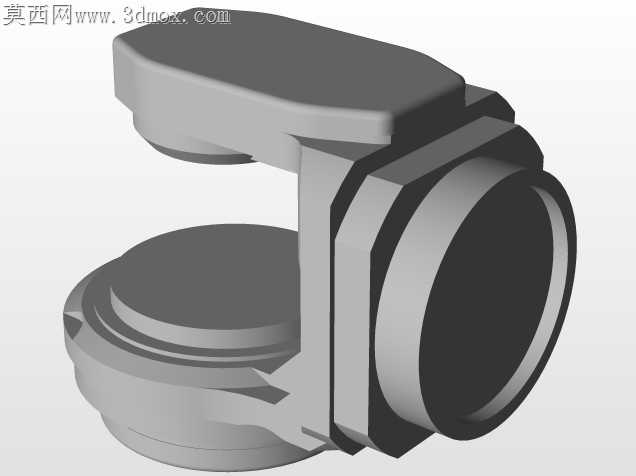

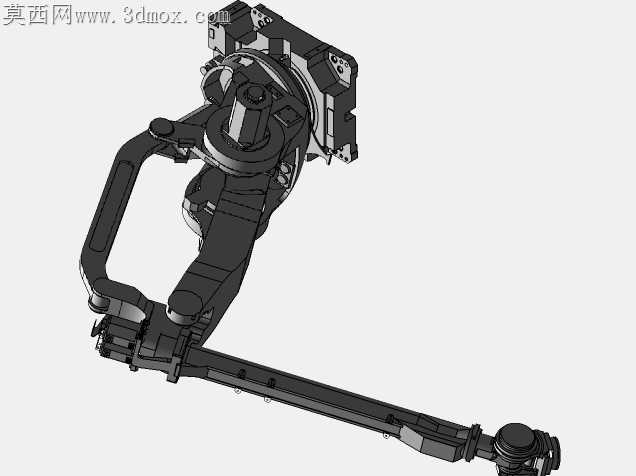

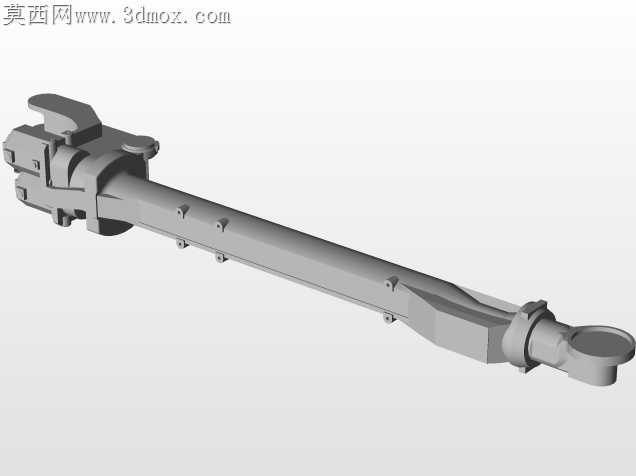

车间现场部署的重载搬运机械臂,最常暴露的问题是大臂悬臂段长期负载后的形变偏移,以及关节衔接处的积尘卡滞——这套结构在设计时直接把这两个工况痛点嵌进了每一处细节里。大臂的主承力段没有做等壁厚的直筒造型,顺着负载力矩的传递路径做了渐变式的壁厚调整,靠近腰座的衔接段壁厚比末端腕部厚出近一倍,内壁还加了两道沿臂长方向延伸的加强筋,筋条的走向完全贴合弯矩分布曲线,不会凭空增加多余重量,却能把满负载下的悬臂形变量控制在0.2mm以内,避免长期运行后末端定位精度漂移。关节处的密封结构没有用常规的平面密封圈,顺着关节转轴的旋转轮廓做了嵌入式的环形密封槽,密封圈嵌在槽内后和关节外壳的曲面完全齐平,车间里的焊接飞溅、打磨粉尘不会顺着接缝卡进转轴缝隙,日常维护时只需要擦拭外表面就能完成清洁,不用频繁拆解关节更换密封件。腰座的固定面没有做整块的平整底板,顺着地脚螺栓的受力点做了局部加厚的凸台,凸台周围的底板做了轻量化的镂空处理,既保证螺栓锁紧时底座不会出现局部凹陷变形,又能降低整体底座的重量,方便产线部署时的吊装转运。腕部的三个关节衔接处特意留了0.03mm的间隙公差,这个间隙量刚好抵消高速运转时的热胀冷缩量,不会出现高温下关节抱死的情况,也不会因为间隙过大导致末端动作出现虚位。管线的排布全部藏在臂体的内部空腔里,空腔内壁做了光滑的圆角过渡,没有尖锐的棱角,机械臂在全角度回转时,内部的电缆和气管不会被臂壁剐蹭磨损,也不会像外置管线那样在运行时晃荡干涉周边的工装夹具。末端法兰的安装面做了定位止口,和末端执行器对接时不需要反复调整对中,止口的配合公差选了H7/g6的间隙配合,既能保证对接精度,又能在更换夹具时快速拆装,不用花费大量时间校准位置。臂体的外表面没有做多余的装饰性凸台,所有外露的面都是顺滑的过渡曲面,落上的灰尘和油污会顺着曲面自然滑落,不会在凹陷处积留,日常清洁的工作量能减少近六成。
