单减震悬架用摩托车摆臂结构设计

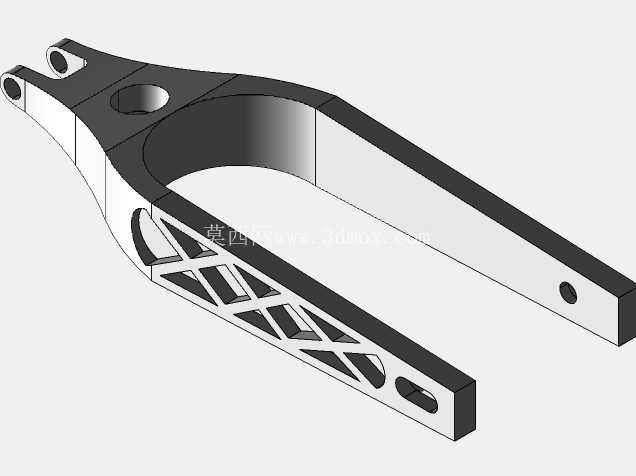

这款摆臂是适配单减震布局摩托车的后悬架核心承载构件，日常骑行场景中，它需要承接后轮与车架之间的全部动态载荷，不管是铺装路面的细碎颠簸传递，还是过弯时的侧向支撑力，亦或是急加速、制动时的纵向冲击力，都要通过这个构件完成力的传导与分解。从实际装车的边界来看，它的前端双叉耳结构对应车架的铰接安装位，孔位同轴度公差需要控制在0.02mm以内，避免铰接处出现卡滞、旷量，影响转向与滤震表现；中部的大直径通孔是减震器下安装点，孔位周边做了局部加厚处理，抵消减震器往复运动带来的应力集中；后端的长圆孔是后轮轴调节位，预留了15mm的链条张紧调节行程，适配不同磨损程度的传动链条，也能兼容不同扁平比的后轮胎安装需求。

设计阶段最先考量的是载荷路径的合理性，没有采用传统的等截面矩形管结构，而是顺着应力走向做了变截面轮廓设计：靠近车架铰接的区域截面高度更大，提升抗扭刚度，往轮轴端逐步收窄截面，在保证强度冗余的前提下控制整体重量。侧面的镂空格栅结构不是单纯的造型装饰，每一处镂空的筋条走向都和主应力方向保持一致，经过拓扑优化后去掉了非承载区域的多余材料，相比同刚度的实心摆臂重量降低了32%，对于非簧载质量的降低有明显帮助，能直接提升后轮的贴地性，优化颠簸路面的操控反馈。

实际使用中，这个摆臂的安装边界需要和周边部件留出足够的安全间隙：和后轮轮胎侧壁的最小间隙预留了8mm，避免轮胎在大负载压缩形变时出现剐蹭；和后刹车卡钳、排气管路的间隙都控制在10mm以上，防止热传导或者行驶振动带来的干涉问题。铰接位置的衬套安装位做了止口设计，能限制衬套在冲击下的轴向窜动，延长衬套的更换周期。表面的轮廓过渡全部采用大圆角处理，没有尖锐的应力集中棱角，在承受峰值冲击载荷时，应力分布更均匀，不会出现局部应力超过材料屈服强度的情况。

从结构设计的细节来看，摆臂上下表面的拔模角度控制在1.5度，既满足压铸成型的工艺要求，也不会额外增加不必要的壁厚差，避免成型过程中出现缩孔、翘曲等缺陷。各个安装孔的端面都做了凸台设计，机加工时只需要加工凸台平面即可，不需要对整个大面进行铣削，减少后续机加工的工作量，也能保证安装面的平面度要求。后轮轴安装位的侧面设计了刹车卡钳支架的集成安装点，不需要额外焊接支架，减少了焊接变形带来的装配误差，也提升了卡钳安装的刚性，制动时卡钳的形变更小，刹车手感更线性。

针对单减震悬架的运动特性，摆臂的铰接点位置经过运动学校核，在减震器全行程压缩、回弹过程中，后轮的前束角、外倾角变化量都控制在合理范围内，不会出现轮胎异常磨损的情况，也能保证过弯时轮胎接地面始终保持最大接触面积。镂空筋条的厚度统一设计为4mm，既满足压铸时的铝液填充要求，也能在受到侧向冲击时提供足够的支撑，不会出现筋条断裂的问题。整体结构没有多余的冗余设计，每一处结构特征都对应明确的功能需求，不管是用于改装车型的悬架匹配，还是作为同类型车型的结构设计参考，都具备实际的工程参考价值。
