燃气轮机涡轮叶轮精密结构设计

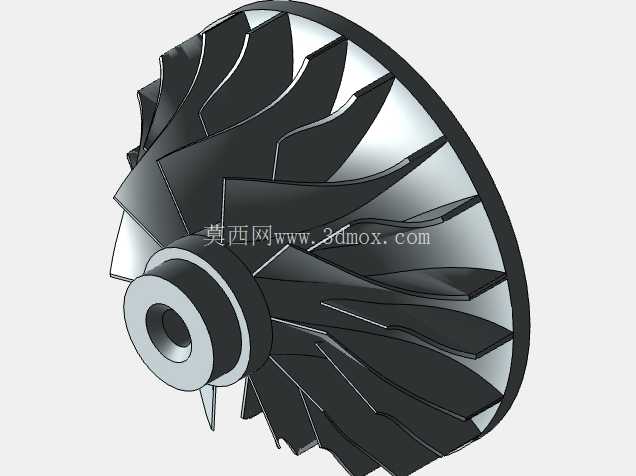

　　该叶轮作为燃气轮机、微型涡轮类动力设备的核心做功部件，直接参与工质能量转换过程，在分布式能源发电、小型航空辅助动力、车用涡轮增压器、工业废气透平回收等场景中承担核心功能，其气动外形与结构强度直接决定整套动力单元的效率与运行可靠性。从结构设计逻辑来看，整体采用轮盘与叶片一体化的构型思路，中心设置带台阶的轴孔安装位，轴孔端面预留定位贴合面，可直接与传动轴轴肩配合实现轴向定位，轴孔内径尺寸适配常规同功率等级涡轮的输出轴径，轮盘外缘的叶片沿周向均匀排布，叶片型线采用三元流气动设计，沿叶高方向存在连续的扭角变化，可适配高温高压燃气从径向流入、轴向流出的流道走向，尽可能降低气流在叶道内的流动损失，同时避免气流分离引发的振动激振。

　　叶片前缘做了小圆角钝化处理，可降低高速气流冲刷带来的前缘磨损，叶根与轮盘采用大圆角过渡连接，能有效分散高速旋转时产生的离心应力，避免应力集中引发的叶根断裂风险，轮盘背部做了等强度减薄设计，在保证整体结构刚度满足10万转以上级额定转速运行要求的前提下，尽可能降低转子整体转动惯量，缩短动力单元的启动响应时间。从安装边界来看，叶轮整体轴向尺寸紧凑，轮盘最大外径适配小型涡轮机的蜗壳流道出口尺寸，安装时轴孔与传动轴采用过盈配合加键连接的方式，可传递额定工况下的最大扭矩，叶轮前端面与后端盖的间隙控制在毫米级，既避免运行过程中热胀冷缩引发的动静碰磨，又能减少间隙漏气带来的效率损失。

　　在实际工况适配性上，叶片表面的型面精度控制在微米级，可保证每一个叶道的通流面积一致性，避免周向气流不均引发的转子动平衡超标，设计阶段已通过有限元完成离心应力校核，在最高工作转速下轮盘最大应力处于材料许用应力范围内，叶片固有频率避开了额定转速下的气流激振频率区间，可有效避免运行过程中的共振风险。这类叶轮的建模过程需要兼顾气动外形与结构强度的双重要求，叶片型面需要通过多截面曲面拟合完成，保证型线的光顺连续性，轮盘部分的回转体结构可通过旋转特征快速生成，叶根过渡区域需要做专门的圆角处理，不能出现尖锐棱边，建模完成后需要完成动平衡模拟，确认质心与旋转轴的重合度满足高精度转子的动平衡等级要求，才能用于后续的加工生产环节。

　　在实际设备装配中，该叶轮需要与压气机叶轮、轴承组件、密封组件配合组成完整的转子总成，安装时需要严格控制轴向窜动量，保证叶轮与蜗壳流道的对中度，避免运行过程中出现偏磨。针对不同的应用场景，该叶轮的尺寸可做等比例缩放，适配从几十千瓦的微型燃气轮机到几百千瓦的涡轮增压器的功率需求，叶片的数量与扭角可根据具体的工质参数、流量、压比要求做针对性调整，保证在对应工况点处于最优效率区间。
