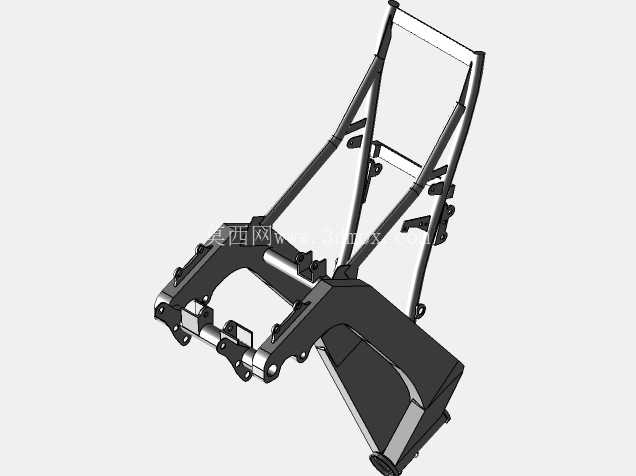

摩托车车架底盘焊接总成结构设计

这套摩托车底盘车架结构，是两轮摩托整车承载的核心骨架，日常适配场景覆盖中小排量通勤摩托、改装越野两轮车的底盘开发环节，所有结构设计都围绕实车装配的边界约束展开。从结构功能来看，这套总成首先承担整车所有部件的安装承载功能，前部预留的安装位直接适配转向立管的压装边界，转向立管的安装孔位同轴度公差控制在0.05mm以内，保证方向把转向时无卡滞、旷量；下部的弧形承载梁是发动机挂载的核心位置，预留的四组安装孔位匹配常见的单缸卧式、立式小排量发动机的安装孔距，孔位周边做了局部加厚的翻边结构，避免发动机长期振动引发的安装位开裂。后部延伸的双管桁架结构，是后摇臂、后减震器、座椅支架、尾部覆盖件的安装基础，两侧管件的平行度公差控制在1mm以内，保证后摇臂摆动时两侧受力均匀，不会出现偏磨轮胎的问题。

设计思路上没有采用复杂的一体铸造结构，而是选用圆形无缝钢管做焊接拼接，主要是考虑量产环节的加工便利性与成本控制，管件的弯折半径全部匹配常规弯管机的加工参数，不需要定制特殊弯折模具就能完成管件预制；所有焊接位置都预留了足够的焊接操作空间，相邻管件的拼接间隙控制在1-2mm，适配气体保护焊的作业要求，焊后不需要做大量的打磨修整就能进入后续电泳、喷涂工序。结构受力层面做了针对性的载荷分配，前部碰撞受力时，冲击力会沿着前部斜向管件分散到两侧主纵梁，不会直接传递到发动机安装位造成动力部件损坏；过颠簸路面时，后减震传递的冲击载荷会通过后部斜撑管分散到整个车架主体，避免局部应力集中引发的管件断裂。

安装边界方面，这套车架总成的整体宽度控制在320mm以内，不会超出常规两轮摩托的车身覆盖件安装宽度，前部转向立管的角度设定为27度，匹配常规17寸前轮的拖距要求，保证高速行驶时的方向稳定性；下部发动机安装位的最低点离地间隙预留了180mm，满足日常通勤道路的通过性要求，不会因为路面凸起剐蹭发动机油底壳。车架上预留的线束固定孔位间距统一为150mm，适配整车线束的卡扣安装，不需要后期在车架上额外打孔固定线束，避免破坏管件的结构强度。后座位置的安装支架高度匹配常规760mm的座高要求，符合普通身高用户的骑乘坐姿，不会出现腿部蜷曲过度的问题。

从实际使用场景出发，这套结构既可以作为原厂量产车型的底盘基础，也能适配改装爱好者的定制化改装需求，主纵梁上预留的冗余安装孔位，可以额外加装护杠、边包支架、储物货架等附加部件，不需要对主车架做切割焊接。所有管件的壁厚选择2.5mm的优质碳素结构钢，在保证整体结构强度满足150kg整车载荷要求的前提下，整体车架重量控制在12kg以内，兼顾了强度与轻量化需求，不会因为车架过重增加整车的动力负担。焊接位置的设计全部避开了应力集中的弯折点，所有拼接位置都选在管件的直线段，长期交变载荷作用下的疲劳寿命能满足整车三万公里以上的使用要求，不会出现早期开裂的问题。
