汽车中控台嵌入式硬币储物架结构设计

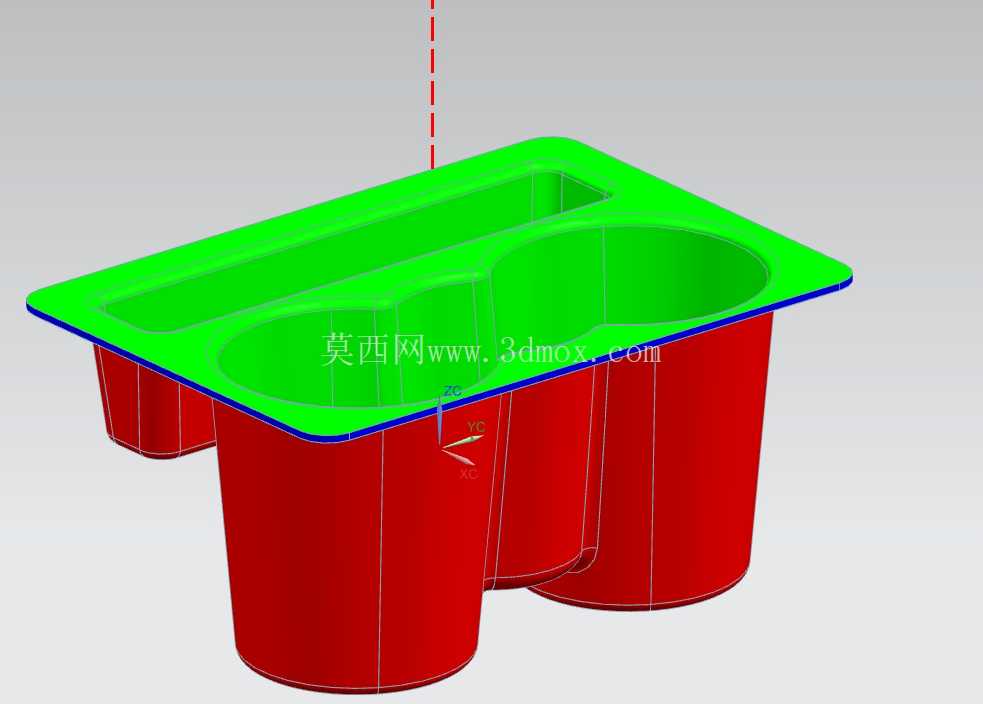

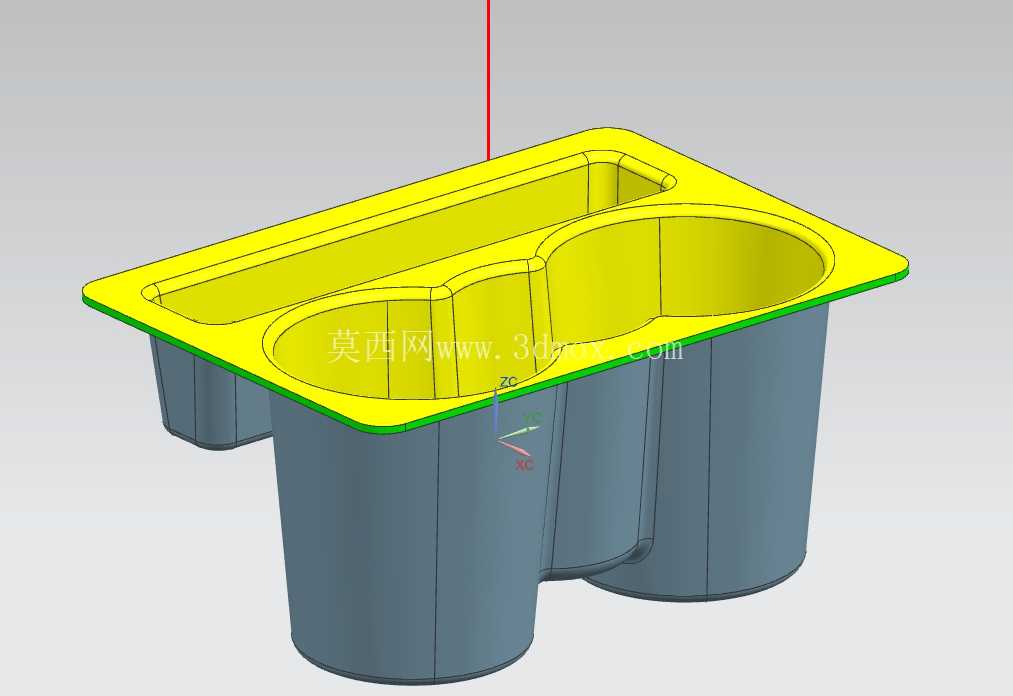

这款嵌入式储物组件主要适配乘用车主驾驶与副驾驶之间的中控装饰区域，日常使用场景下主要用于收纳零散硬币、高速通行卡、小型停车票据等易滑落的随身小物件，避免这类小件物品在车辆行驶过程中滑落到座椅缝隙、踏板区域，消除因物品滚落干扰驾驶操作的安全隐患。从结构设计逻辑来看，该部件属于中控装饰总成的集成式子件，整体采用下沉式嵌装结构，上部带一圈外翻的安装法兰边，装配时法兰边贴合中控面板的安装位表面，下部腔体完全嵌入中控面板预留的安装空腔内，不需要额外设置外露的固定连接件，能够和周边的中控饰板保持齐平的视觉效果，不会突兀破坏中控区域的整体内饰造型。

建模阶段采用A级、B级、C级曲面递进的构建逻辑，先通过A级曲面确定和中控面板匹配的外露法兰边轮廓，保证外露面和周边饰板的曲面曲率连续，没有视觉上的折痕与断差；再通过B级曲面构建腔体的过渡区域，平衡外观顺滑度与内部结构的成型可行性；最后通过C级曲面完成下部腔体、功能分隔区的细节结构，所有曲面拼接完成后先做封闭体积校验，确认没有破面、重叠面等建模缺陷后再进入后续的结构优化环节。

结构设计上充分考虑注塑成型的工艺要求，整体壁厚控制在2.5-3mm区间，所有转角位置都设置了平滑过渡圆角，既避免壁厚不均导致的注塑缩痕、填充不足缺陷，也能让部件边缘没有尖锐棱角，符合汽车内饰件的人机工程要求，用户取放物品时不会被边角划伤。针对注塑脱模需求，所有侧壁都做了符合工艺要求的拔模斜度，拔模方向沿部件安装的垂直方向设定，同时在腔体与法兰边的衔接位置设计了合理的分型线，分型线位置避开用户日常接触的外露区域，避免合模飞边影响外观触感。

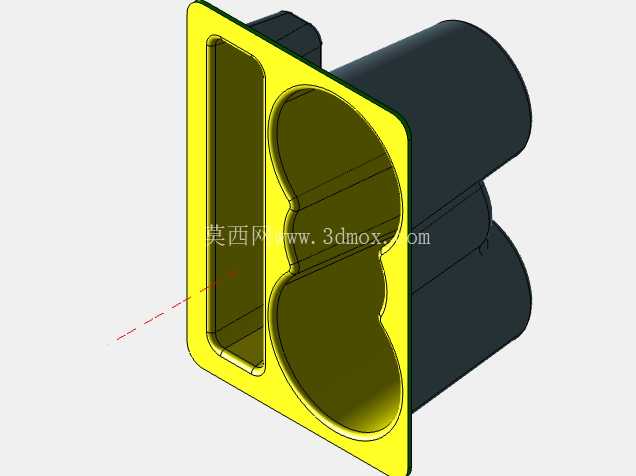

腔体内部做了功能分区设计，两个圆形下沉槽专门适配常用规格的硬币存放，可分类放置不同面值的硬币，避免车辆颠簸时硬币混杂晃动产生异响；旁边的矩形浅槽可放置折叠的票据、小型门禁卡等薄型物件，分区设计让不同类型的小物件都有对应的存放位置，取放时不需要翻找。下部的柱形腔体深度经过反复校核，既保证足够的存放容量，又不会和中控内部的线束、空调风道、其他功能模块产生干涉，安装法兰边的轮廓尺寸完全匹配中控面板的预留开孔，装配时可通过卡扣或者背部粘接的方式和中控本体固定，不需要额外设计复杂的安装支架，能够有效降低总成的装配复杂度与部件成本。

设计过程中同步完成了拔模分析与分型线校验，确认所有结构都能满足常规注塑模具的加工要求，不需要特殊的抽芯、斜顶结构就能完成成型，紧凑的集成式结构不需要占用过多的中控内部空间，能够适配多数紧凑型家用车的中控布局，在不改动原有中控主体结构的前提下即可完成部件的加装或者替换。
