丰田皮卡越野改装前防护杠结构设计

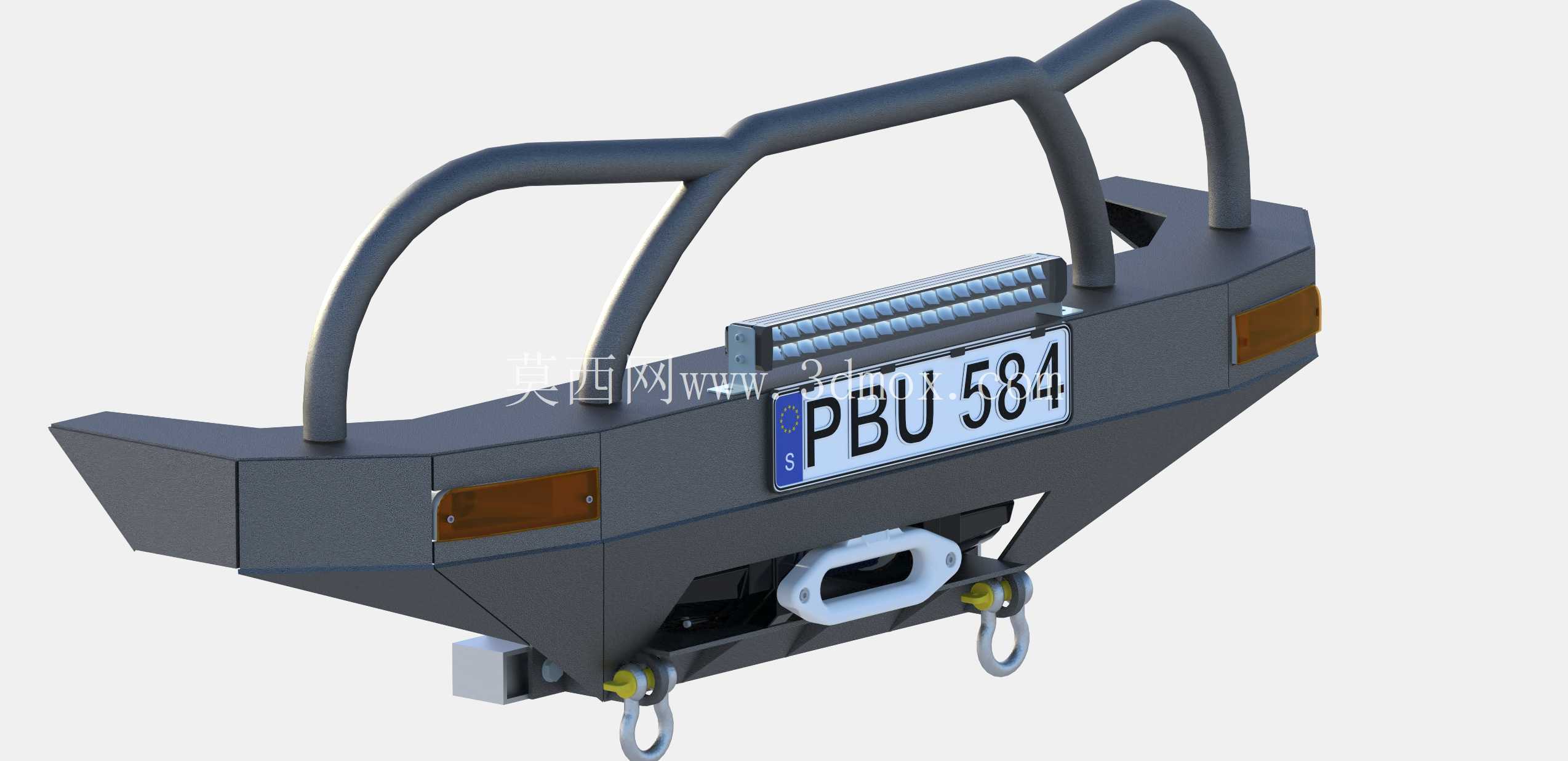

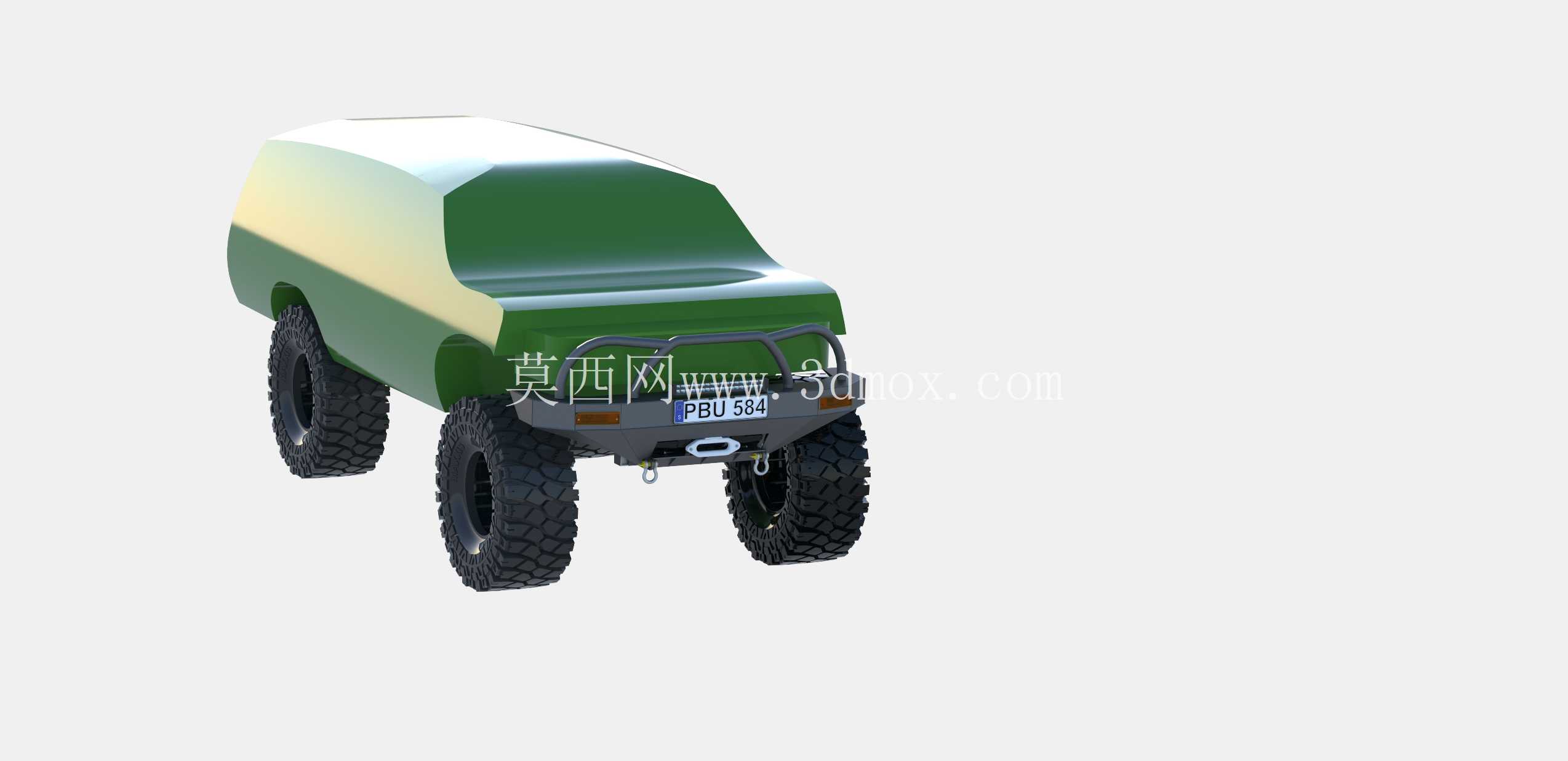

　　这款适配丰田经典皮卡车型的改装前防护杠，核心面向越野穿越、户外作业场景的使用需求，区别于原厂偏向城市道路使用的薄型保险杠，整体结构围绕极端工况下的防护能力、拓展兼容性展开设计。从结构布局来看，主体采用一体式焊接框架结构，主杠体采用厚壁钢板折弯成型，内部设置多道加强筋与安装支座连接位，避免越野碰撞时出现杠体弯折、安装点撕裂的问题。上部的管状防护架采用大弧度弯管工艺，弧度匹配车辆前部前脸轮廓，既能够在正面碰撞时提前承接冲击力，保护中网、散热器等前部核心部件，也不会遮挡驾驶员前部视野，同时预留了辅助灯具的安装平面，可固定长条射灯、辅助行驶灯等越野常用照明设备，安装位预留了标准的螺栓孔位，无需额外打孔即可适配多数市售越野灯具。

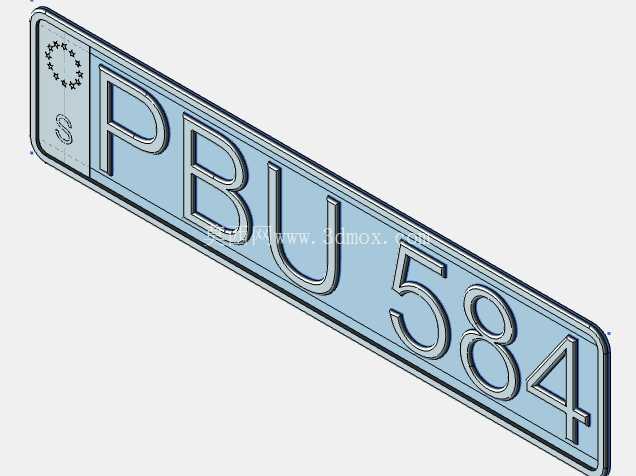

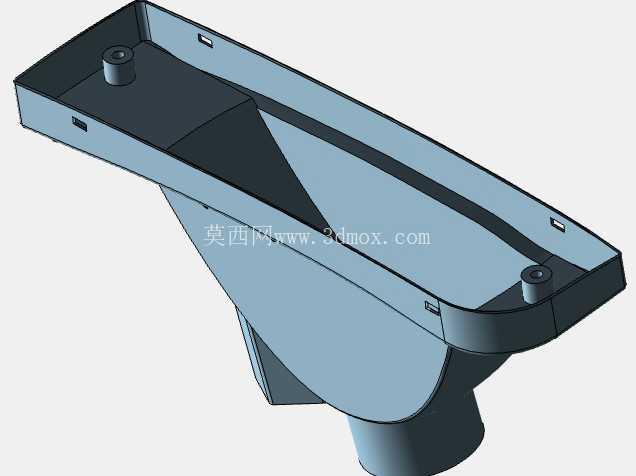

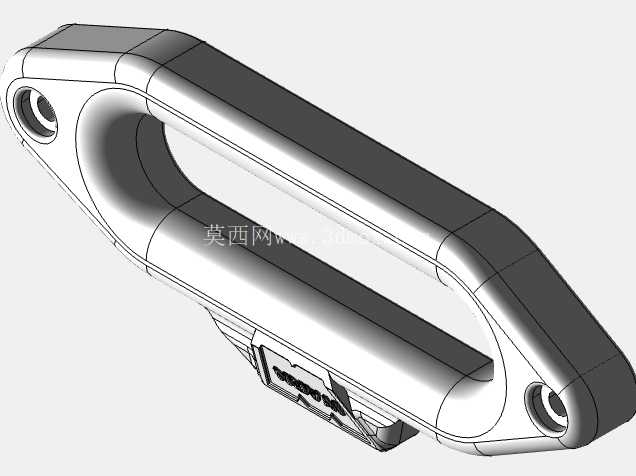

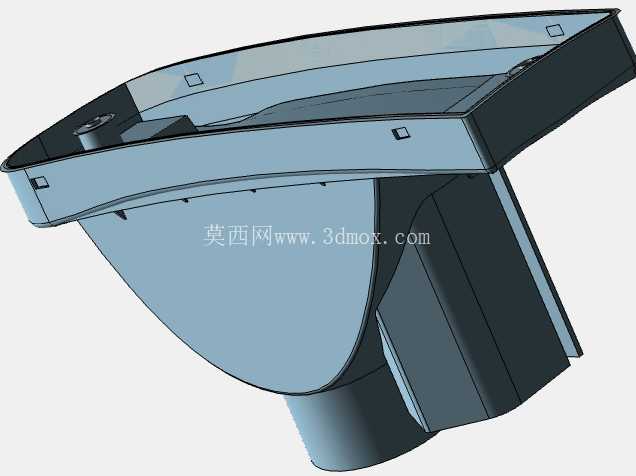

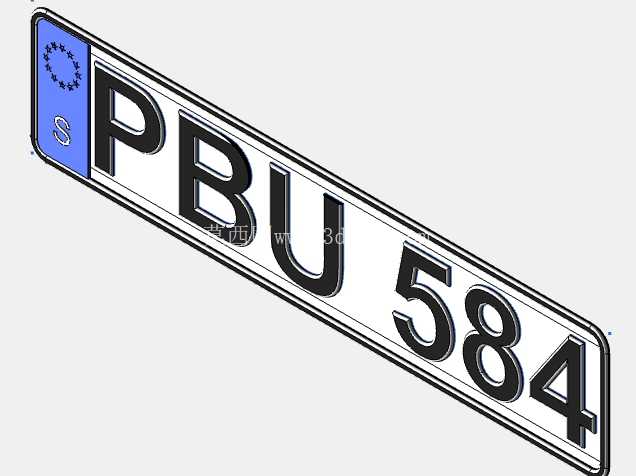

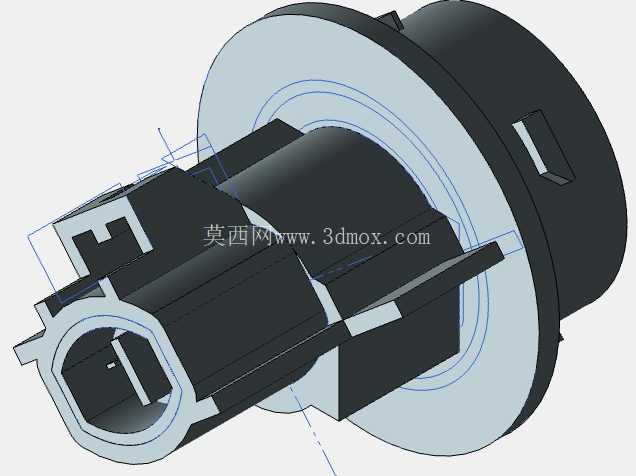

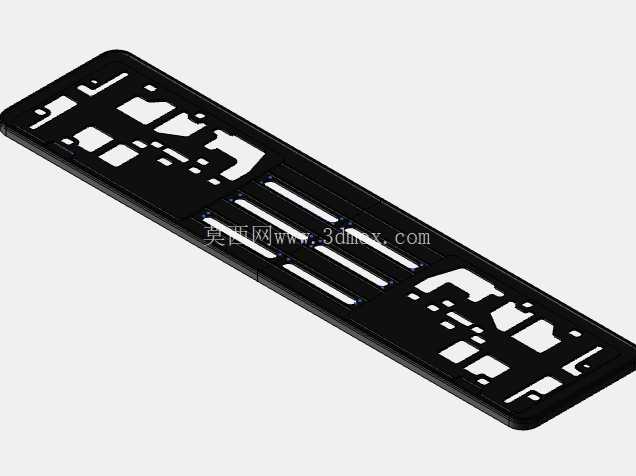

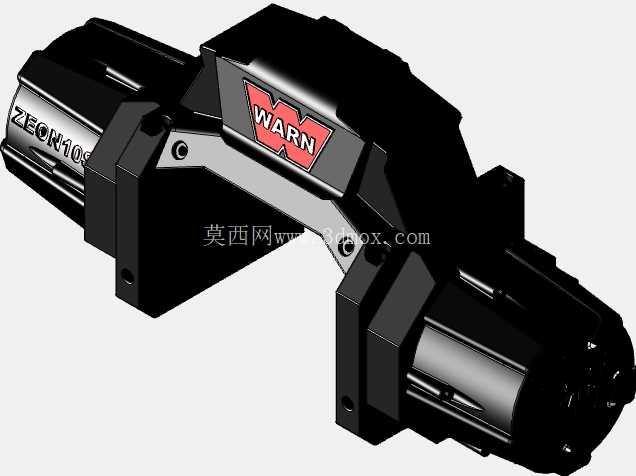

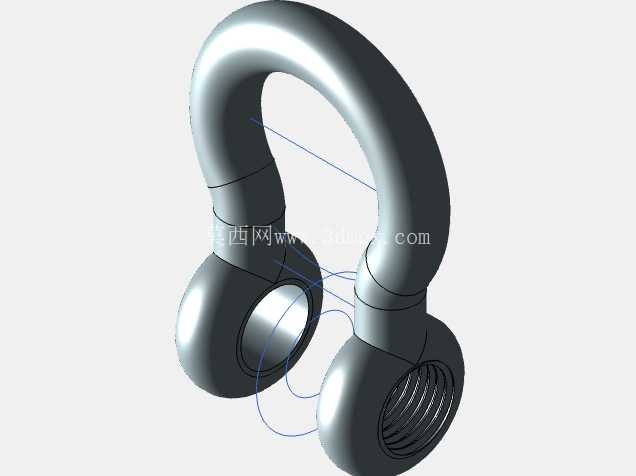

　　杠体中部预留了牌照安装位，安装平面角度符合车辆号牌安装的规范要求，两侧嵌入了侧示宽灯，灯位做了内凹防护设计，避免越野过程中飞石、树枝磕碰损坏灯组。杠体下部居中位置设置了标准的绞盘安装座，安装座采用双层钢板焊接结构，可适配多数市售越野绞盘的安装孔距，绞盘导绳口突出杠体平面，避免绞盘工作时钢缆或合成绳与杠体发生摩擦磨损；绞盘安装位两侧设置了拖车卸扣安装点，安装点直接与杠体内部的加强结构焊接固定，可承受大吨位拖拽载荷，满足越野救援、脱困拖拽的使用需求。

　　从安装边界来看，这款防护杠的安装支座完全匹配对应车型原厂前纵梁的安装孔位，无需对车身纵梁进行切割、打孔改装，安装时可直接对位固定，降低改装施工的难度；杠体整体宽度与车身前部宽度匹配，两侧不会超出车身轮眉外沿，避免越野穿越窄路时出现剐蹭；杠体下部预留了足够的接近角空间，不会降低车辆原有的通过性，避免攀爬陡坡时杠体下端先接触地面。设计过程中充分考虑了越野场景的实际使用痛点，所有外露的棱角都做了圆弧过渡处理，避免户外操作时剐蹭伤人；杠体表面采用耐磨防腐的表面处理工艺，可适应泥水、盐碱、碎石冲击等复杂户外环境，长期使用不易出现锈蚀、掉漆问题。

　　不同于偏向外观装饰的改装保险杠，这款防护杠的所有结构设计都围绕实用性展开，上部的管架除了防护作用外，也可作为临时的辅助固定点，在长途穿越时捆绑固定前部搭载的户外装备；两侧的示宽灯线路可直接对接原车线路接口，无需额外改动车辆电路。结构建模过程中，所有安装孔位都做了公差匹配设计，预留了安装调整余量，避免实车安装时出现孔位错位、装配干涉的问题；杠体与车身翼子板、中网之间预留了均匀的间隙，不会出现行驶过程中杠体与车身部件摩擦异响的问题。绞盘安装位的高度经过反复校核，确保绞盘工作时的出绳角度合理，不会出现导绳口偏磨的问题；拖车卸扣的安装点位置做了内凹设计，避免卸扣突出杠体过多影响接近角，同时保证卸扣安装后可自由转动，满足不同角度的拖拽需求。
