紧凑型轿车车身壳体压铸成型结构设计

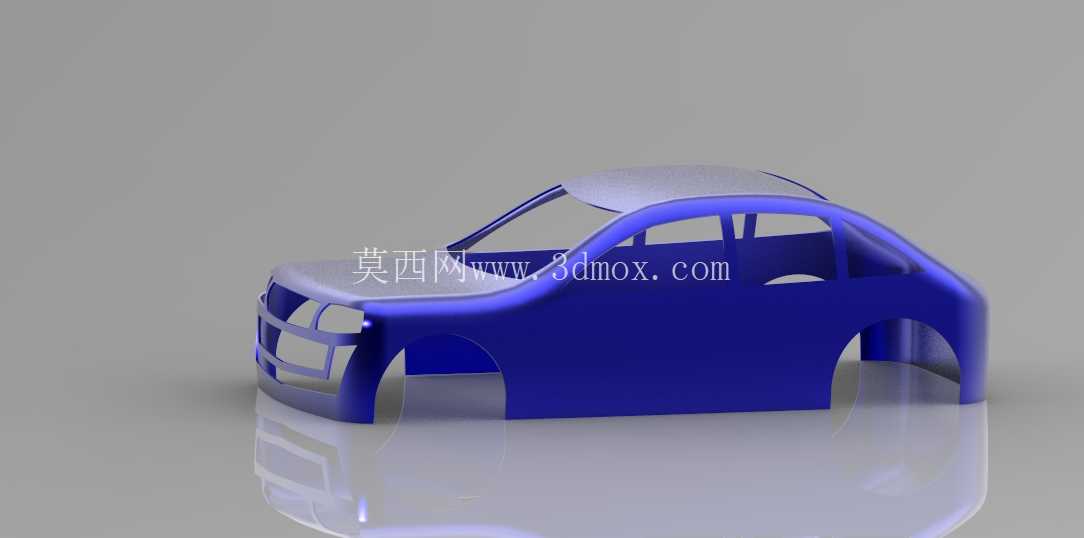

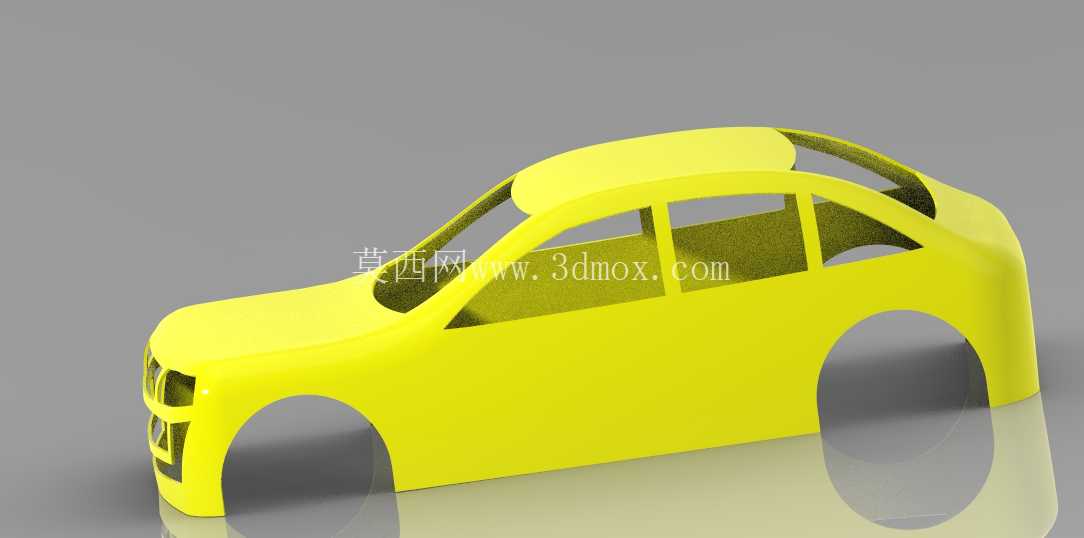

　　这套车身壳体结构的三维设计，核心面向乘用车白车身前段压铸成型工序的工艺验证与模具开发需求，在整车开发流程中，白车身壳体的成型精度直接决定后续四门两盖、翼子板、前后保险杠的装配匹配度，传统冲压焊接的车身前段需要拼接12-18个冲压件，焊接变形累积误差常达到0.8-1.2mm，而采用一体化压铸结构的壳体，能将拼接误差控制在0.3mm以内，大幅减少后续焊装工位的调整工时。从结构设计思路来看，该壳体保留了A柱下段、前围板安装位、前轮罩内侧、门槛梁前段的核心安装边界，没有做多余的曲面冗余，所有型面的拔模斜度统一控制在1.5°-3°之间，满足压铸工艺的脱模需求，避免出现倒扣结构导致的模具抽芯复杂度提升。

　　在实际生产场景中，这类壳体压铸件通常采用2500T以上的冷室压铸机生产，合金材质选用AlSi10MnMg，成型后T6热处理的屈服强度能达到180MPa以上，满足车身正面25%偏置碰撞的传力路径要求，壳体前部预留的防撞梁安装孔位同轴度公差控制在Φ0.2mm，确保防撞梁装配后与纵梁的传力面完全贴合，不会出现应力集中点。从安装边界来看，壳体的Y向宽度控制在1480mm，X向长度从防撞梁安装面到A柱下切点为860mm，Z向高度从门槛梁下边缘到前风挡下安装面为620mm，完全适配A级紧凑型轿车的平台尺寸，轮拱位置的内轮廓预留了215/55 R17轮胎的跳动空间，在满载极限跳动工况下，轮胎与轮拱的最小间隙保持在25mm以上，避免行驶过程中出现干涉。

　　设计过程中特意将壳体的壁厚做了梯度变化，主要传力路径上的纵梁连接位置壁厚设置为3.2mm，而翼子板安装面等非承力区域壁厚控制在2.5mm，既保证了结构强度，又能将整个压铸件的重量控制在12.8kg，比传统冲压焊接结构减重32%，符合当前乘用车轻量化的设计趋势。在模具开发层面，该壳体的型面拆分充分考虑了压铸过程中的铝液充型顺序，将浇口位置设置在门槛梁下端的平面上，溢流槽布置在A柱上端和轮拱的远端位置，能有效排出充型过程中裹入的气体，减少压铸件内部的气孔缺陷，成品的气孔率控制在1%以内，满足后续焊接和涂装的工艺要求。另外，壳体上所有的安装凸台都做了2mm的圆角过渡，避免压铸过程中出现应力集中导致的冷隔缺陷，同时凸台高度不超过壁厚的3倍，防止成型时出现缩孔问题。对于整车装配环节来说，该壳体上的所有安装孔位都采用了冲压方向的统一基准，所有孔位的位置度公差相对于主定位孔控制在Φ0.3mm以内，焊装夹具不需要做过多的调整就能完成装配，能将单工位的装配工时从原来的120秒缩短到45秒，提升生产线的节拍效率。

　　在实际路试场景中，这类一体化压铸的车身壳体能有效提升整车的扭转刚度，搭载该结构的白车身扭转刚度能达到28000N·m/deg，比传统拼接结构提升27%，行驶过程中车身的异响概率大幅降低，同时碰撞过程中的传力路径更连续，能更好地吸收碰撞能量，保护乘员舱的完整性。设计时还考虑了后期的维修经济性，壳体前部预留了可拆卸的防撞梁安装段，低速碰撞时不需要更换整个壳体，只需要更换前部的防撞梁和吸能盒即可，降低用户的维修成本。整个型面的曲面连续性达到G2连续，后续安装外覆盖件后，面差能控制在0.5mm以内，间隙均匀度控制在±0.3mm，满足整车外观的DTS要求。
