基础压铸模具结构三维设计方案

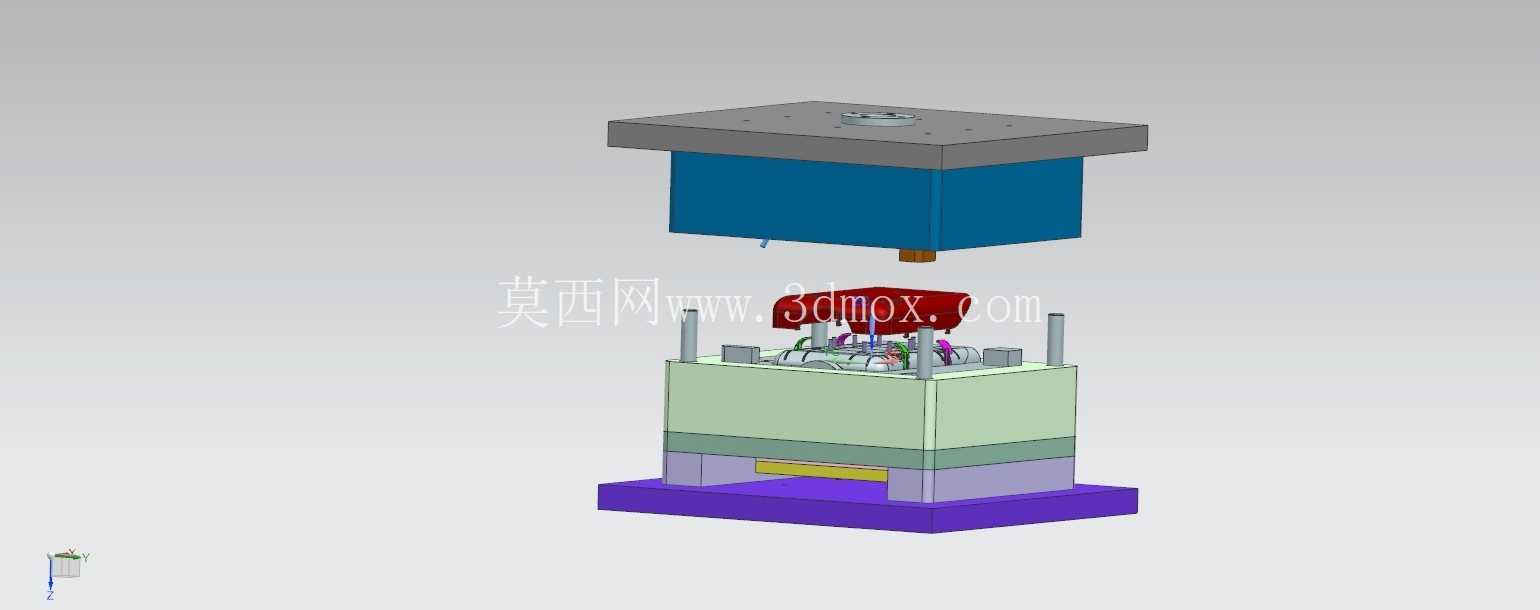

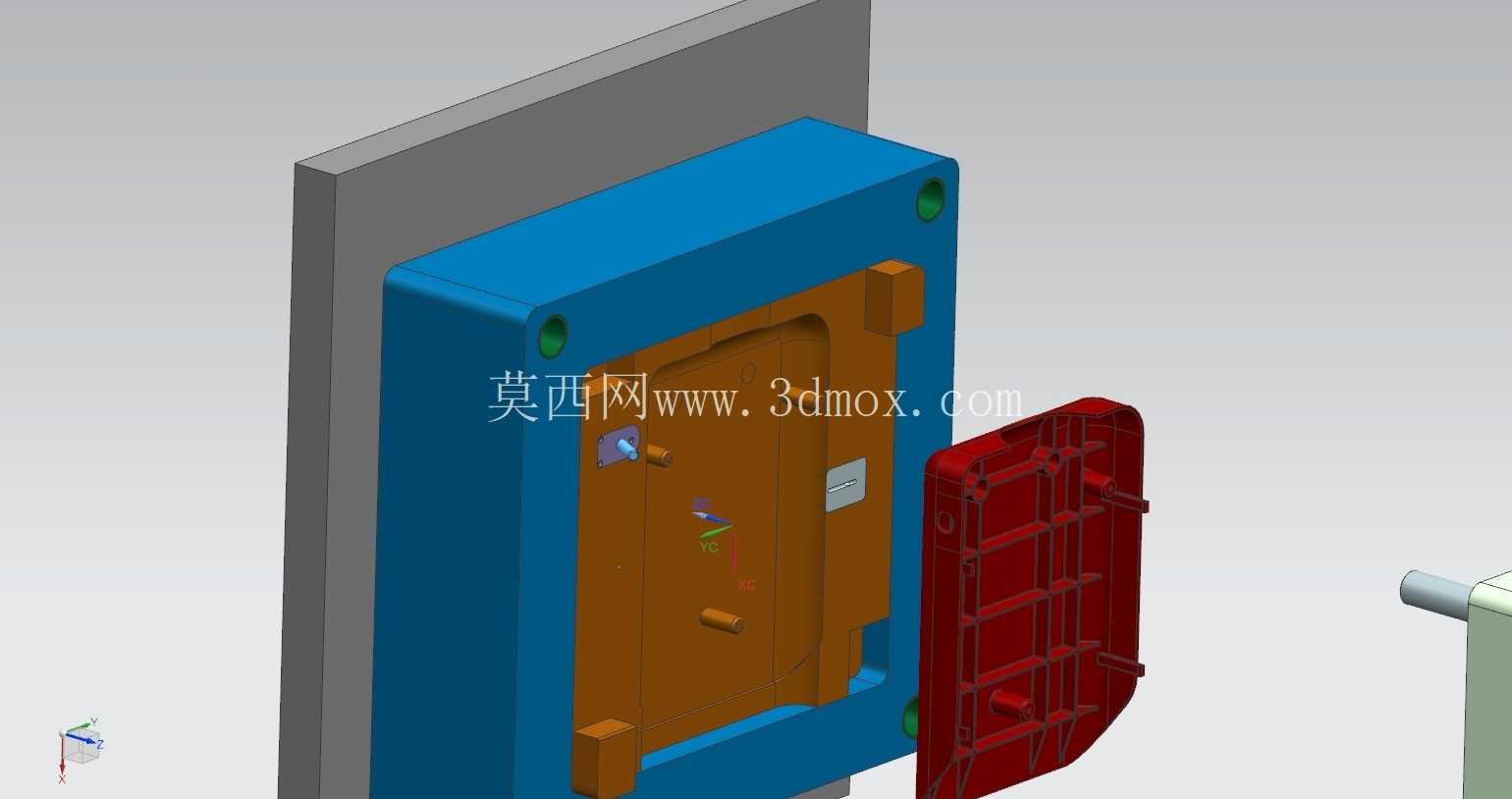

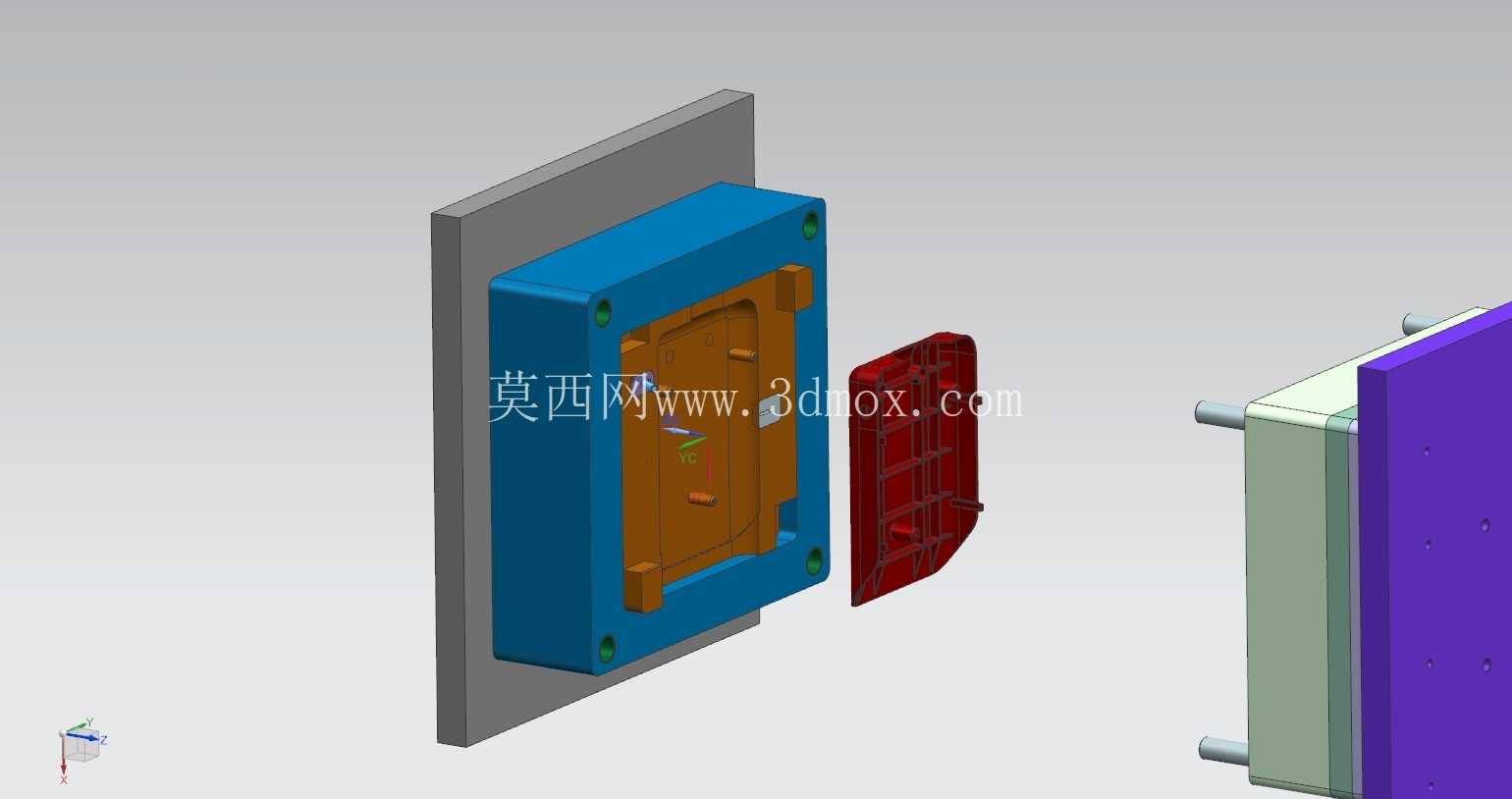

这套压铸模具结构主要面向小型有色金属压铸件的批量生产场景，适配立式冷室压铸机的安装接口，可直接用于中小型带加强筋结构的盒类压铸件成型作业。整套结构采用标准模架作为承载基体，定模侧通过蓝色模框固定型腔镶块，型腔表面直接成型压铸件的外轮廓面，镶块上预留的排气槽深度控制在0.15mm以内，避免压铸过程中金属液飞边溢出同时保障型腔内气体顺利排出，减少铸件气孔缺陷。动模侧对应设置棕褐色型芯镶块，直接成型压铸件的内凹结构与内部加强筋，筋位脱模斜度统一取1.5°，既满足成型后铸件顺利顶出的要求，也不会因斜度过大导致铸件壁厚偏差超出公差范围。

模具的侧向红色部件为侧抽芯滑块结构，针对压铸件侧面的侧凹特征设计，滑块采用斜导柱驱动方式，合模状态下滑块通过楔紧块承受压铸过程中的侧向胀型力，避免滑块移位导致铸件尺寸超差，开模过程中斜导柱带动滑块完成侧向抽芯动作，抽芯行程设置为12mm，完全覆盖侧凹特征的脱模距离，不会出现抽芯不足导致的铸件拉伤问题。整套模具的导柱导套设置在模架四角，导套采用带油槽的铜合金材质，合模过程中可自动存储润滑油脂，减少反复开合模过程中的导向件磨损，延长模具整体使用寿命。

冷却水道采用直通式布局，分别在定模框、型芯镶块内部设置独立循环回路，水道距离成型面的距离统一控制在15-20mm区间，既保证冷却效率均匀，避免铸件局部冷却不均产生变形，也不会因水道距离成型面过近导致成型面强度不足，在压铸高压下出现开裂渗漏问题。顶出系统采用顶杆顶出布局，顶杆位置均匀分布在铸件加强筋、侧壁等受力均匀的区域，顶杆直径根据对应位置的结构空间选取6mm与8mm两种规格，顶出行程设置为25mm，保证铸件完全脱离型芯表面后顶出动作停止，不会出现顶出行程过大导致顶杆顶穿铸件的问题。

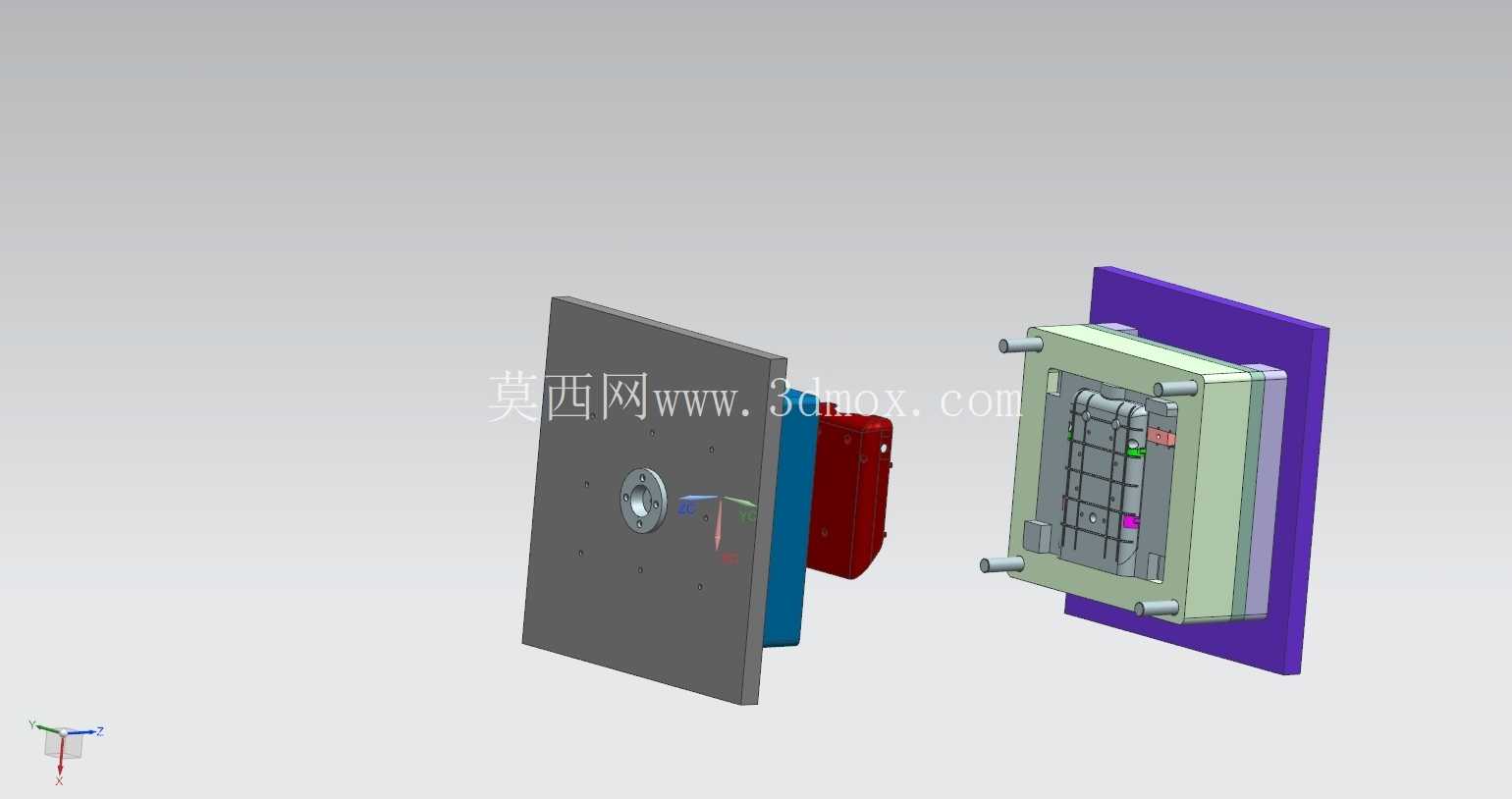

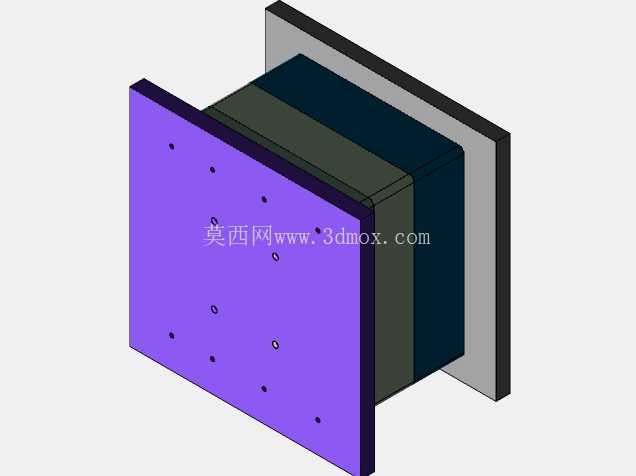

安装边界方面，整套模架的长宽尺寸适配300吨级压铸机的哥林柱间距，定模侧定位圈直径为100mm，直接与压铸机定模板定位孔配合，浇口套主流道入口直径匹配压铸机压室直径，压射过程中金属液可平稳进入分流道，减少压射过程中的压力损失。动模侧的顶棍孔位置与压铸机顶出杆位置完全对应，无需额外加装顶出连接附件即可直接安装使用。整套结构的合模面贴合精度控制在0.02mm以内，合模后分型面间隙小于0.03mm，可有效避免压铸过程中金属液从分型面溢出产生飞边，减少后续铸件去飞边的工序工作量。

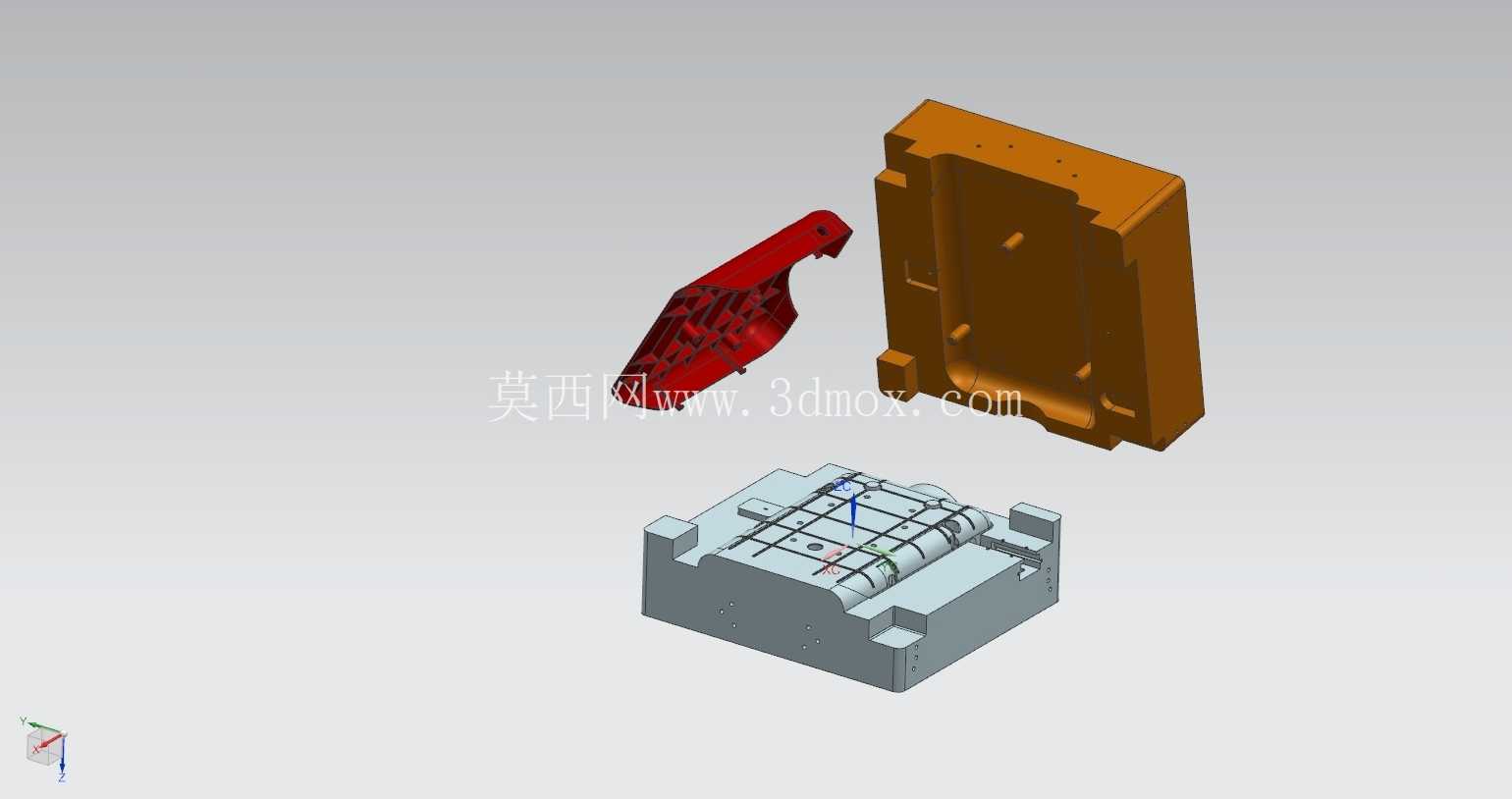

在结构设计逻辑上，所有成型镶块均采用独立拆分设计，当局部成型面出现磨损或烧蚀缺陷时，可单独拆卸对应镶块进行补焊修复或更换，无需整套模具报废，大幅降低模具后期维护成本。滑块与模架的配合面采用耐磨板镶嵌结构，耐磨板采用淬火处理的模具钢制作，长期往复滑动磨损后仅需更换耐磨板即可恢复配合精度，避免模架本体磨损导致的整套模具精度下降。排气系统除了分型面的排气槽外，在型芯最后填充的位置还设置了排气塞，进一步排出型腔内的残留气体，降低铸件内部气孔率，提升压铸件的结构强度与表面质量。
