轿跑车身外覆盖件压铸成型结构设计

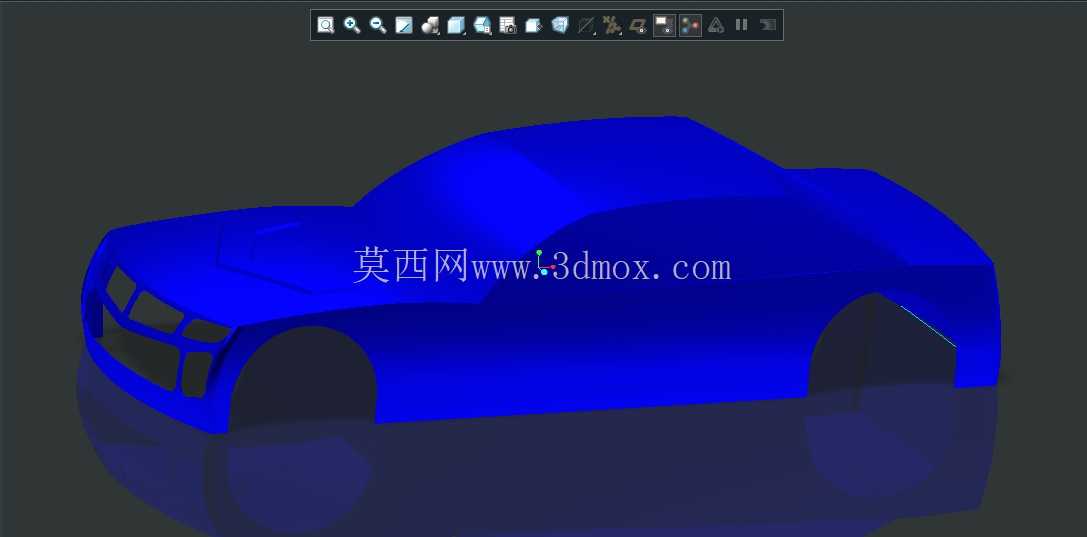

这套轿跑车身外覆盖件的压铸成型结构，核心面向乘用车小批量试制、改装车型开发以及压铸工艺教学场景搭建，区别于量产车型的全套车身冲压方案，采用压铸工艺成型的车身外覆盖件，能在缩短开发周期的同时，降低小批量生产的模具投入成本，适配改装厂、车型研发中心的样件快速验证需求。从实际用途来看，该结构并非直接用于量产车型的装配，而是作为压铸模具开发的核心参照，覆盖件本身需要兼顾轿跑车型的气动外形要求与压铸工艺的成型可行性，后续通过压铸模具生产出的覆盖件，可用于风洞试验、车身装配间隙验证、外饰件匹配测试等研发环节，也可作为定制改装车型的替换外装部件，满足个性化改装市场的特殊外形需求。

在功能特性层面，该覆盖件结构做了针对性的工艺适配：首先是整体壁厚保持均匀过渡，避免压铸过程中出现局部缩孔、冷隔缺陷，前脸区域的格栅造型做了圆角过渡处理，既保留轿跑车型的运动化视觉特征，又能防止压铸时金属液填充不畅导致的缺料问题；轮拱区域的弧形边界预留了足够的安装翻边宽度，后续和翼子板内衬、轮眉饰条装配时，有充足的螺钉固定位与粘接面，不会出现安装边界不足导致的装配干涉。车身侧面的腰线采用渐消式设计，从翼子板处延伸至车尾，棱线处的脱模斜度控制在1.5度以上，既保证外形的锐利视觉效果，又能满足压铸模具的脱模要求，不会出现开模时拉伤工件表面的问题。

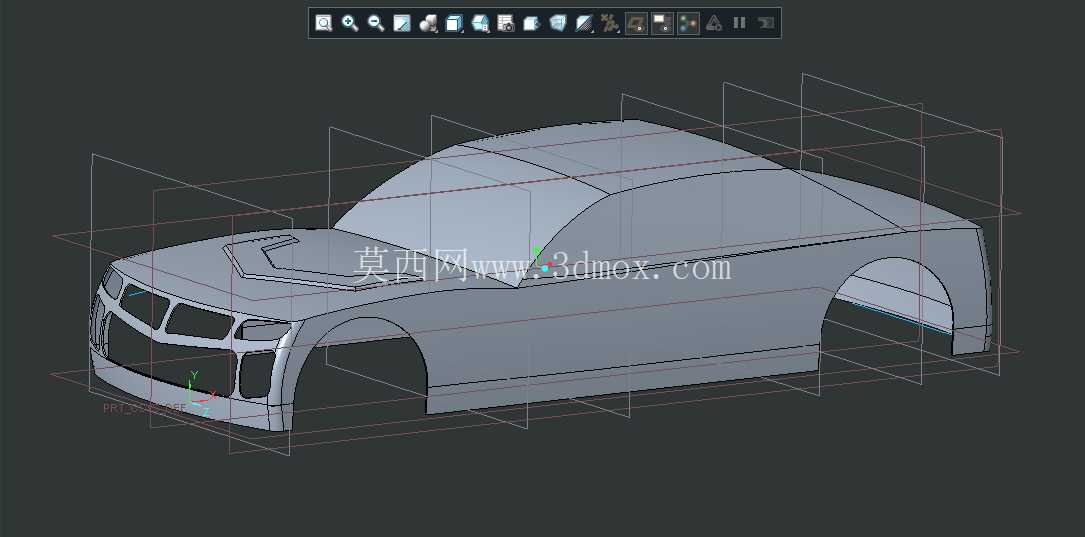

设计思路上，没有直接照搬量产轿跑的冲压覆盖件结构，而是结合压铸工艺的特性做了重构：首先将原本需要分块冲压焊接的前脸、引擎盖、侧围上部做了一体化整合，减少后续装配的拼接工序，同时提升覆盖件的整体结构刚度；引擎盖表面的内凹造型并非单纯的装饰设计，而是对应压铸时的集渣包位置，将工艺需要的结构和外形设计做融合，避免额外的工艺凸台破坏外观完整性。整个覆盖件的分型面沿着车身侧面的最大轮廓线布置，动定模的贴合面做了0.03mm的配合精度设计，防止压铸时金属液飞边，减少后续的打磨工作量。

从外形尺寸与安装边界来看，该覆盖件总长控制在4200mm级别的轿跑车型适配范围，宽度方向单侧轮拱的外凸尺寸比车身基准面宽出120mm，预留了轮胎转向的跳动空间，不会出现转向时轮胎和轮拱干涉的问题；前脸的安装面预留了前大灯、前保险杠的定位孔位，孔位的位置度公差控制在±0.2mm，满足后续外饰件的装配精度要求；A柱区域的倾斜角度按照28度的轿跑经典视角设计，既保证驾驶员的前方视野，又兼顾气动阻力系数的优化，同时该区域的壁厚比其他位置厚1.2mm，提升碰撞时的结构强度。覆盖件的下边缘整体预留了15mm宽的安装翻边，用于和车身下部的车架结构连接，翻边上的固定孔采用长圆孔设计，允许装配时有±3mm的调整量，抵消压铸成型时的微小尺寸变形，降低装配难度。

在工艺细节处理上，覆盖件的内表面布置了交错的加强筋结构，筋条高度控制在15mm，厚度为壁厚的0.6倍，既提升覆盖件的抗凹刚度，避免日常使用中轻微按压就出现凹陷，又不会因为筋条过厚导致压铸时出现缩痕影响外观面质量。车窗边框的位置做了内嵌式的密封条安装槽，槽宽8mm，深度10mm，刚好适配常规的车用橡胶密封条，不需要后续额外加工密封槽，减少二次加工工序。车尾的过渡区域采用大圆弧收边，避免压铸时出现应力集中导致的工件开裂，同时圆弧过渡也能降低行车时的尾部涡流，优化气动性能。
