螺旋弹簧式阻尼减震构件结构设计

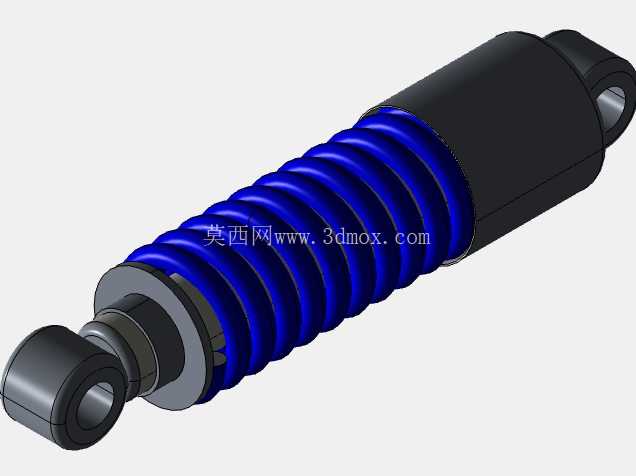

　　该减震构件采用圆柱螺旋压缩弹簧与液压阻尼筒同轴集成的布局结构，核心功能是在承载轴向载荷的同时，耗散往复运动产生的冲击能量，避免振动直接传递至车架主体。从结构设计逻辑来看，阻尼筒作为核心承载基体，采用两端带铰接安装孔的筒式结构，外筒表面做硬质氧化处理提升耐磨性能，内部设置活塞与节流孔结构，通过液压油在节流通道内的流动产生阻尼力，阻尼力的大小匹配弹簧刚度做匹配调校，避免出现弹簧刚度过大减震过硬、或是阻尼不足导致往复弹跳的问题。

　　外部套装的螺旋弹簧采用等节距圆柱螺旋结构，弹簧丝截面为圆形，两端做并圈磨平处理，保证弹簧受压时端面与安装座完全贴合，不会出现偏载侧弯的情况，弹簧表面做电泳发黑处理，兼顾防锈与抗疲劳性能，弹簧的预压缩量在装配状态下预留足够行程，保证空载状态下不会出现弹簧松脱，满载冲击时也不会出现并圈压并的失效情况。两端的铰接安装结构采用带橡胶衬套的铰接头设计，橡胶衬套可以补偿安装时的微小角度偏差，同时过滤高频小幅振动，避免金属铰接的硬接触产生异响与磨损，铰接头的内孔尺寸匹配通用的安装销轴规格，安装端面的定位台阶高度与常见的车架安装座厚度适配，不需要额外加工调整即可完成装配。

　　从实际应用场景来看，这类减震构件不仅可用于轻型两轮代步车辆的后悬挂系统，也可适配小型低速电动车辆、户外便携折叠交通工具、甚至小型自动化设备的隔振支撑场景，在不同的应用场景下，只需要调整弹簧刚度与阻尼孔的通流面积，就可以匹配不同的载荷与减震需求。建模过程中，螺旋弹簧部分采用螺旋扫描特征生成，严格按照弹簧丝直径、中径、有效圈数、支撑圈数的参数绘制，保证弹簧的刚度计算值与实际模型一致；阻尼筒部分采用回转特征构建主体结构，端盖、油封、活塞等内部零件按照实际装配关系做配合约束，两端的铰接头单独建模后与阻尼筒主体做同轴约束，橡胶衬套与金属内套采用嵌套装配，还原实际产品的装配层级。

　　安装边界方面，该减震构件的最小安装长度为两端铰接孔中心距的压缩极限值，最大拉伸长度为阻尼筒拉出至极限位置时的中心距，安装时需要预留足够的摆动空间，避免弹簧外圆与周边构件发生运动干涉，铰接销轴的锁紧力矩需要符合紧固件的扭矩要求，避免使用过程中出现销轴松脱的问题。在结构细节处理上，阻尼筒的外表面设置有防尘罩安装位，可配套橡胶防尘罩避免泥沙进入活塞杆密封部位，延长密封件的使用寿命，弹簧的两端设置有弹簧座，弹簧座上的定位凸台刚好卡入弹簧的内圈，避免弹簧在往复运动过程中出现径向窜动，活塞杆表面做镀铬处理，表面粗糙度达到Ra0.8以下，减少油封的磨损，降低漏油的概率。从受力角度分析，该构件主要承受轴向的压力与拉力，径向受力较小，因此在建模时对铰接部位的圆角做了强化处理，避免应力集中导致的断裂失效，阻尼筒的壁厚按照额定载荷的1.5倍安全系数做设计，保证在极限冲击载荷下不会出现筒身变形的问题。
