发动机传动用连杆结构三维数模

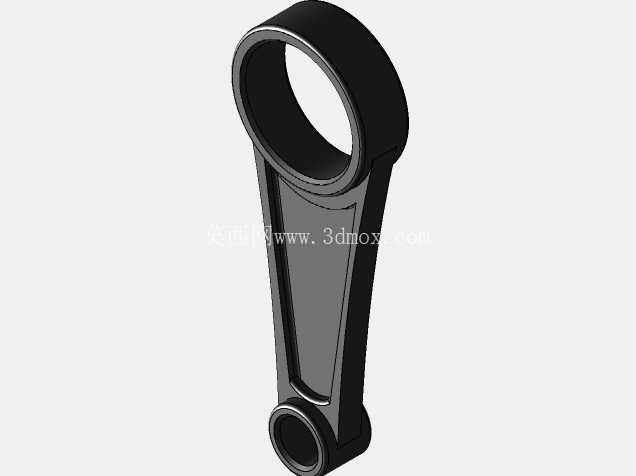

　　这款连杆的结构设计完全围绕往复式动力机械的动力传递需求展开，作为曲柄连杆机构的核心组成部件，它承担着将活塞往复直线运动转化为曲轴旋转运动的关键作用，广泛应用在车用内燃机、通用小型汽油机、空压机等需要实现运动形式转换的动力设备中。从结构细节来看，连杆整体采用长杆式变截面设计，大端为整环式结构用于匹配曲轴曲柄销，小端为同轴小尺寸环孔用于连接活塞销，杆身采用工字形截面构型，在保证整体结构强度与刚度的前提下，尽可能降低了零件自身的转动惯量，减少动力传递过程中的惯性损耗，适配高转速工况下的往复运动需求。

　　在实际安装边界上，大端内孔与小端内孔的中心距是核心安装参数，直接决定了活塞的行程范围，建模过程中严格保证了两孔的平行度公差，避免装配后出现活塞偏磨、曲轴运转卡滞的问题；大端与小端的孔径尺寸分别对应标准规格的曲柄销与活塞销配合公差，孔壁预留了轴瓦、衬套的安装余量，能够满足过盈配合的装配要求，杆身与两端环体的过渡位置采用大圆角平滑过渡，从结构根源上降低应力集中系数，避免交变载荷作用下出现疲劳断裂的失效问题。

　　从应用场景的适配性来看，这款连杆的结构参数适配小排量单缸动力设备，在通用动力机械、小型工程机械的动力单元中都能适配，设计过程中充分考虑了实际工况下的受力特性：做功行程中活塞传递的爆发压力会沿杆身轴向传递至曲轴，进气排气行程中杆身又要承受活塞往复运动的惯性拉力，工字形截面的杆身结构在轴向抗压、抗拉强度上都能满足额定工况下的载荷要求，同时杆身两侧的加强筋结构进一步提升了侧向抗弯能力，能够抵消活塞换向时产生的侧向分力，避免杆身出现弯曲变形。

　　建模过程中对所有过渡圆角、孔口倒角都做了精确还原，没有忽略工艺细节，比如大小端孔口的倒角是为了压装轴瓦、衬套时起到导向作用，避免装配过程中刮伤配合面，杆身表面的拔模斜度也完全适配压铸成型的工艺要求，能够直接用于后续的模具开发、工艺仿真环节。在结构验证层面，这款连杆的三维数模可以直接导入有限元分析软件，开展交变载荷下的疲劳寿命仿真、模态分析，验证不同转速下的结构共振风险，也可以用于装配干涉检查，将其导入曲柄连杆机构的整体装配体中，验证活塞运行到上止点、下止点时与曲轴平衡块、气缸壁的间隙是否符合设计要求，避免实际加工装配后出现运动干涉。不同于简化的示意模型，这款数模完整还原了零件的所有结构细节，包括杆身与端环连接处的加强结构、孔位的加工余量预留，能够直接对接后续的工程化流程，不管是用于压铸模具的设计开发，还是用于教学场景下的曲柄连杆机构运动原理演示，或是作为动力设备改型设计的基础参考数模，都能满足结构设计从业者的使用需求，不需要额外做大量的结构补全工作。
