乘用车环形胎面人字形花纹轮胎结构设计

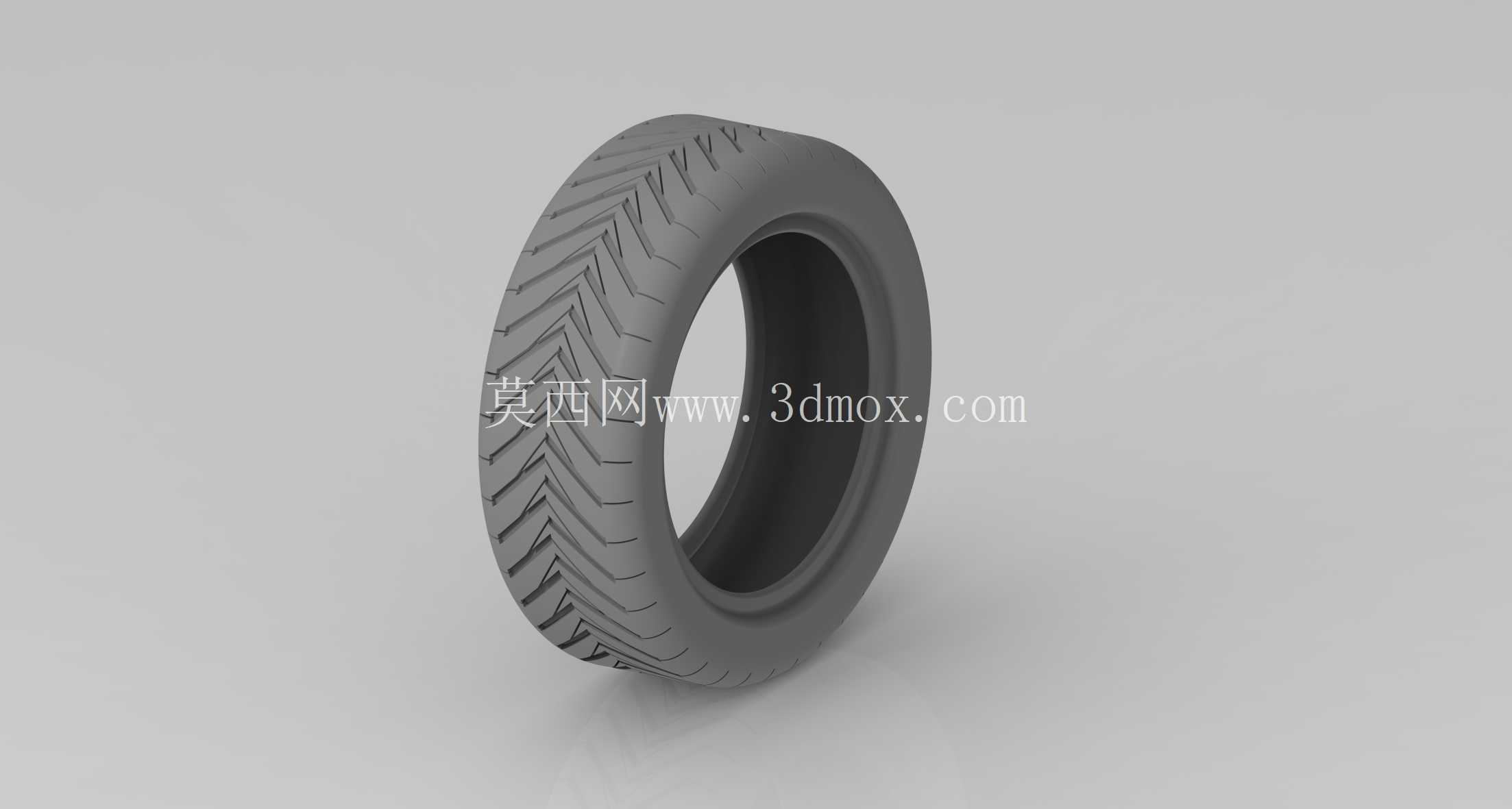

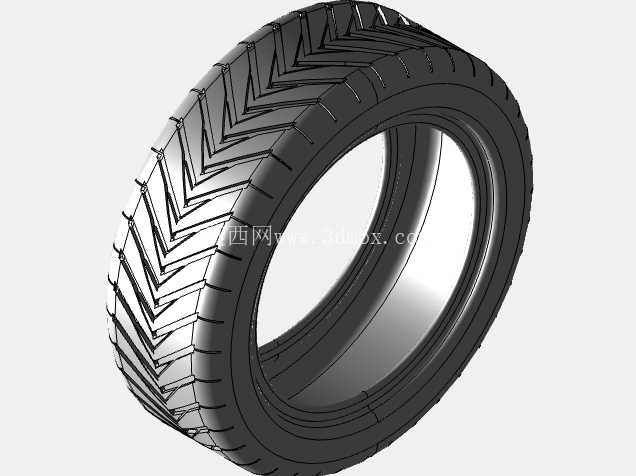

　　在整车行走系统的部件开发流程里，轮胎作为直接与路面接触的核心承载部件，其结构合理性直接决定整车的抓地表现、行驶平顺性与NVH控制水平，本次完成的轮胎结构设计，针对铺装路面与轻度非铺装路面的混合使用场景做了定向优化，区别于常规对称花纹的民用通勤轮胎，这款胎采用了连续人字形花纹排布，胎面花纹沟的走向沿周向呈斜向交错布置，能够在车辆加速、制动阶段提供更大的接地咬合面积，尤其是在湿滑路面或者附着系数较低的碎石路面，斜向花纹沟可以快速破除接地面的水膜、排出嵌入胎面的细小碎石，避免出现水滑或者胎面夹石导致的早期磨损。

　　从设计逻辑上看，这款胎没有采用传统的分段直胎面拼接建模思路，而是先完成直段胎面的轮廓草绘，将胎面厚度、花纹深度、基部胶厚度这些核心参数在草绘阶段做全约束，胎面基部的厚度按照载荷分布做了渐变处理，胎肩位置的基部胶厚度比胎面中心区域厚12%，用来应对转向时胎肩承受的较大侧向载荷，避免胎肩位置因为应力集中出现脱层问题；之后通过环形弯曲特征将直段胎面卷曲为闭合环形，这种建模方式能够保证整个胎面的花纹节距完全均匀，不会出现拼接位置的花纹错位、壁厚不均的问题，后续如果需要调整轮胎的公称直径，只需要修改环形弯曲的半径参数，就能快速完成整个胎体的参数化更新，不需要重新绘制胎面花纹，大幅提升后续改型设计的效率。从安装边界来看，这款轮胎的胎圈位置做了标准的轮辋适配轮廓，胎圈的着合直径、胎圈座角度完全匹配常规乘用车的钢制或铝合金轮辋，安装时不需要额外修改轮辋的配合面，胎侧的厚度按照径向载荷的分布做了梯度设计，靠近胎圈的位置胎侧厚度更大，用来缓冲轮辋传递过来的冲击，靠近胎肩的位置胎侧厚度适当减薄，能够提升胎侧的形变量，过滤路面传递的细碎振动，提升乘坐舒适性。

　　在实际装车应用中，这款轮胎适配紧凑型家用乘用车以及轻型载货车辆，日常通勤场景下，连续的人字形花纹块能够保证胎面与路面的接触刚度均匀，减少因为花纹块刚性突变导致的滚动噪声，高速行驶时胎面的接地压力分布更均匀，能够避免胎面出现偏磨问题，延长轮胎的实际使用寿命；在轻度非铺装路面行驶时，斜向布置的花纹块边缘能够切入松软路面的表层，提供足够的驱动力，避免出现打滑空转的问题，花纹沟的宽度设计兼顾了排水排石能力与胎面刚性，不会因为花纹沟过宽导致胎面刚性下降、滚动阻力升高，也不会因为花纹沟过窄导致卡石后无法自行排出。

　　从结构细节上看，胎面的花纹块做了微小的倒角处理，花纹块的边缘不是直角结构，而是做了0.8mm的圆角过渡，一方面能够避免轮胎在磨合阶段出现花纹块边缘崩花掉块的问题，另一方面能够降低花纹块接地时的冲击噪声，胎面的花纹深度按照常规乘用胎的使用需求设定，既保证了足够的磨损余量，也不会因为花纹过深导致胎面生热过高，影响高速行驶的安全性。在建模过程中，整个胎体的曲面做了连续曲率检查，胎侧与胎面、胎圈的过渡位置没有曲率突变，后续如果要做有限元分析，只需要对模型做少量的几何清理就能直接划分网格，不需要重新修补曲面，能够大幅缩短结构仿真的前处理周期；如果需要开模生产，这个模型的分型面可以直接沿着胎侧的最大轮廓线选取，花纹块的脱模角度已经在草绘阶段做了预设，不需要额外调整拔模斜度，能够直接对接模具设计流程。不同于很多只做外观表现的轮胎模型，这个结构设计完全考虑了实际生产与装车的边界条件，所有的壁厚、过渡圆角、配合尺寸都符合实际轮胎的生产工艺要求，既可以用于整车装配的干涉检查，也可以用于行走系统的动力学仿真，还能作为轮胎改型设计的基础模型，通过调整花纹节距、胎面宽度、环形直径等参数，快速衍生出适配不同车型、不同使用场景的轮胎结构。
