三槽笔记本电源输入接插件结构设计

　　日常接触的笔记本供电链路里，这个三槽接插件承担着适配器端直流输出到笔记本电源入口的物理连接职能，区别于常见的圆形DC口、Type-C供电接口，这类三槽结构的接插件多用于大功率游戏本、移动工作站的电源适配器出线端，依靠多触点并行接触降低单pin载流压力，适配150W到300W区间的大功率供电需求，避免大电流下触点发热导致的接触失效问题。

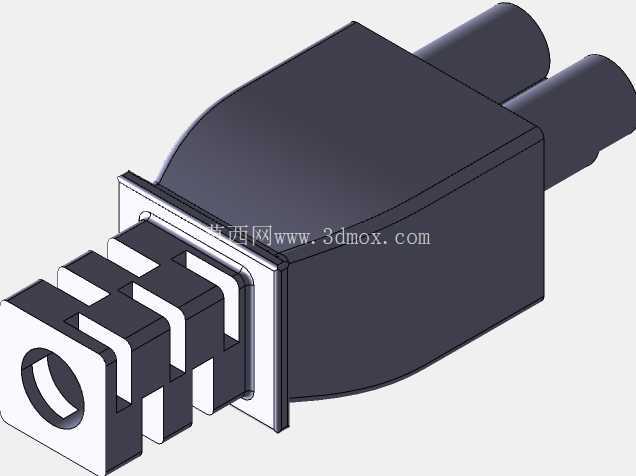

　　从结构设计逻辑来看，接插件主体采用阻燃PBT材质注塑成型，前端伸出的三根圆柱形插针为导电接触端，插针根部做了台阶式限位结构，插合时可以抵接母端壳体端面，控制插合深度在设计公差范围内，避免插针过度插入顶坏母端内部的弹片结构。插针本身采用黄铜基材镀镍处理，表层再做薄镀锡工艺，兼顾导电性能与抗氧化能力，插针与内部导线的连接端采用压接工艺，避免焊接带来的虚焊、焊锡脱落风险，适配自动化产线的批量压接装配需求。

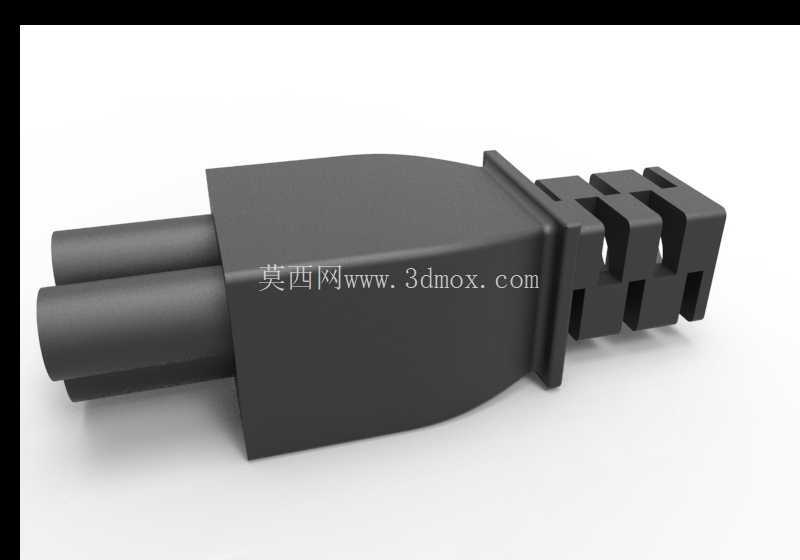

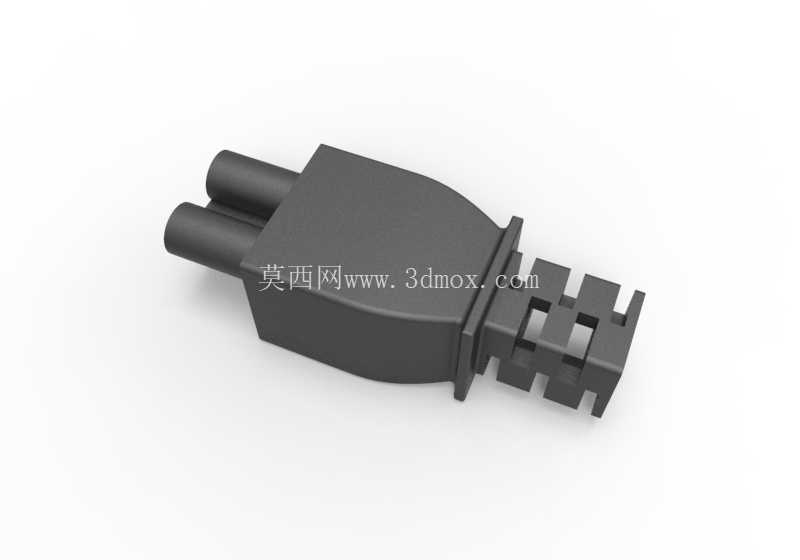

　　接插件中部的壳体做了渐变式的锥度过渡，出线端的截面尺寸大于插合端，一方面给内部三根导线的分线留出足够空间，避免导线在根部过度弯折导致线芯断裂，另一方面锥面结构可以和适配器出线端的橡胶护套紧密贴合，提升连接处的抗弯折能力，日常拖拽电源线时，应力会分散在护套与壳体的贴合面上，不会直接传导到插针与导线的压接位置。尾部的三个并排卡槽是结构防呆与锁紧的核心设计，三个卡槽的宽度、间距做了非对称尺寸处理，和母端对应的凸筋配合时，只有唯一的插合角度可以插入，避免用户反插导致插针弯折、内部电源短路的问题；插合到位后，母端的弹性卡扣会卡入卡槽内，提供足够的保持力，避免日常使用中受外力拉扯导致接插件松脱断电。

　　从安装边界尺寸来看，接插件插合端的截面宽度控制在18mm以内，插针中心距为6mm，单根插针直径3.5mm，有效插合长度12mm，插合后整体外露长度不超过35mm，不会在笔记本侧边突出过多尺寸，避免磕碰时杠杆力损坏主板上的母座。尾部出线口的内径为8mm，可以同时容纳三根18AWG的多股铜芯导线，满足大电流载流的线径要求，导线与壳体内部的间隙会填充环氧树脂密封胶，实现IP40级别的防护能力，阻挡日常使用中的灰尘、毛发进入接插件内部，避免积尘导致的接触电阻升高问题。

　　实际选型应用中，这类接插件的接触电阻设计值控制在5毫欧以内，单pin额定载流10A，整体可以承载30A以内的直流电流，适配19V到24V区间的直流供电场景，除了笔记本电源适配场景，也可以用于小型桌面服务器、便携工控机、外置显卡坞的直流供电连接。设计时需要重点关注插针的同轴度公差，控制在0.1mm以内，避免插合时出现卡滞、单边磨损过快的问题；壳体的注塑成型需要控制分型面的毛刺高度在0.05mm以下，避免毛刺导致插合间隙过大、防护性能下降。尾部的卡槽尺寸公差需要控制在±0.08mm范围内，保证卡扣卡入后的保持力在30N到50N之间，既不会因为保持力过小容易松脱，也不会因为保持力过大导致用户拔插时需要过度用力，拉扯损坏设备端的母座。

　　在三维建模过程中，需要重点还原插针根部的退刀槽结构、壳体表面的拔模斜度，以及尾部卡槽的倒角细节，这些结构直接影响后续模具开模的可行性与成品装配的适配性；插针与壳体的配合需要预留0.1mm的过盈量，保证插针压入壳体后不会出现松动、退针的问题。接插件外表面做细晒纹处理，提升手持拔插时的摩擦力，同时避免光滑表面容易残留指纹、划痕的问题，整体外观的棱角位置都做了R0.5mm的圆角处理，避免注塑成型时出现尖角缺胶，也防止用户拔插时被锐边划伤。
