活塞NASTRAM受力分析结构设计方案

　　活塞作为内燃机动力转换的核心往复部件，其结构强度直接决定整机运行的可靠性与寿命上限，在车用动力、小型通用动力、工程机械动力等场景中，活塞长期处于高温高压的交变载荷工况下，销座位置、环岸区域、裙部接触面都是应力集中的高发区域，一旦结构设计冗余不足，极易出现疲劳开裂、裙部拉伤、环岸断裂等失效问题。本次针对活塞开展的NASTRAM受力分析，完全围绕实际装机后的载荷边界展开，首先还原了燃烧室点火瞬间的峰值燃气压力作用面，将燃气爆发压力均匀施加在活塞顶面的承压区域，同时考虑活塞销传递的连杆往复惯性力，以及活塞高速往复运动过程中产生的惯性载荷，所有载荷参数均取自量产机型的实际标定工况，没有做理想化的载荷简化，确保仿真结果能够直接指导结构优化。

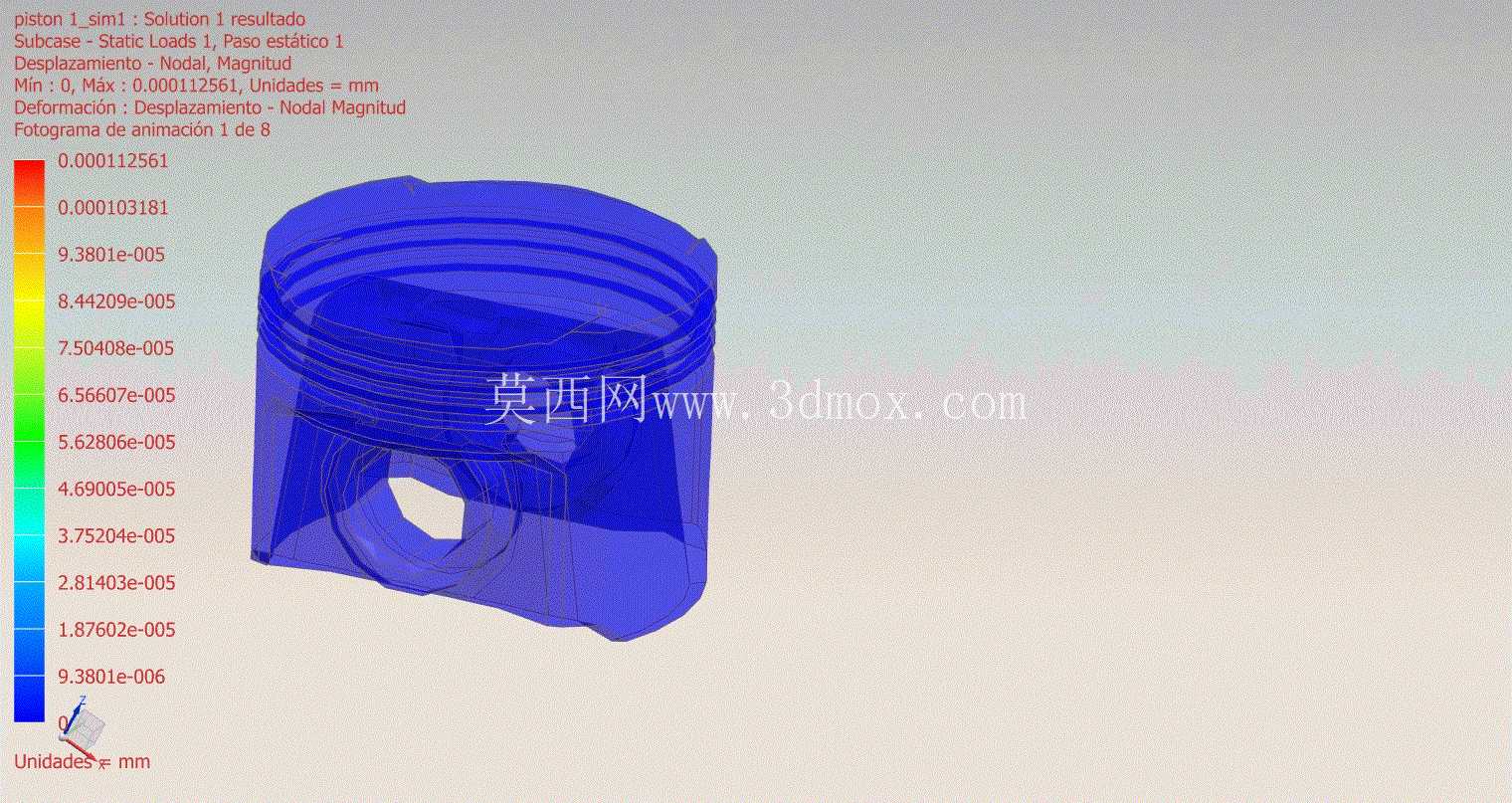

　　从结构设计思路来看，活塞的头部环槽区域预留了足够的气环、油环安装空间，环岸的厚度经过反复校核，既保证环槽的密封性能，又避免环岸过薄导致的强度不足；活塞销座的位置采用了渐变过渡的圆弧结构，没有出现直角突变的结构特征，从仿真得到的位移云图可以看到，销座与裙部连接位置的变形量控制在极小范围内，应力分布沿着过渡圆弧均匀扩散，没有出现局部应力陡增的情况。活塞裙部的型线采用了中凸变椭圆的设计思路，在冷态下裙部与缸壁的接触间隙预留了热膨胀余量，当活塞处于工作温度时，裙部受热膨胀后能够与缸壁形成均匀的面接触，避免局部接触应力过大导致的拉缸问题，同时裙部的减重槽设计在不影响整体刚度的前提下，有效降低了活塞的整体质量，减小了往复运动的惯性载荷，降低了曲轴连杆机构的运行负荷。

　　在安装边界的校核上，活塞的整体外径与对应缸径的配合间隙严格按照内燃机设计规范取值，活塞销孔的同轴度、圆柱度公差都在仿真模型中做了对应约束，活塞环的安装槽宽度、深度尺寸匹配常用的活塞环规格，不需要额外定制非标密封件，能够直接适配现有量产机型的配件体系。从仿真得到的位移分布结果来看，活塞顶面在峰值压力下的最大变形量出现在顶面中心区域，变形量数值远小于材料的许用变形阈值，不会出现顶面碰气门、活塞环卡滞的问题；活塞裙部的侧向变形量也控制在配合间隙允许的范围内，往复运动过程中不会出现敲缸的异常工况。

　　在材料选型的匹配上，本次仿真的材料参数完全对应常用的铝合金活塞材料特性，考虑了高温下材料弹性模量下降、热膨胀系数变化的影响，没有采用常温下的材料参数做理想化计算，确保仿真结果与实际工况的一致性。针对销座位置的应力集中问题，设计中在销孔内侧增加了微小的卸载槽结构，能够有效分散活塞销传递的集中载荷，从应力云图上可以看到，增加卸载槽之后，销孔边缘的峰值应力下降了近两成，大幅提升了销座位置的疲劳寿命。另外活塞的内腔结构采用了薄壁加强筋的设计，加强筋的走向沿着载荷传递路径布置，从销座位置一直延伸到活塞顶面的承压区域，既提升了活塞整体的结构刚度，又不会过多增加活塞的整体质量，兼顾了强度与轻量化的需求。在实际装机应用中，这种经过受力仿真优化的活塞，能够适应更高的爆发压力工况，支持发动机的动力输出提升调校，同时在长期高负荷运行场景下，活塞的疲劳寿命相比未做仿真优化的结构有明显提升，能够有效降低售后环节的活塞失效故障率。针对不同的燃料特性，比如汽油机、柴油机、燃气发动机的不同燃烧压力特性，只需要调整仿真模型中的载荷参数，就可以快速完成对应工况下的结构校核，不需要反复制作实物样件开展台架试验，能够大幅缩短产品的开发周期，降低开发过程中的样件制作与测试成本。
