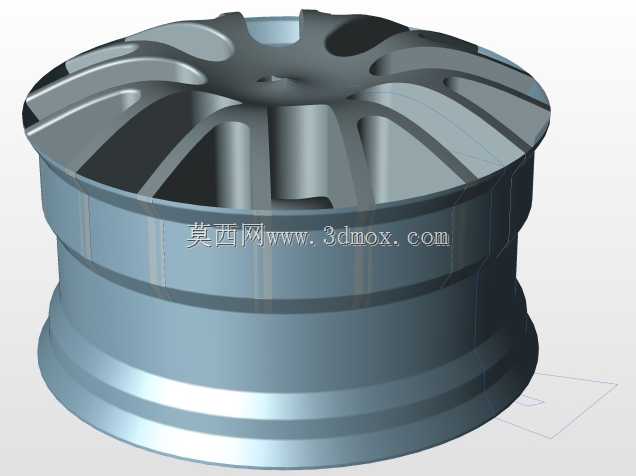

乘用车铝合金轮毂结构三维设计

日常做底盘行走部件建模时，轮毂是绕不开的核心件，这次的模型还原的是乘用车常用的低压铸造铝合金轮毂结构，先从安装边界说起，这类轮毂的中心定位孔需要匹配转向节的轴头直径，PCD螺栓孔分布圆要对应车型的轮毂轴承座安装孔位，偏距参数直接决定轮距变化量与悬架跳动时的干涉边界，建模时需要先把安装面的所有配合尺寸做全约束，避免后续装配出现错位。轮辋部分的轮廓完全参考国标轮辋轮廓规范设计，胎圈座的锥度、轮缘的圆角半径都做了精确还原，这部分直接关系到轮胎装配后的气密性与行驶脱圈风险，不能随意改动曲面曲率，轮辋的槽深尺寸也预留了轮胎拆装的操作空间，符合维修场景的实际需求。轮辐部分采用了多辐条变截面设计，靠近中心安装座的位置截面厚度更大，向轮辋方向逐渐过渡减薄，这种设计一方面是为了分散制动时的扭矩载荷与过颠簸路面的冲击载荷，避免应力集中在辐条根部，另一方面也能在保证结构强度的前提下降低整体重量，符合簧下质量减重的底盘调校逻辑，辐条之间的镂空区域也兼顾了制动系统的散热需求，连续行驶时刹车盘产生的热量可以通过镂空空隙快速流通，降低制动热衰减的概率。从应用场景来看，这类轮毂适配普通家用紧凑型乘用车，兼顾城市铺装路面行驶的舒适性与偶尔非铺装路面的抗冲击需求，建模时特意还原了轮辋外侧的平衡块安装位、气门嘴安装孔这些细节结构，方便后续做轮胎装配仿真、动平衡模拟时直接调用，不需要二次补画特征。整个模型的曲面过渡都做了连续性处理，没有尖锐棱角，既符合铸造工艺的拔模要求，也能减少行驶过程中的风阻紊流，安装面的螺栓孔沉台深度也做了匹配，保证轮毂螺栓紧固后端面完全贴合，不会出现假紧的安全隐患。
