折布机用130度旋转折叠铰接构件

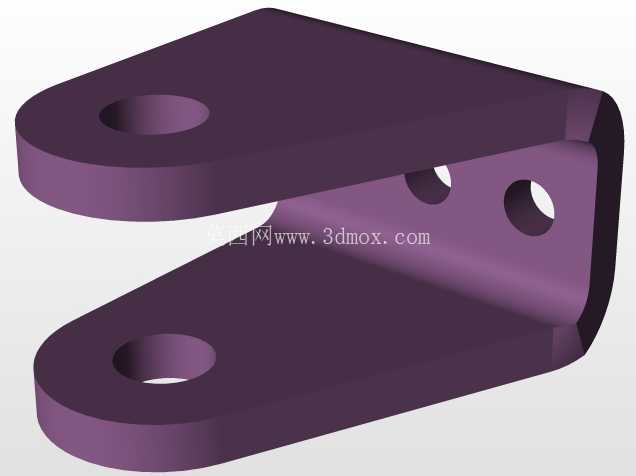

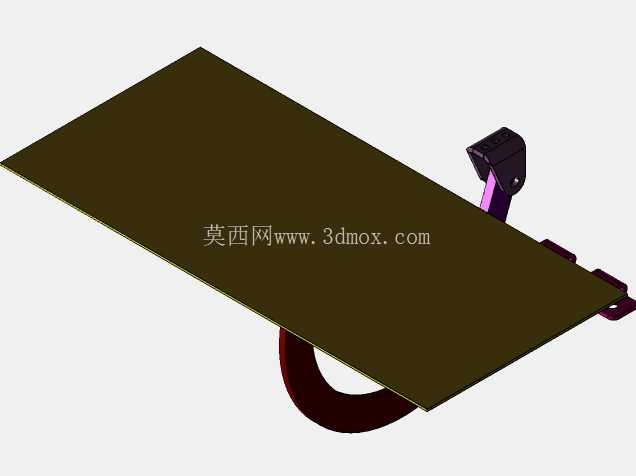

　　在纺织后整理设备的折布工位，这类带130度旋转限位的折叠铰接构件，是实现布料往复折叠堆叠动作的核心受力小件，日常工况下需要持续承受摆臂往复摆动带来的交变载荷，同时要保证转动角度的一致性，避免折布过程中出现布料堆叠错位、折边不齐的问题。从结构设计来看，构件主体采用长条形安装基板设计，基板上沿长度方向均匀布置三个通孔，用于通过紧固件将整个构件固定在折布机的机架立板上，三个安装孔的孔位公差控制在±0.05mm范围内，安装时可以抵消部分机架焊接带来的平面度误差，保证构件安装后与机架立面完全贴合，不会出现悬臂受力导致的固定螺栓松动问题。

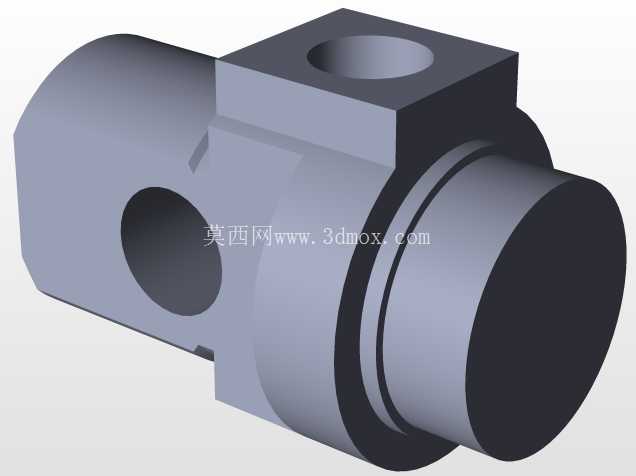

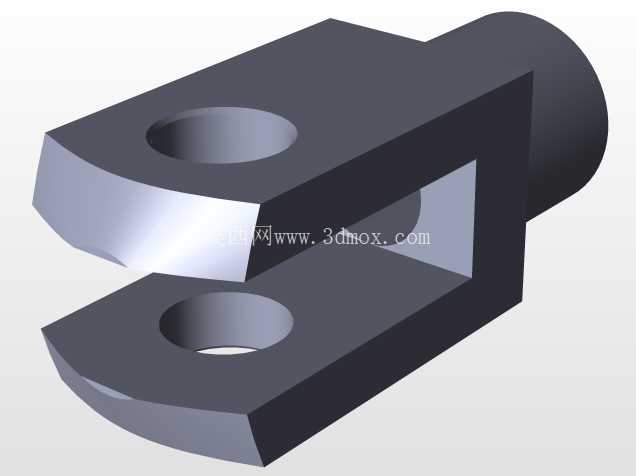

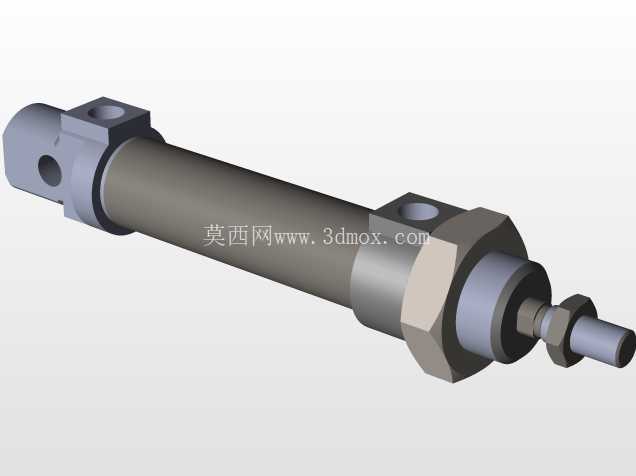

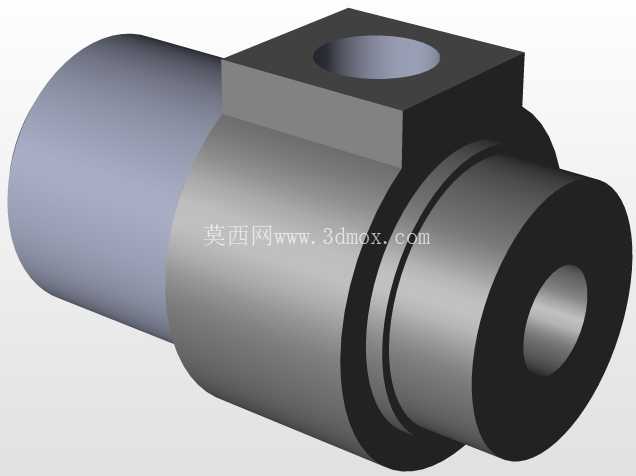

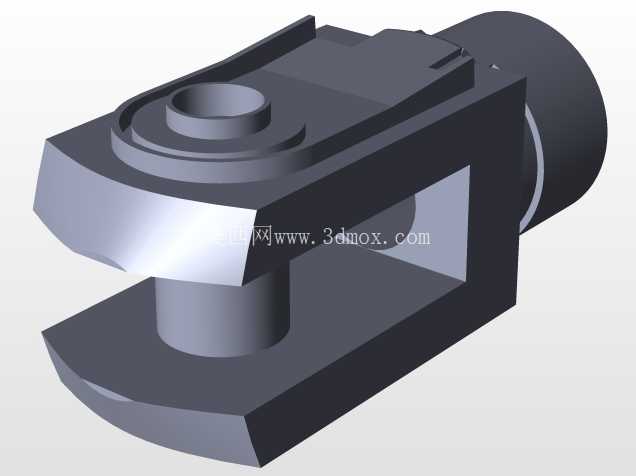

　　基板侧方伸出两个同轴的筒状铰接座，两个铰接座的内孔同轴度要求控制在Φ0.03mm以内，用来穿装铰接转轴，上下两个铰接座之间预留的间隙刚好容纳配套摆臂的连接端，避免摆臂转动时出现轴向窜动。设计时特意将铰接座的旋转行程限制在130度，这个角度是匹配折布机摆臂的往复摆动范围设定的，摆臂从初始垂直到最大展开位置刚好转动130度，不需要额外加装行程限位块，靠铰接构件自身的结构限位就能实现角度控制，减少了整机的零件数量，也降低了后期维护时的调整工作量。

　　从安装边界来看，整个构件的基板厚度控制在6mm，铰接座的外圆直径比基板厚度大8mm，安装时需要在机架立板上对应铰接座的位置预留直径18mm的避让沉孔，避免铰接座与机架立板发生干涉，保证转动副的活动顺畅。构件的整体长度控制在120mm以内，宽度方向加上铰接座的外伸尺寸总宽为38mm，不会占用折布机摆臂周边过多的安装空间，给相邻的布料导向杆、压布组件预留出足够的布置位置。材质选用常用的压铸锌合金，兼顾了结构强度与压铸成型的工艺性，批量生产时可以通过压铸一次成型主体结构，只需要对铰接内孔、安装孔进行少量的机加工就能达到装配精度要求，有效控制了零件的加工成本。

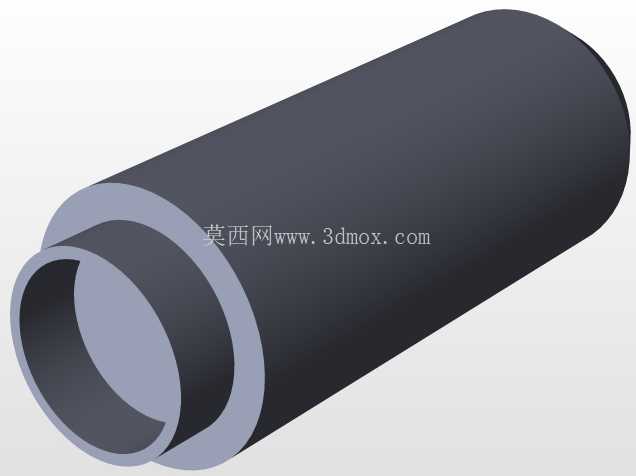

　　在实际使用场景中，这类铰接构件的转动副位置需要定期加注润滑脂，降低转轴与铰接孔之间的磨损，保证设备长期运行后转动角度不会出现偏差，避免因为铰接件磨损导致折布长度不一致、布料堆叠歪斜的问题。设计阶段做受力校核时，按照折布机摆臂带动布料摆动时的最大冲击载荷计算，构件的最大应力出现在基板与铰接座的连接位置，通过在连接位置设置2mm的过渡圆角，有效分散了应力集中点，避免长期交变载荷下出现根部断裂的问题。安装孔的沉头设计可以让固定螺栓的头部完全沉入基板平面内，不会突出表面刮蹭经过的布料，也不会对摆臂的转动造成干涉。铰接座的端面设计有1mm的止口，安装配套的轴套时可以快速定位，保证轴套安装后与铰接孔同轴，减少转轴转动时的径向跳动。这类构件虽然是折布机上的小型结构件，但加工精度与结构合理性直接影响整台折布机的折布质量，一旦铰接件出现磨损松旷，就会导致折出的布堆边缘不齐、每层布料的长度误差超标，直接影响后续的打包、裁切工序精度。
