带侧置副箱的翻盖式工业箱体结构设计

这款带侧置副箱的翻盖式钣金箱体，在车间现场的电控集成、小型工装收纳、户外检测设备防护场景中都有很高的适配性，不少做产线改造的工程师在做分布式控制单元布局时，都会优先选用这类结构的箱体作为载体。从实际使用场景来看，主箱体的大容积翻盖设计，能够容纳尺寸较大的控制板卡、接线端子排或是小型气动元件，日常检修时不需要完全拆解箱体，掀开上盖就能直接接触内部所有安装位，比侧面开门的箱体操作空间更充裕，尤其是在设备排布紧凑的产线侧方，不需要预留侧面开门的回转空间，对安装场地的边界要求更低。侧置的小型副箱可以独立放置易损耗的备用元件、接线端子或是小型开关模块，和主仓的核心部件做物理分隔，避免日常更换小零件时触碰主仓内的精密接线或是核心元件，降低误操作带来的设备故障风险。

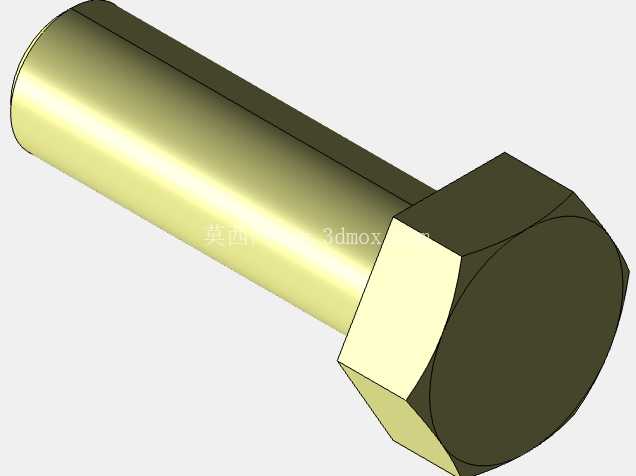

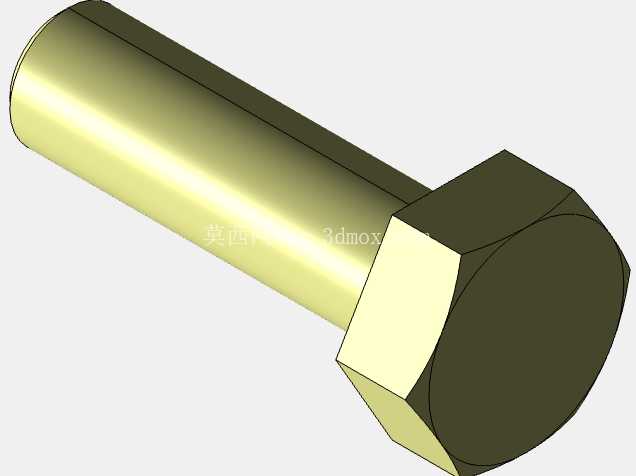

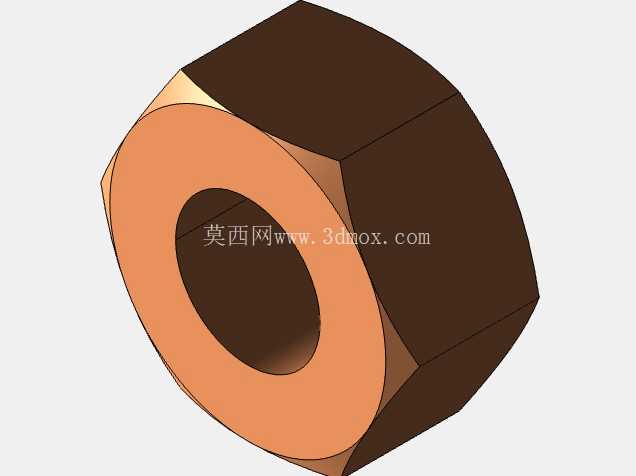

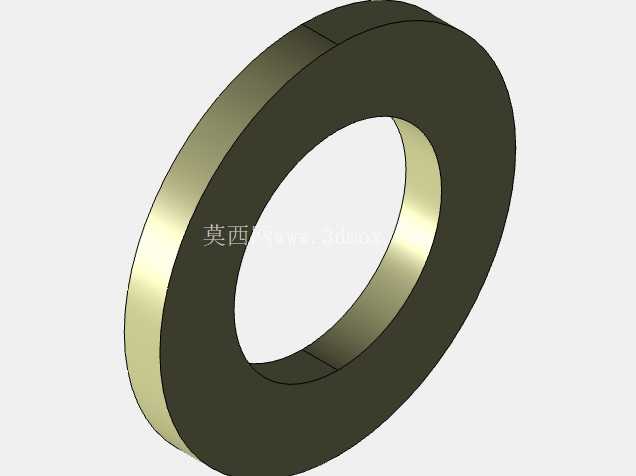

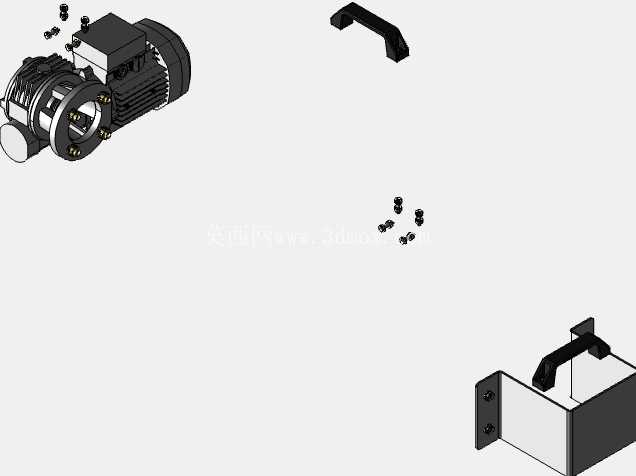

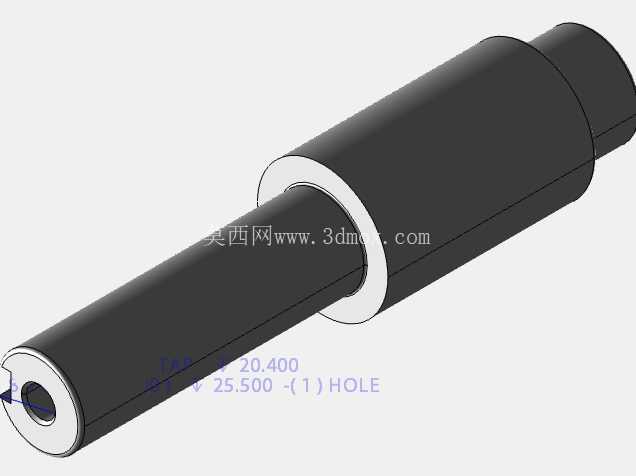

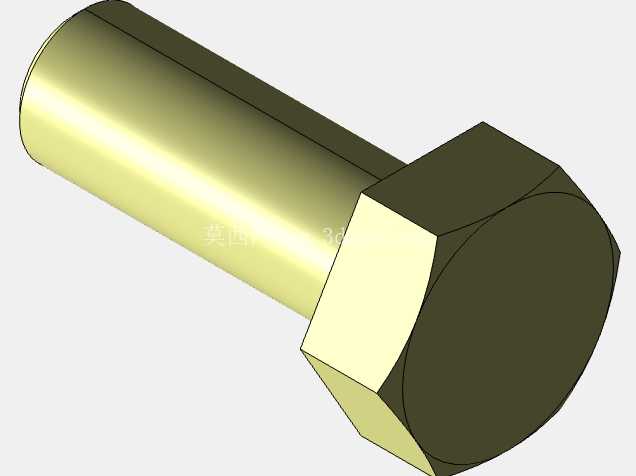

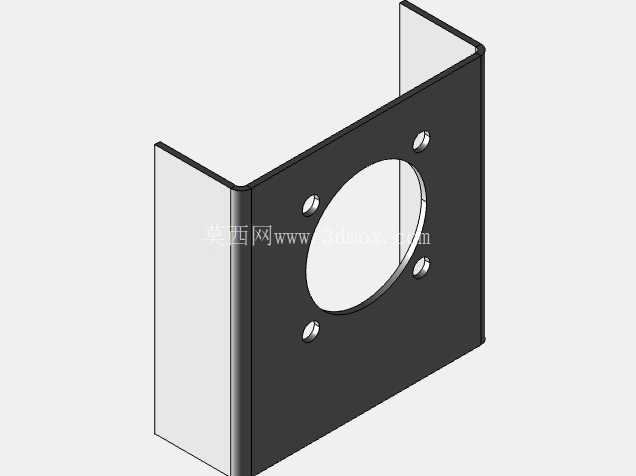

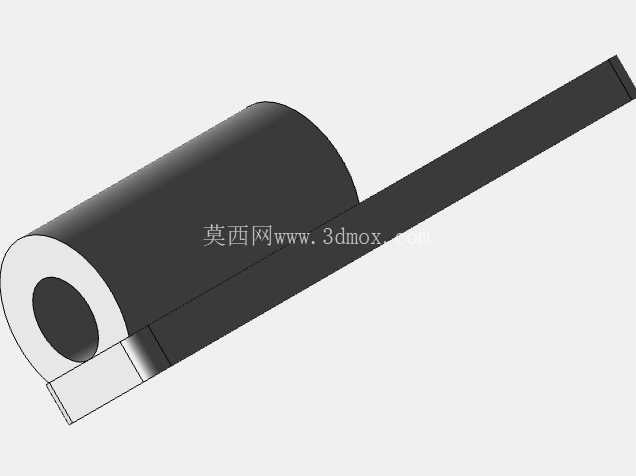

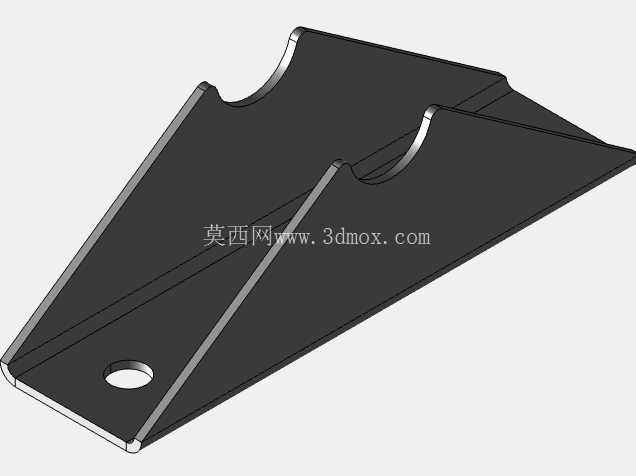

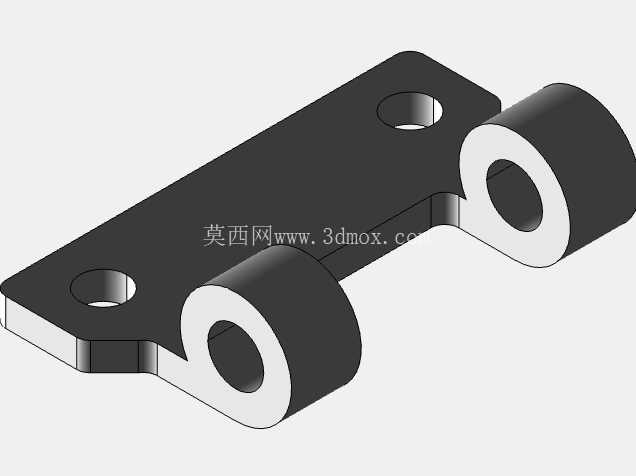

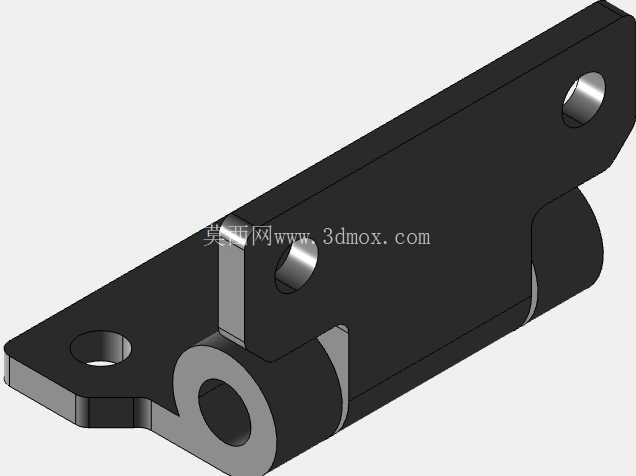

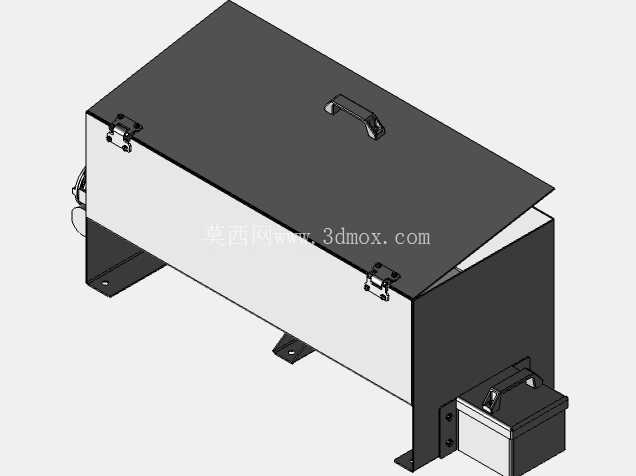

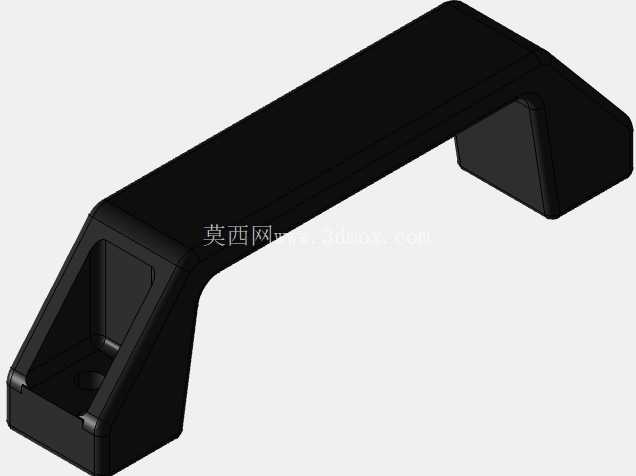

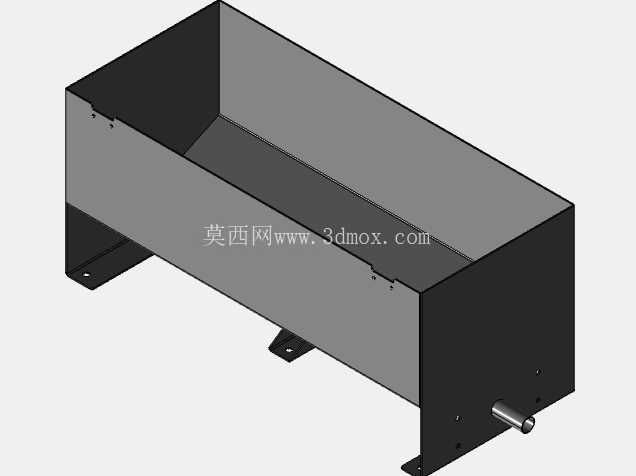

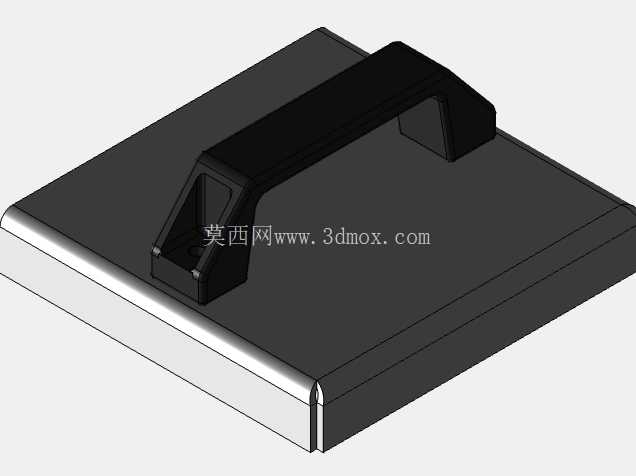

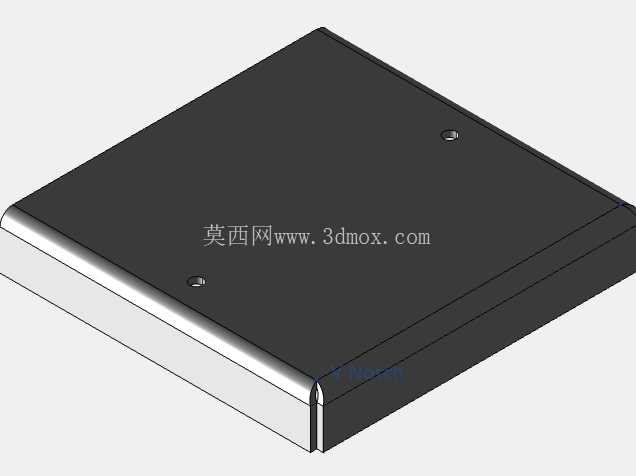

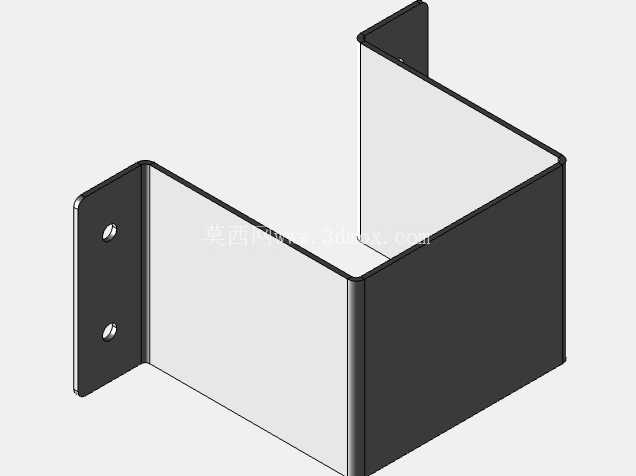

从结构设计的细节来看，上盖和箱体主体采用的是后侧隐藏式铰链连接，开合过程中不会出现上盖和箱体侧壁干涉的情况，上盖顶面加装的嵌入式提手，既方便单人完成开盖操作，也不会额外增加箱体的整体外凸尺寸，不会影响箱体在狭窄空间内的安装排布。箱体前侧和侧部分别设置的弹簧搭扣，闭合后能够提供足够的压紧力，让上盖和箱体边框的密封胶条充分贴合，在多粉尘、少量切削液飞溅的机加工车间环境下，能够阻挡大部分粉尘和溅液进入箱体内部，保护内部元件的运行稳定性。箱体底部延伸出的L型安装支架，预留了长圆形的安装孔位，现场安装时可以根据实际的安装基面螺栓位置做小范围的位置调整，不需要二次扩孔，降低现场安装的加工工作量，支架的折弯角度经过强度校核，在箱体满载元件的情况下，不会出现支架变形导致箱体倾斜的问题。

设计过程中优先考虑了钣金加工的工艺可行性，所有折弯边都预留了合理的折弯半径，避免折弯处出现应力集中导致的开裂问题，箱体的拼接边全部采用点焊加密封胶的处理方式，既保证拼接强度，也能提升箱体的整体防护性能。主箱体和侧置副箱之间采用可拆卸的螺栓连接结构，如果现场不需要副箱结构，也可以直接拆除副箱，单独使用主箱体，适配不同的安装需求。从安装边界尺寸来看，主箱体的长宽高比例适配常规的墙面安装、设备侧壁安装以及支架立式安装三种方式，安装支架的孔位间距符合通用的工业安装标准，可以直接替换同尺寸规格的传统箱体，不需要重新设计安装基面，降低设备改造的成本。上盖的开合角度设置在100度左右，开盖后上盖不会因为自重自行回落，检修时不需要额外的支撑部件固定上盖，单人就可以完成内部元件的接线、调试和更换操作，提升现场维护的效率。箱体的边角处都做了小圆弧的折弯处理，避免安装和维护过程中尖锐的边角划伤操作人员，符合工业设备的安全设计要求。
