三辐式手轮转向操控结构设计

这类手轮结构常见于中小型工业设备的手动操控环节，从车间里的立式铣床进给调节、管道阀门的开度控制，到小型特种车辆的转向操控、工装夹具的锁紧调节，都能看到同类型结构的应用。不同于大直径的冲压焊接手轮，这款三辐式手轮采用一体化的曲面轮缘设计，轮缘表面做了分段式的防滑纹理处理，操作人员戴劳保手套操作时也能获得足够的摩擦力，不会出现手打滑的情况，哪怕是手上沾有少量切削液或者润滑脂，也能稳定施加操控力矩。

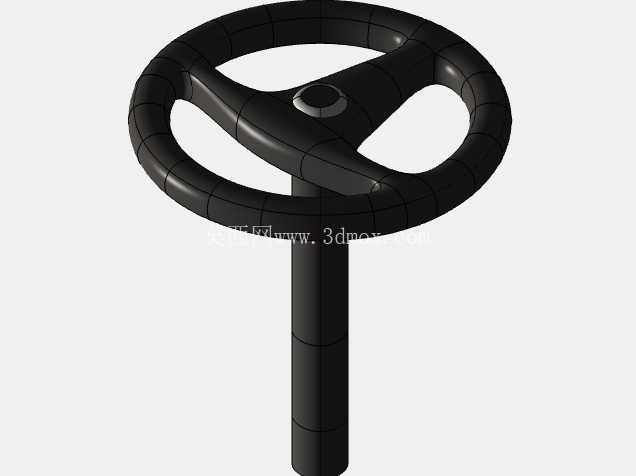

从结构设计逻辑来看，三辐条的布局相比传统两辐或者四辐结构，在同等材料用量下能获得更均衡的抗扭刚度，轮缘受到侧向力的时候不会出现明显的形变，辐条和轮缘的过渡位置做了大圆角处理，避免应力集中导致的结构断裂，中心位置的凸台是安装定位的核心基准，内部预留了和阀杆、调节轴配合的键槽安装位，安装时可以直接和传动轴做周向固定，不需要额外加装转接套，减少了装配环节的累计误差。下方延伸的立柱是和设备主体连接的支撑段，柱身做了等直径的光轴设计，表面粗糙度控制在适合配合的区间，既可以穿过设备面板做转动支撑，也可以在柱身加工定位卡槽，配合锁紧螺母实现手轮的轴向固定，不会在长期转动过程中出现轴向窜动。

实际选型应用时，需要注意手轮的安装边界尺寸，轮缘的最大回转直径决定了操作时需要预留的手部活动空间，这类中等直径的手轮，单手握持转动时的操作力大概在10到25牛之间，适合不需要大扭矩锁紧的调节场景，如果是需要大扭矩的重载阀门调节，就需要搭配更大直径的手轮结构。轮缘的截面采用了贴合人手握持弧度的椭圆造型，不是生硬的圆形截面，长时间操作的时候不会硌手，辐条的倾斜角度经过优化，转动到任意角度都能找到合适的施力位置，哪怕是手轮转到下半圈，也不需要操作人员弯腰或者大幅度扭转手腕就能完成转动操作。

在结构细节处理上，中心的装饰盖既可以遮挡内部的固定螺栓，避免螺栓外露积灰或者被切削液腐蚀，也能提升整体的外观整洁度，轮缘和辐条的壁厚做了均匀化处理，不管是采用压铸成型还是注塑加工，都不会出现壁厚不均导致的缩痕或者内部气孔，成型后的成品尺寸一致性好，不需要做大量的后续机加工就能满足装配要求。安装的时候需要注意，中心安装孔的轴线要和传动轴的轴线保持同轴，偏差过大的话会导致手轮转动时出现偏心晃动，长期使用会加剧传动轴的磨损，手轮和设备面板之间要预留1到2毫米的间隙，避免转动时轮缘背面和面板发生摩擦，增加不必要的操作阻力。

这类手轮的应用场景不局限于工业设备，在一些民用设施、农业机械的手动调节部位也能适配，相比带摇把的手轮，这种封闭式的轮缘结构没有突出的摇柄，不会在设备运转时勾挂操作人员的衣物，安全性更高，三辐条之间的镂空区域既减轻了整体重量，也方便操作人员快速抓握，需要快速转动调节的时候，手指可以穿过镂空区域带动手轮快速回转，比实心轮盘的操作效率更高。设计过程中还要考虑材料的选择，如果是用于户外设备或者有腐蚀环境的场景，需要选用耐候性好的工程塑料或者做了防腐涂层的金属材料，普通车间室内使用的话，采用压铸铝合金或者增强尼龙材料就能满足强度要求，同时控制整体的制造成本。
