石油开采作业用环形波纹膨胀密封结构

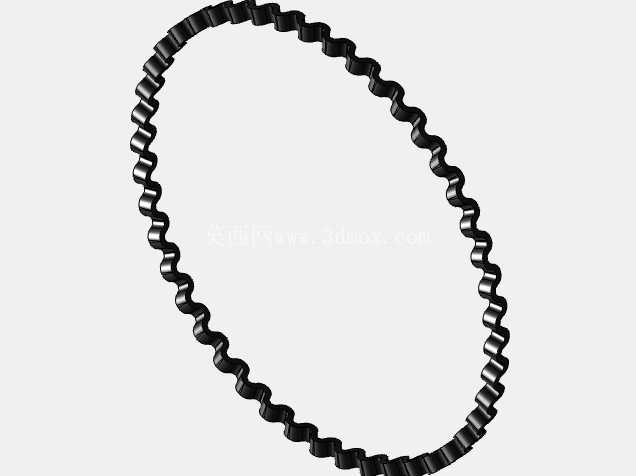

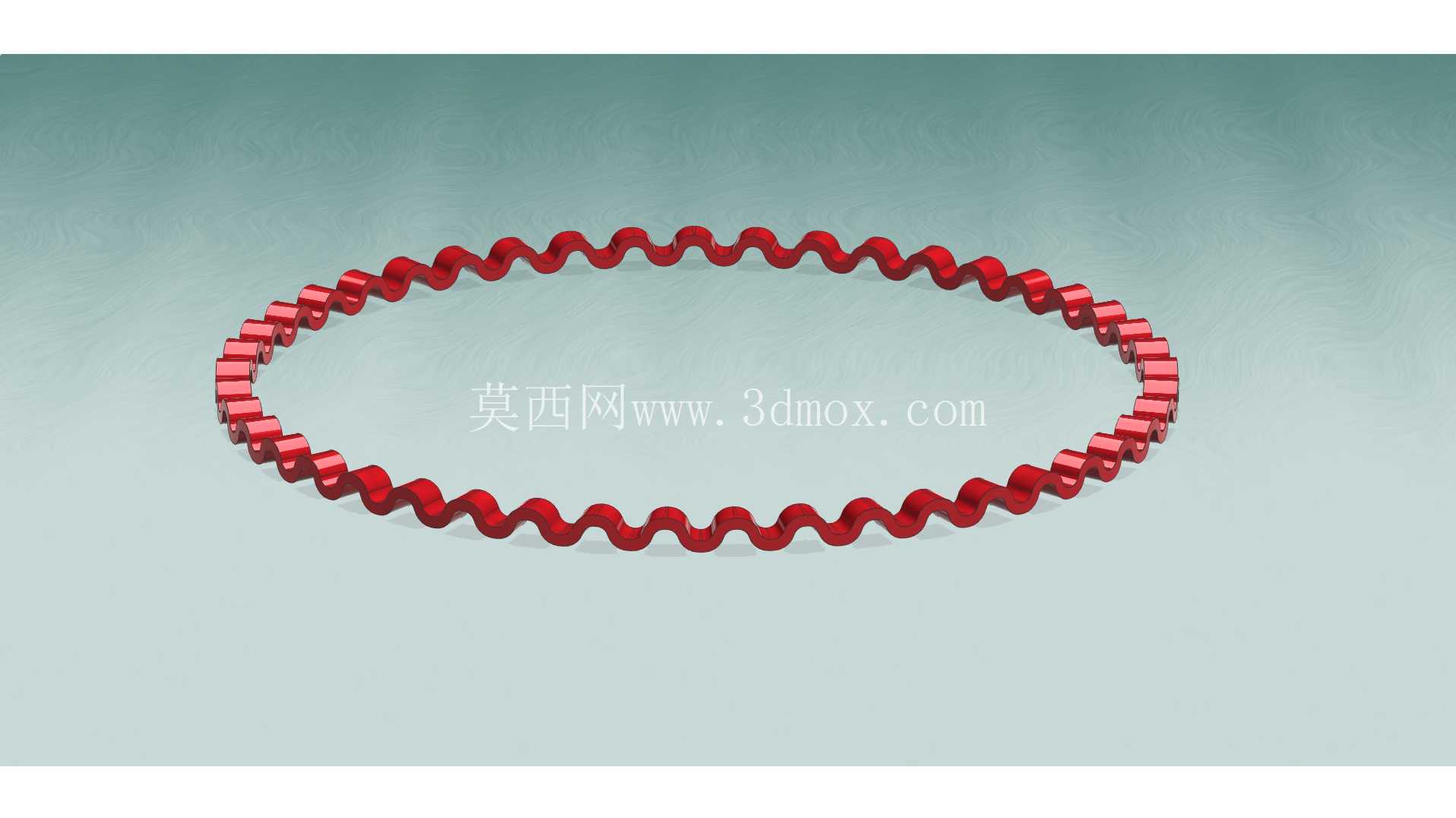

　　在油气田井下作业场景中，这类环形波纹结构的膨胀部件是分层压裂、管柱密封作业里的核心执行元件，主要作用是在管柱下入指定井段后，通过液压或机械驱动实现径向膨胀，紧密贴合套管内壁，完成层间封隔，避免不同压裂层位的流体窜通，保障分段压裂、堵水、酸化等工艺的实施精度。不同于常规的胶筒类密封件，这种金属波纹式膨胀结构采用连续波浪形环形设计，整体为闭合环状结构，波纹段的截面采用等壁厚圆弧过渡设计，每个波峰与波谷的曲率半径经过反复校核，既保证膨胀过程中金属材料的延伸率处于许用范围内，避免出现应力集中导致的开裂，又能在膨胀后提供足够的径向贴合压力，适应套管内壁的轻微锈蚀、椭圆度偏差等实际工况缺陷。

　　从设计逻辑上看，该结构的波纹节距是核心参数之一，节距过小会导致膨胀所需的轴向推力过大，增加作业时的管柱载荷，节距过大则会降低膨胀后的密封比压，容易出现密封失效，建模过程中需要先根据目标套管的内径尺寸，确定膨胀后的最大外径，再反推波纹的展开长度，预留足够的材料延伸余量，同时要考虑井下高温环境下的材料热膨胀量，避免常温下装配尺寸合格，在井下高温工况下出现卡滞或密封力不足的问题。

　　安装边界方面，该部件需要配套两端的支撑接头与坐封机构，装配时波纹段的同轴度公差需要控制在0.5mm以内，避免坐封过程中出现偏磨，导致局部波纹提前屈服失效；环形结构的闭合焊缝位置需要做圆滑过渡处理，不能有凸起或焊接缺陷，否则会在膨胀过程中成为应力薄弱点，造成部件断裂。实际作业中，这类膨胀结构相比传统橡胶密封件，耐温耐压性能更优，能够适应深井、超深井的高温高压工况，同时耐油、耐酸碱腐蚀的能力更强，不会出现橡胶件长期浸泡在井下流体中老化溶胀的问题，使用寿命更长。

　　建模时需要重点关注波纹段的曲面连续性，每个波的曲面都要保证G2连续，避免在有限元分析时出现网格畸变，影响应力计算结果的准确性；同时要预留出坐封机构的连接接口尺寸，两端的连接端面需要设计对应的密封槽，配合O型圈实现与上下接头的静密封，防止流体从部件内部窜流。在现场应用中，这类部件还需要根据不同的井身结构调整波纹的数量与波高，对于套管变形较大的老井作业，可以适当增加波纹数量，提升结构的变形适应能力，对于高压气井作业，则需要适当增加波纹段的壁厚，提升结构的承压能力，避免坐封后被高压流体击穿。整个结构没有多余的冗余设计，所有曲面都服务于膨胀变形与密封功能，环形闭合的形态完全适配井下管柱的圆形截面，安装时不需要额外的导向结构，随管柱下入即可，作业完成后可以通过上提管柱实现结构回缩，顺利起出管柱，不会出现卡井事故。
