设备后侧支撑腿焊接组焊件结构

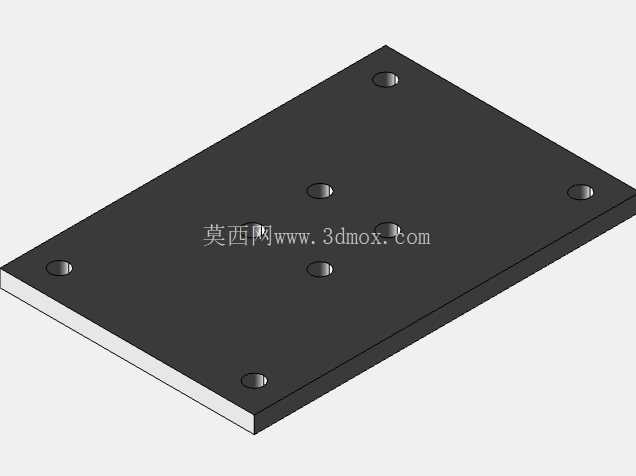

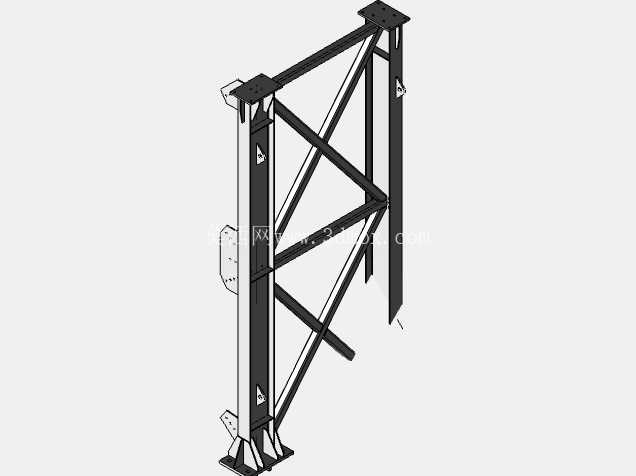

　　这类后侧支撑腿焊接组件，多应用在需要大跨度承重、侧向抗扭的立式工业设备机架上，常见于大型仓储货架的侧立柱组、高空作业平台的底架支撑段、输送线的侧边承重立柱，以及部分移动式工程设备的尾部支撑结构，核心作用是承担设备上部传递的竖向载荷，同时抵消设备运行过程中产生的侧向倾覆力矩，保障整机运行时的结构稳定性。从结构组成来看，整个组件采用矩形型钢作为主立柱基材，主立柱沿竖向通长布置，上下两端分别加工有带安装孔的连接法兰板，上端法兰用于和设备上部的主横梁框架对接，下端法兰用于和设备底部的行走底架或者固定地脚连接，法兰板上的安装孔位均按照配合件的螺栓规格做了适配，孔边预留了足够的螺栓拧紧操作空间，避免现场装配时出现工具干涉。

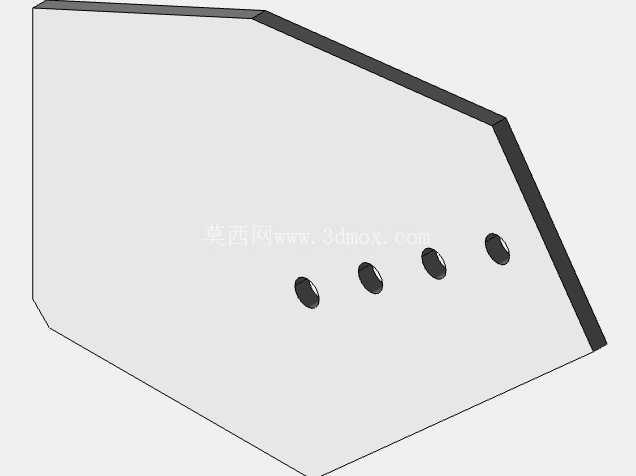

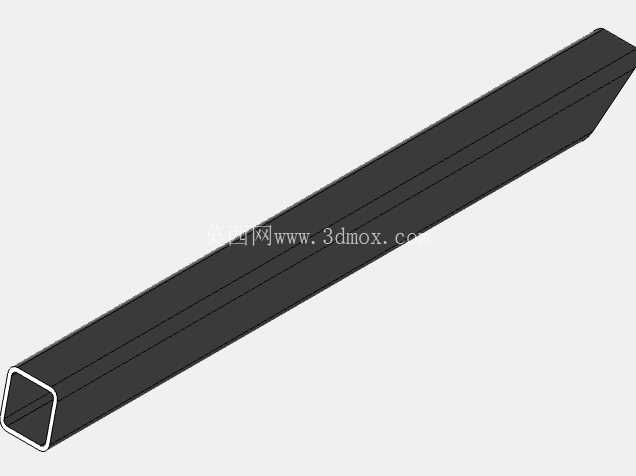

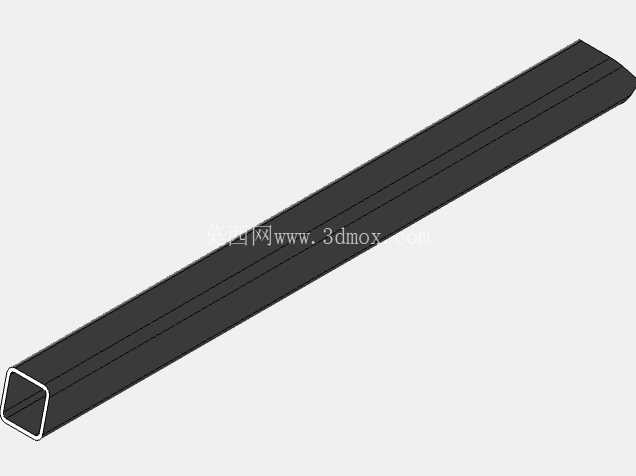

　　斜向支撑采用同规格矩形型钢裁切后斜向布置，分别连接主立柱的不同高度点位与相邻的横向连接段，形成多组三角形稳定桁架结构，这种布置方式可以在不额外增加过多构件重量的前提下，大幅提升整个支撑腿的抗侧弯刚度，避免主立柱在长期偏载作用下出现侧向弯曲变形。主立柱侧面还预留了多组安装支板，这些支板上预先加工了定位孔与安装孔，用于固定设备侧部的走线管、防护板、辅助操作组件等附属部件，支板的焊接位置经过精准定位，和主立柱的贴合面满焊处理，焊后做了焊渣清理与平面度修整，保障后续附属件安装时不会出现贴合间隙。设计过程中，首先根据设备整机的额定承重、工作时的最大侧向风载或者运行冲击载荷，计算主立柱所需的截面惯性矩，选定适配的矩形型钢规格，避免截面过小导致刚度不足，或是截面过大造成材料浪费。斜撑的角度经过反复校核，最终选定的角度可以让斜撑同时承担部分竖向载荷与侧向载荷，避免斜撑仅受拉或者仅受压导致的局部应力集中，所有斜撑和主立柱的连接节点都做了加劲板补强，加劲板贴合在立柱与斜撑的夹角位置，分散焊缝处的集中应力，避免长期交变载荷下焊缝出现开裂。

　　安装边界方面，整个支撑腿组件的整体宽度控制在适配设备侧部安装空间的范围内，竖向高度根据设备整机的作业高度做匹配，上端法兰的安装孔位和上部横梁的孔位完全同轴，下端法兰的孔位和底架的安装孔位一一对应，组件整体焊接完成后做了整体去应力处理，避免焊接残余应力导致后期安装时出现孔位错位。主立柱上的所有外露安装面都做了铣平处理，保障连接时的贴合精度，斜撑和主立柱的焊缝均采用连续角焊缝，焊缝高度按照构件的壁厚做匹配，既保证连接强度，又不会因为焊缝过大导致构件出现焊接变形。

　　实际应用中，这类焊接支撑腿相比铸件支撑腿生产周期更短，结构调整灵活性更高，可以根据不同的设备参数快速调整型钢长度与支撑布置方式，相比单一型材立柱，桁架式的焊接结构抗扭性能提升明显，在承受偏载时的形变量更小，能够有效保障上部设备的运行精度，避免因为支撑结构变形导致设备运行卡滞、部件磨损加剧等问题。组件上预留的附属件安装支板，在设计时就同步考虑了后续附属部件的安装路径，避免后期现场加装部件时需要在主立柱上额外钻孔破坏结构强度，所有支板的焊接位置都避开了主立柱的主要受力截面，不会对主立柱的承重能力造成削弱。
