车辆通用液压阻尼螺旋弹簧减震结构

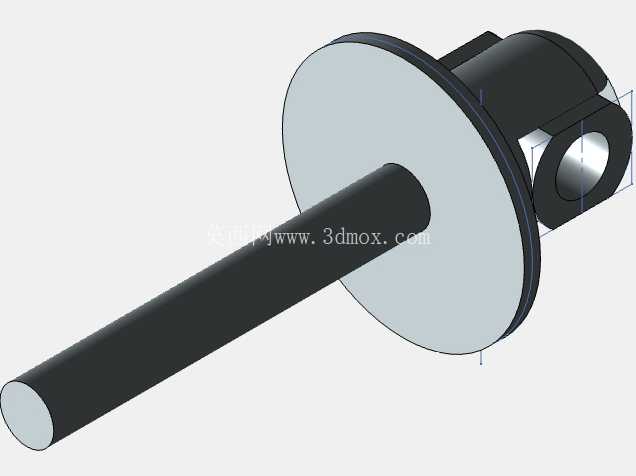

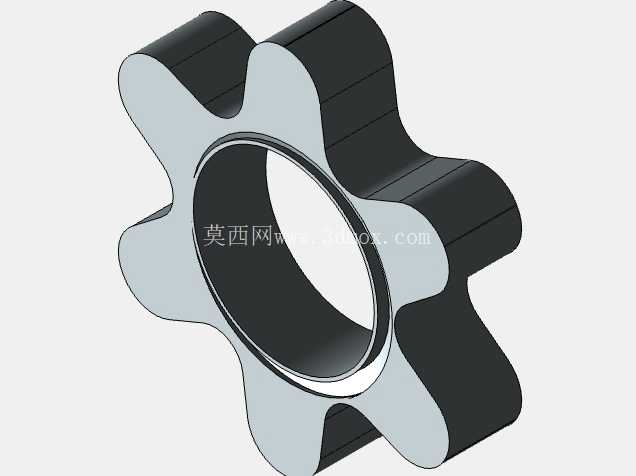

做底盘结构匹配的时候，最先要卡的就是减震器的安装边界，这个结构的两端吊耳是标准的铰支连接形式，安装孔同轴度公差控制在0.05mm以内，适配多数乘用车辆、小型工程设备的悬架安装点位，不需要额外改安装支架的孔位，做总装布置的时候能省不少校核的功夫。中间的阻尼缸采用中空活塞结构，缸体外径和螺旋弹簧的内径做了0.8mm的间隙配合，弹簧不会在工作过程中出现偏磨、卡滞的问题，这一点在做动态干涉校验的时候已经验证过，全行程压缩、回弹过程中，弹簧和缸体的间隙始终保持均匀，不会出现局部蹭碰的异响问题。

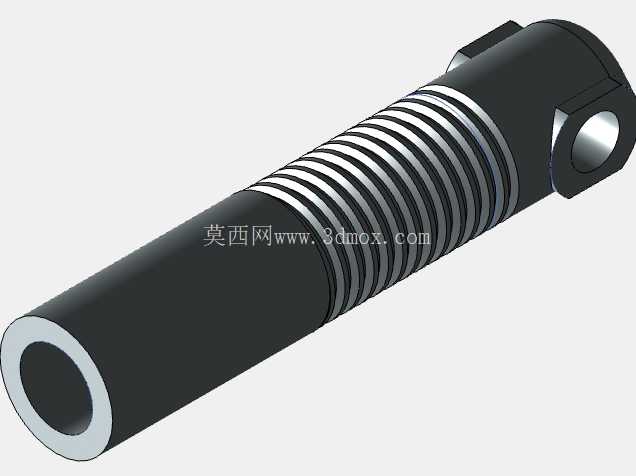

从实际使用场景来说，这类减震结构不只是用在乘用车的前后悬架，小型非道路工程机械、场地作业车辆的座椅减震、作业机构缓冲也能适配，核心的作用就是把路面或者作业端传递过来的冲击动能，通过螺旋弹簧的形变存储、阻尼介质的流动耗散掉，避免刚性冲击直接传递到车架或者作业平台上，提升整机的运行平顺性，也能延长周边结构件的疲劳寿命。设计的时候特意做了结构简化，没有加多余的防尘罩、调整旋钮这类附属结构，缸体外壁的弹簧安装位做了等距的定位环槽，弹簧装配的时候不需要额外做定位工装，直接卡入环槽就能保证两端的安装垂直度，不会出现弹簧装歪导致的侧向力问题。

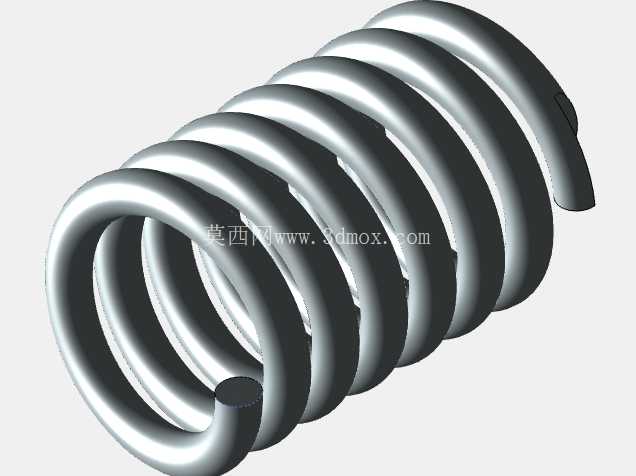

尺寸边界上，整个结构的总长度在完全伸张状态下适配320mm安装距的悬架点位，压缩极限行程是80mm，这个行程参数覆盖了多数紧凑型SUV、轻型载货车辆的悬架动行程需求，两端吊耳的连接孔内径是16mm，适配标准的M14连接螺栓，配合橡胶衬套使用就能过滤掉高频的小幅振动，避免金属铰接点的硬接触磨损。阻尼缸的内壁做了光滑处理，活塞和缸壁的配合间隙控制在0.02mm，既能保证阻尼力的输出线性，也不会因为间隙过大出现阻尼介质泄漏的问题，螺旋弹簧的线径是8mm，有效圈数是12圈，刚度匹配在25N/mm，这个参数下空载状态下的弹簧预压量是15mm，不会因为车辆空载就出现减震器伸张到极限的拉扯问题，满载状态下弹簧的压缩量也不会超过材料的屈服极限，正常工况下的疲劳寿命能满足30万次以上的往复冲击要求。

做三维建模的时候，所有的配合面都做了公差标注，装配关系完全按照实际生产的装配顺序来，导入总装文件的时候不需要重新调整配合约束，直接就能做运动仿真，能直观看到全行程下的部件运动轨迹，校核和周边控制臂、转向拉杆的间隙是否满足要求。很多新手做悬架设计的时候容易忽略减震器的安装角度，这个结构的吊耳铰接面做了平行度校准，安装时只要保证减震器轴线和弹簧跳动轨迹的夹角在2度以内，就不会出现侧向力过大导致的油封过早磨损问题，结构上没有复杂的异形曲面，不管是做3D打印样件验证，还是开模做量产件，加工难度都很低，缸体采用圆钢车削就能成型，弹簧是标准的圆柱螺旋弹簧，不需要定制特殊的端面结构，能有效缩短样件制作的周期，也能降低后续量产的成本。

在做动态特性匹配的时候，这个结构的阻尼系数和弹簧刚度做了匹配调校，压缩行程的阻尼力是回弹行程的三分之一，遇到大冲击的时候弹簧能快速压缩吸收能量，回弹的时候阻尼力变大，拉住弹簧不会出现多余的余振，不会让车辆经过颠簸路面之后出现多次弹跳的问题，这个阻尼特性的调校逻辑和多数量产车辆的减震器调校方向一致，不需要重新做阻尼阀系的匹配就能直接用到原型车的试制阶段，做结构验证的时候可以直接套用这个模型做台架仿真，省去了从零开始建模的时间，也能避免因为建模时的结构细节错误导致仿真结果出现偏差。
