摇臂加工定位装夹工装结构设计

　　在摇臂类零件的铣削、钻孔、铰孔等多工序机加工场景中，零件的定位精度与装夹刚性直接决定了最终加工尺寸的形位公差达标率，这套摇臂加工夹具正是针对摇臂类异形结构零件的加工痛点开发的专用装夹结构。从实际产线应用来看，摇臂类零件本身带有不规则的悬臂连接结构，常规平口钳装夹时极易出现装夹变形、定位基准偏移的问题，尤其是在加工摇臂上的同轴孔系、端面安装位时，重复装夹的累计误差往往会导致后续装配环节出现配合间隙超差、连接孔位错位的问题，这套夹具通过基准面贴合+多点定位的设计逻辑，从根源上规避了这类装夹缺陷。

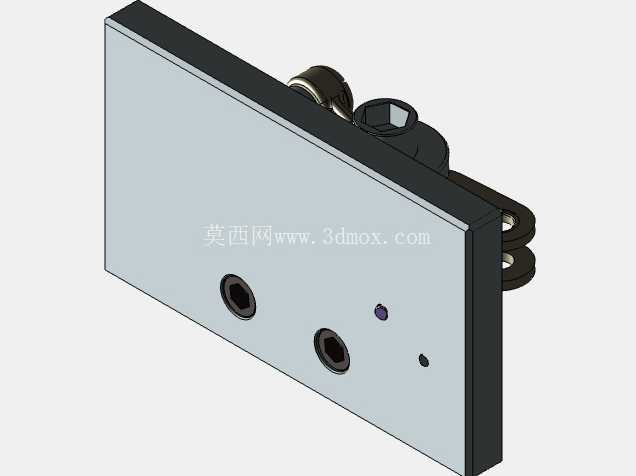

　　夹具主体采用整块调质钢板加工作为安装基座，基座的大平面作为主要定位基准面，加工时经过平磨处理保证平面度公差控制在0.02mm以内，与机床工作台连接时可通过基座侧边的压紧槽实现快速固定，不需要额外制作过渡连接板，适配常见的立式加工中心、数控铣床的工作台T型槽安装尺寸。基座上设置的两个内六角定位销孔对应摇臂零件上的两个主安装孔位，装夹时先将零件的基准孔对准定位销插入，实现零件的主定位约束，限制零件沿X、Y轴的平移以及绕Z轴的转动自由度，旁边设置的小型辅助定位点则顶住摇臂的悬臂侧面，抵消加工过程中刀具切削带来的侧向扭转力，避免悬臂部位在切削力作用下产生振颤。

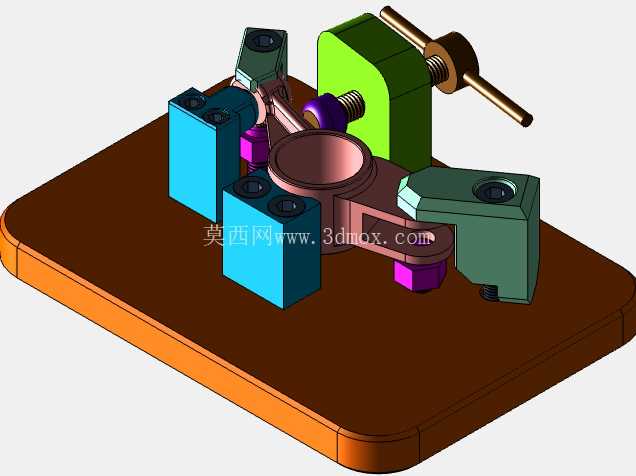

　　夹具上集成的压紧组件采用旋转式压块结构，压块的压紧位置刚好对应摇臂零件的实体加强部位，避开了零件的薄壁区域和待加工面，压紧力通过调整螺栓的锁紧力矩控制，既保证装夹足够牢固，不会在铣削走刀时出现零件移位，又不会因为压紧力过大导致零件产生弹性变形，加工完成松开压块后零件不会出现回弹变形。从设计思路上看，这套夹具没有采用复杂的气动、液压压紧结构，全部采用机械螺纹连接的压紧与定位结构，一方面降低了夹具本身的制造成本，车间常规的铣、磨、钻加工设备就能完成夹具的制作，不需要特殊的加工工艺；另一方面纯机械结构的可靠性更高，在车间多油污、多切削液的加工环境下不会出现密封件损坏、管路泄漏的问题，日常维护只需要定期清理定位面的切屑、检查定位销的磨损情况即可，维护成本极低。在实际加工验证中，使用这套夹具装夹摇臂零件时，单件装夹时间可以控制在1分钟以内，相比传统的划线找正装夹方式效率提升60%以上，加工出的摇臂孔位同轴度可以稳定控制在0.03mm以内，端面与孔轴线的垂直度公差满足IT7级加工要求，完全适配摇臂零件后续的总成装配需求。夹具的安装边界经过优化，整体厚度控制在合理范围内，装夹零件后不会超出机床的Z轴行程范围，加工时刀具的走刀路径不会与夹具本体产生干涉，无论是进行端面铣削还是孔系加工，都能保证刀具在全行程范围内的运动安全。

　　针对摇臂零件悬臂端刚度不足的问题，夹具在悬臂下方设置了隐形辅助支撑，支撑头采用可调整结构，装夹时根据零件的实际铸造尺寸微调支撑高度，刚好贴合悬臂的下表面，不施加额外的顶紧力，只起到抵消切削振颤的作用，不会因为过定位导致零件装夹变形。整套夹具的结构没有冗余设计，所有的定位、压紧元件都采用标准化的紧固件，后续如果出现定位销磨损、压块损坏的情况，可以直接采购标准件更换，不需要重新加工定制非标零件，大幅降低了夹具的长期使用成本。在批量加工场景中，这套夹具可以配合机床的自动对刀仪实现工件坐标的快速设定，不需要每一件零件都重新找正坐标，进一步压缩了单件加工的辅助时间，非常适合中小批量的摇臂类零件加工生产，也可以作为同类型异形悬臂零件装夹设计的参考结构，通过更换定位销和调整压块位置，就能快速适配不同尺寸规格的摇臂零件装夹需求。
