压铸模用带安装孔长条成型镶件

在压铸生产的模具结构体系里，这类长条状成型镶件是承担局部型腔成型功能的核心工装部件，日常应用集中在铝合金、锌合金压铸件的批量生产场景，多用于成型压铸件上狭长的直边侧壁、带平行度要求的装配基准面，或是需要单独拆分加工的深腔窄槽结构——之所以把这部分结构从模仁主体上拆分出来做镶件，一方面是因为狭长结构在整体模仁上加工时，深腔铣削的刀具悬伸过长容易出现让刀，导致成型面的尺寸精度超差，拆分后可以在平磨、慢走丝设备上单独加工，能把成型面的平面度控制在0.01mm以内，表面粗糙度也能稳定达到Ra0.8的压铸成型要求；另一方面，压铸生产中金属液高速冲刷的狭长部位是模具损耗的高发区，拆分式镶件在出现冲蚀、热疲劳裂纹后可以快速更换，不用报废整块模仁，能大幅降低模具维护的成本与停机时间。

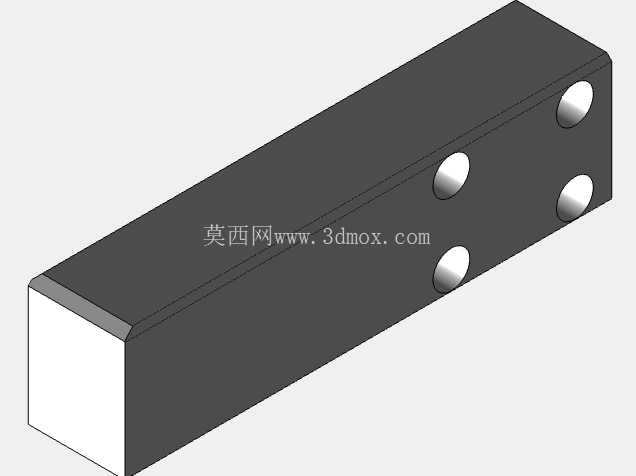

从功能特性上看，这个镶件的主体采用长方体构型，其中一个大面作为直接接触金属液的成型工作面，相邻的侧面设置了四个沉头安装孔，两个孔沿镶件长度方向排布在靠近外侧的位置，另外两个孔排布在镶件的端面侧，这种非对称的孔位排布是为了规避模仁内部的冷却水道与顶针孔位置，避免安装时与其他模具部件发生干涉。安装时镶件嵌入模仁预先加工的型槽内，通过内六角螺丝从背面锁紧固定，型槽与镶件的配合采用H7/m6的过渡配合，既可以保证镶件在反复的冷热交变应力下不会出现移位，又能在更换时顺利敲出，不会卡死在模仁里。

设计这类镶件的时候，首先要确定的是成型面的加工余量与收缩率补偿，不同压铸合金的收缩率存在差异，铝合金压铸通常取0.5%-0.7%的收缩补偿值，锌合金则取0.3%-0.4%，补偿值要沿成型面的法向叠加，不能简单按整体比例缩放，否则会导致成型后的压铸件装配尺寸超差。其次是安装孔的沉头深度设计，沉头深度要比所用螺丝的头部厚度深0.2-0.3mm，保证螺丝锁紧后头部不会高出镶件的背面，避免镶件装入模仁时出现贴合不严的问题，同时孔位的边缘要做C0.5的倒角，既可以去除加工毛刺，也能在安装时起到导向作用，方便螺丝顺利拧入模仁的螺纹孔。

关于安装边界，这类镶件的长度方向要比模仁上对应的安装槽短0.02-0.03mm，预留出热膨胀的间隙——压铸生产时模具温度会维持在180-250℃，钢材的线膨胀系数约为1.2e-5/℃，如果长度方向不留间隙，受热膨胀后镶件会挤压模仁槽壁，导致模仁出现局部变形甚至开裂。镶件的厚度方向要保证成型面高出模仁本体0.05mm，合模时这个高出的部分会与定模贴合形成封料面，防止金属液从镶件与模仁的配合缝隙里窜出形成飞边，减少后续压铸件的去毛刺工作量。另外，镶件的非成型棱边都要做倒钝处理，避免装配时划伤操作人员或是模仁的配合面，成型面与安装面之间的垂直度公差要控制在0.02mm以内，保证装配后成型面的位置精度符合模具设计要求。

在实际生产验证环节，这类镶件装配完成后要先进行空合模检查，用红丹粉涂抹成型面，观察合模后红丹的接触痕迹，保证封料边的接触率达到90%以上，避免生产时跑料。首次试模时要留意镶件部位的压铸件成型质量，如果出现局部缺料或是冷隔，要对应检查镶件附近的排气槽是否通畅，不要盲目调整压铸工艺参数；如果镶件配合处出现飞边，要检查镶件的安装是否到位，有没有螺丝没锁紧或是配合间隙过大的问题。日常模具维护时，每次落模后要清理镶件成型面的金属残留，定期检查安装螺丝的预紧力，避免生产过程中螺丝松动导致镶件移位，造成压铸件报废甚至模具损坏。
