压铸模具用端盖组装结构设计

　　这套端盖组装结构主要应用于立式冷室压铸机的定模侧封端环节，在铝合金、锌合金压铸件批量生产工况下，承担模腔端部密封、料流末端导向、开合模过程中局部顶出导向的复合作用，区别于普通注塑模端盖结构，其需要耐受600℃以上的金属液短时冲刷，同时承受合模时数百吨的锁模压力，因此结构设计上做了针对性的强度强化。从实际使用场景来看，该组件安装在压铸模定模板的外侧端面，与定模镶块的端部定位槽直接配合，组装完成后其基准面与模板平面的平行度公差需要控制在0.02mm以内，否则会出现合模错位、飞边过大的问题，甚至在高速压射过程中出现金属液喷溅的安全隐患。

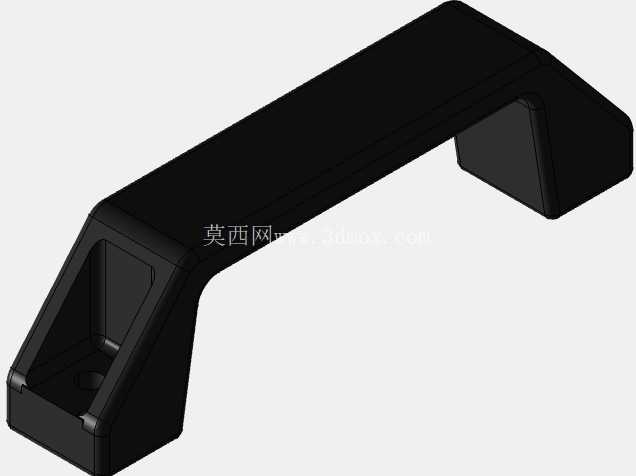

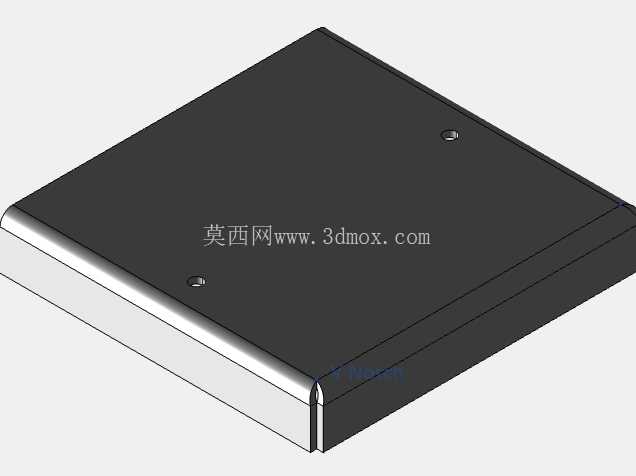

　　设计过程中首先确定了安装边界：组件整体安装平面为正方形，边长适配350吨压铸机的标准模板安装孔位，四个角部预留的沉头孔位置完全匹配通用模架的螺纹孔排布，不需要额外对模板进行二次加工，直接可以通过内六角螺栓完成锁紧固定，减少现场装模的调整时间。凸起的把手式结构并非用于人工搬运，而是开合模过程中与定模拉料机构配合的卡位结构，当动模完成开模动作后，该凸起结构会卡入拉料钩的槽内，带动料柄与定模侧分离，避免料头粘在定模内影响后续取件，结构的倾斜角度经过反复校核，确保开模行程120mm时即可完成脱开动作，不会出现卡滞。

　　两侧的三角加强筋是结构强度的核心保障，由于压射过程中金属液的反压力会直接作用在端盖的内侧平面，普通平板结构在反复受压后容易出现中部凹陷变形，加强筋的厚度设置为12mm，与主体结构采用圆弧过渡，避免应力集中导致的开裂，经过模流仿真验证，在120MPa的压射压力下，结构最大变形量不超过0.015mm，完全满足压铸生产的精度要求。组件的配合面做了分层设计，最内侧的凸台直接插入模腔端部的密封槽内，配合间隙控制在0.03-0.05mm，既可以保证密封效果防止金属液窜入，又不会因为配合过紧导致拆装困难；中间的平面为贴合面，表面粗糙度要求达到Ra1.6，保证与模板贴合后无间隙；外侧的凸起结构表面做了氮化处理，硬度达到HRC55以上，因为长期与拉料钩摩擦，普通材质容易出现磨损导致卡位失效，氮化层深度0.2mm，可以承受至少10万模次的摩擦损耗。

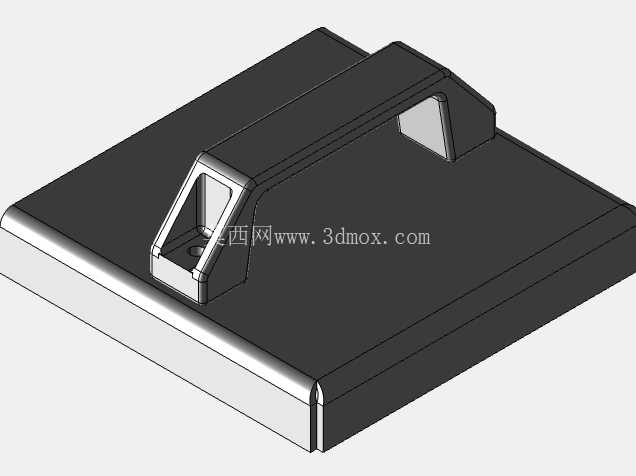

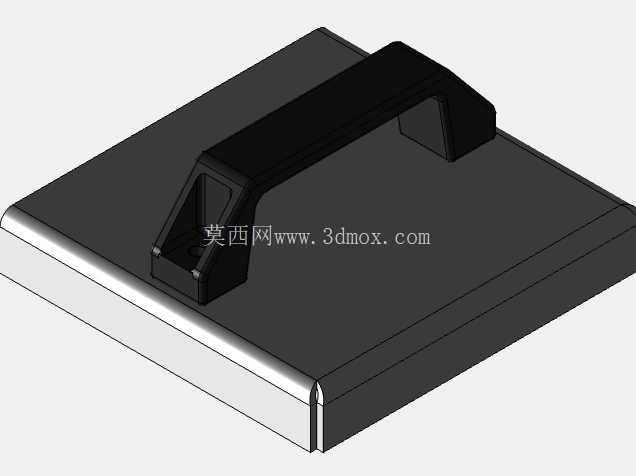

　　在组装逻辑上，该组件分为主体基座、卡位凸块、加强镶块三个部分，通过定位销完成相对位置固定，不需要焊接工序，当某一部分出现磨损或损坏时，可以单独更换配件，不需要整体报废，大幅降低模具的维护成本。实际生产验证中，该结构适配的端盖类压铸件，料头残留长度稳定控制在5mm以内，不需要后续额外的打磨工序，同时开合模过程的卡滞故障率相比传统平板端盖结构降低80%以上，尤其适合薄壁壳体类压铸件的大批量连续生产工况，能够有效减少停机维护时间，提升压铸生产的整体效率。设计时还考虑了热膨胀的影响，组件整体选用H13热作模具钢材质，与模板材质的热膨胀系数接近，在300℃左右的工作温度下，尺寸变化量与模板保持一致，不会因为热胀冷缩出现配合间隙变化导致的飞边问题，冷却水路的接口也预留在组件的侧方，不需要在模板上额外加工水路孔，简化了模架的加工工序。
