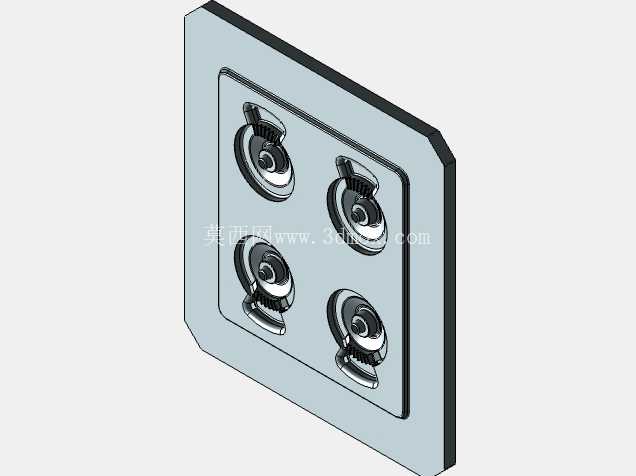

四工位压铸成型模具型腔结构

　　这套四工位压铸成型结构，主要面向中小型锌合金、铝合金压铸件的批量生产场景，常见于卫浴五金、小型汽配压接件、消费电子金属结构件的压铸生产工位，直接安装在对应吨位的卧式冷室压铸机定模安装板上，承担金属熔液充型、冷却固化后成型工件外轮廓的核心作用。从结构布局来看，整体模架采用方形带切边的安装基准面，四个成型工位呈矩形阵列排布，这种排布方式能够最大化利用压铸机的锁模力覆盖范围，单模次可完成四件同规格工件的成型，相比单型腔结构生产效率提升三倍以上，同时四个工位的流道距离主浇口长度一致，能够保证熔液充型时各型腔的填充速度、压力传递保持均匀，避免出现单个工位充型不足、冷隔或者飞边过厚的成型缺陷。

　　设计过程中首先考虑了压铸生产的热平衡需求，四个型腔之间预留了均匀的冷却水道布设空间，模架边缘的切边结构并非工艺倒角，而是为了适配压铸机定模板的定位凸台，安装时可直接嵌入模板定位槽，无需额外加装定位块即可保证模架与设备中心的同轴度，安装边界的尺寸公差控制在0.02mm以内，避免长期生产过程中模架偏移导致的飞边增厚、型芯磨损问题。每个成型工位的内部结构包含了成型腔、溢流槽、排气槽的集成设计，成型腔的轮廓直接对应最终压铸件的外表面，表面粗糙度要求达到Ra0.8以下，减少后续工件抛光的加工余量；溢流槽设置在每个型腔的金属液最后填充位置，用于收纳充型过程中前端的冷金属、氧化夹杂，避免杂质进入工件本体导致气孔、夹渣缺陷；排气槽深度控制在0.08mm，既可以快速排出型腔内的空气，又不会导致熔液窜出形成飞边。

　　从实际生产适配性来看，这套结构的合模面平行度要求控制在0.01mm/m以内，合模时四个工位的承压面受力均匀，不会出现局部应力集中导致的模架塌陷问题；模架背面设置了对应的顶杆孔位，与压铸机的顶出机构位置完全匹配，开模后顶杆可直接作用于浇注系统凝料和工件边缘，将成型后的工件平稳顶出，不会出现顶出变形、顶白的问题。在结构强度校核阶段，针对压铸生产时的熔液喷射压力（通常在80-120MPa区间），模架本体采用预硬态热作模具钢，型腔部分采用镶拼式结构，磨损后可单独更换单个型腔镶件，无需整体报废模架，大幅降低长期生产的维护成本；镶件与模架的配合采用H7/m6的过渡配合，既保证镶件安装后的定位精度，又能避免生产过程中镶件松动导致的工件尺寸超差。

　　另外，四个工位的进料口采用侧浇口设计，浇口宽度与厚度根据工件的壁厚做了匹配，保证熔液填充时能够平稳进入型腔，不会产生喷射卷气的问题，浇口位置设置在工件的非外观面，后续去除浇口凝料后不会在工件外观面留下明显痕迹，减少后续打磨工序的工作量。日常生产维护时，这套结构的分型面清理难度较低，四个型腔的排布间距足够操作人员使用铜刷清理飞边和残留金属碎屑，冷却水道的接口设置在模架的同一侧，外接冷却水管道时管路排布整齐，不会与压铸机的其他运动部件产生干涉。
