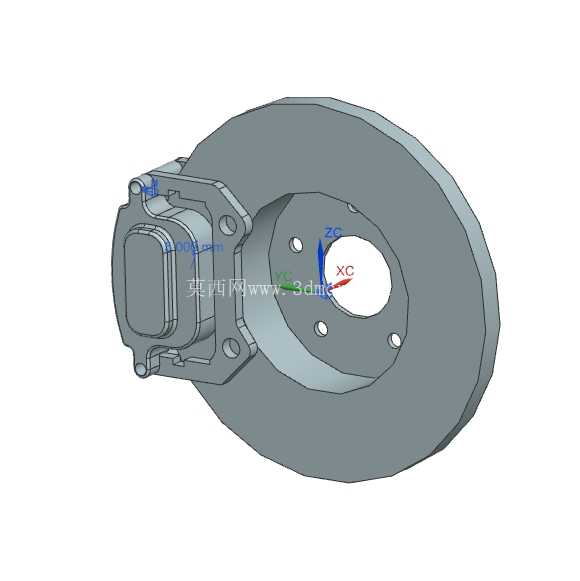

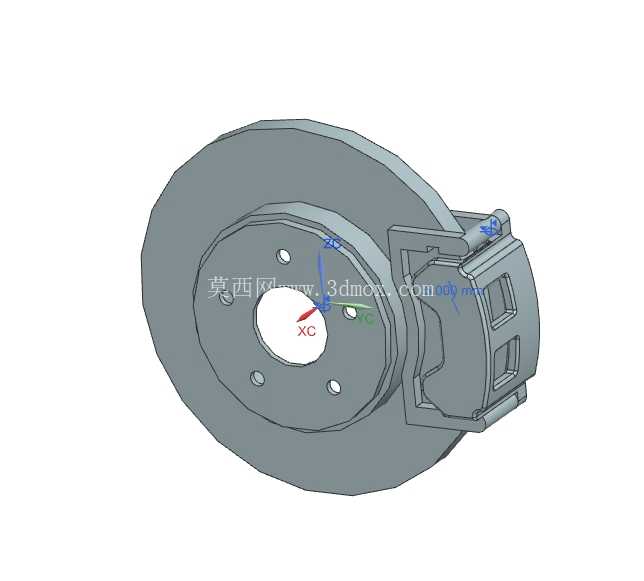

汽车盘式制动卡钳支架转子组件结构设计

这套组件对应乘用车辆盘式制动系统的核心执行单元，日常行驶中承担着将制动管路液压推力转化为摩擦制动力矩的关键作用，不管是常规城市道路的频繁点刹、高速路段的紧急全制动，还是长下坡工况下的持续带刹，卡钳、支架与制动转子的配合精度直接决定了制动响应速度、制动力矩稳定性以及连续制动后的热衰减表现。很多刚接触底盘制动设计的工程师容易把注意力全放在卡钳本体的活塞推力计算上，往往忽略支架与转子的安装匹配边界，实际上这三个部件的装配公差链才是避免制动拖滞、刹车异响、偏磨问题的核心。

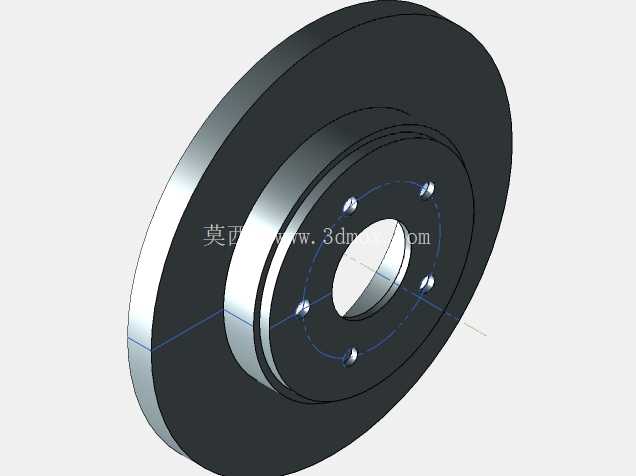

从实际装车场景来看，制动转子也就是刹车盘，是直接与车轮轮毂刚性连接的旋转部件，其安装端面的平面度公差必须控制在0.02mm以内，否则高速制动时很容易出现踏板抖动的问题；转子中心的定位孔与轮毂轴头的配合采用过渡配合，周边四个安装螺栓孔的位置度公差不能超过0.1mm，避免装配后出现转子旋转偏心。转子的通风道结构在这个模型里虽然做了简化，但实际设计中通风道的走向会直接影响连续制动时的散热效率，顺着旋转方向的倾斜风道能在车辆行驶时形成泵风效应，把摩擦产生的热量快速带走，降低制动片的热衰退速率。

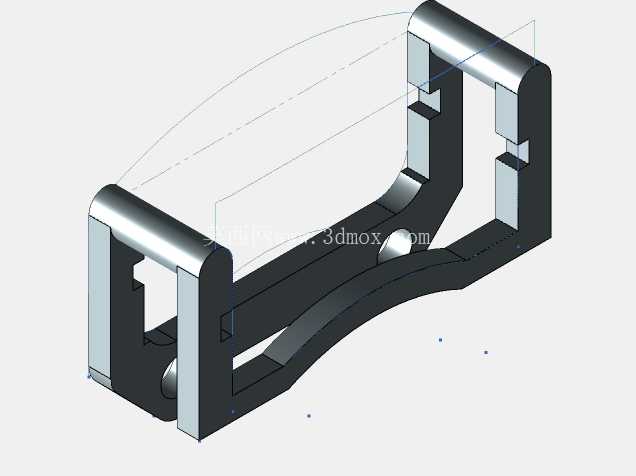

卡钳支架作为整个组件的固定承载基础，是连接转向节与制动卡钳的关键结构件，其安装脚的两个定位孔需要与转向节上的安装凸台精准匹配，安装面的垂直度公差直接决定了卡钳滑动销的导向方向，如果支架安装面存在角度偏差，卡钳在制动回位时就会出现卡滞，导致制动片长期贴在转子表面产生拖滞，不仅会额外增加行驶油耗，还会造成制动片的异常偏磨，严重时甚至会导致转子局部过热产生热变形。支架上的滑动销导向孔设计时需要预留足够的防尘套安装空间，避免车辆行驶中泥水、沙尘进入导向销间隙，导致卡钳滑动阻力增大。

卡钳本体采用浮动式结构设计，相比固定式对置活塞卡钳，浮动式结构只需要在单侧设置活塞，通过支架的导向销实现卡钳整体的轴向滑动，制动时活塞推动内侧制动片压向转子表面，同时卡钳本体在反作用力下沿导向销滑动，带动外侧制动片同步压紧转子，用更少的零部件实现了双侧夹紧的制动效果，成本更低、占用的轮边空间更小，非常适合前置前驱家用车型的前桥轮边布置。卡钳本体的油道设计要避免出现直角转折，减少制动液流动的阻力，保证制动踏板的脚感线性，活塞与缸筒之间的密封圈不仅要起到密封制动液的作用，还要在制动解除时依靠橡胶的弹性形变带动活塞回位，控制制动片与转子之间的预留间隙在0.05-0.15mm之间，间隙过小容易出现拖滞，间隙过大则会导致制动踏板空行程太长，影响制动响应速度。

在三维建模过程中，需要重点校核三个部件的运动干涉边界：当制动片磨损到极限厚度时，卡钳的滑动行程要预留足够的余量，避免活塞脱出缸筒；转子旋转时，其外圆与卡钳内侧的最小间隙要控制在2mm以上，避免车辆行驶中出现异物磕碰时转子与卡钳产生硬摩擦；支架的避让槽要给制动片的磨损报警片留出安装位置，当制动片磨损到安全阈值时，报警片会与转子表面接触发出尖锐的提示音，提醒驾驶员及时更换摩擦片。另外还要考虑轮辋的安装空间，卡钳本体的外轮廓与轮辋辐条内侧的最小间隙不能小于3mm，避免车辆行驶中轮辋出现轻微变形时与卡钳发生剐蹭。很多新手设计师在做轮边布置时只关注静态装配间隙，忽略了车辆过弯、经过颠簸路面时悬架的跳动量，以及制动时卡钳受热膨胀的尺寸变化，很容易导致实际装车后出现动态干涉问题，这也是这套组件设计时需要反复校核安装边界的核心原因。

从功能特性来看，这套组件的设计充分平衡了制动性能、制造成本与维护便利性，浮动式卡钳的结构让后期更换制动片时不需要完全拆解卡钳本体，只需要把导向销拆下就能取出内外侧制动片，大幅降低了售后维护的时间成本；转子采用常见的四孔安装结构，适配市面上多数紧凑型家用车的轮毂参数，通用性较强；支架的加强筋布置在受力最大的安装脚与卡钳导向座连接位置，在保证结构强度满足最大制动力矩要求的前提下，尽可能降低了支架的整体重量，减少了轮边的簧下质量，对于提升车辆的悬架响应速度、改善行驶平顺性也有一定的帮助。
