雅马哈R15摩托车制动卡钳结构设计

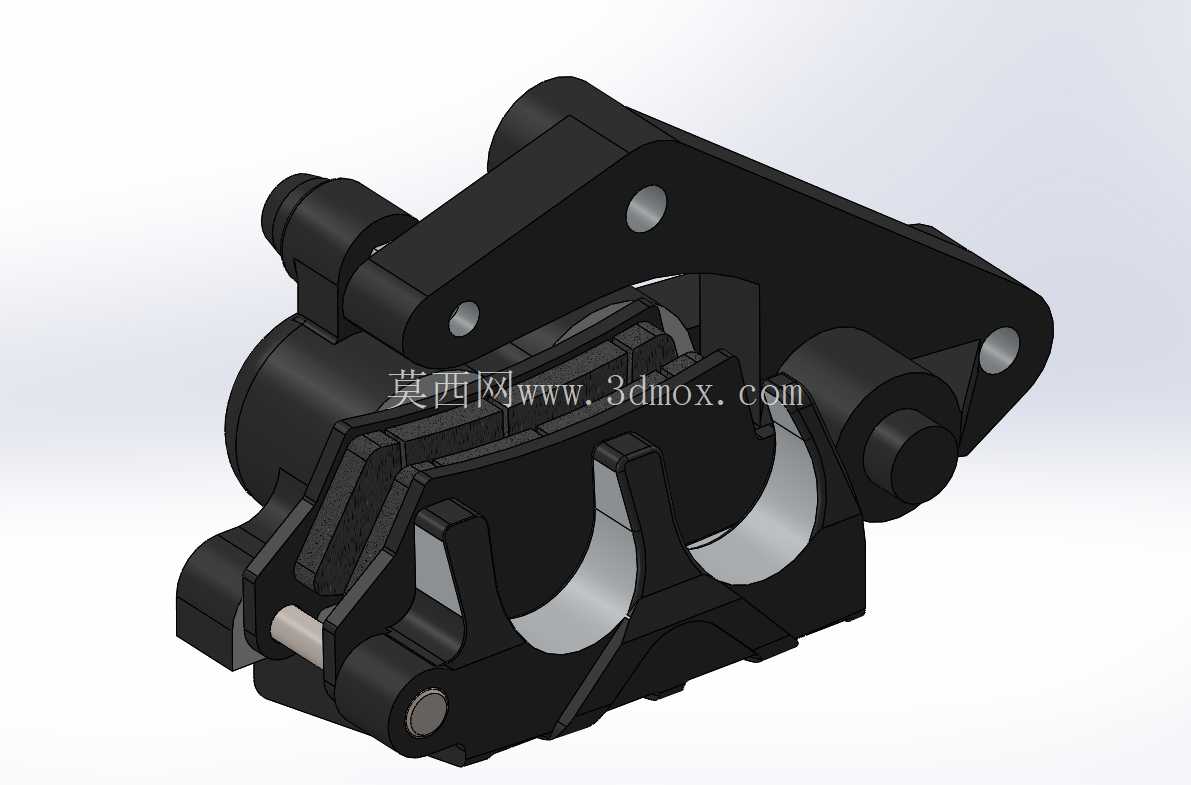

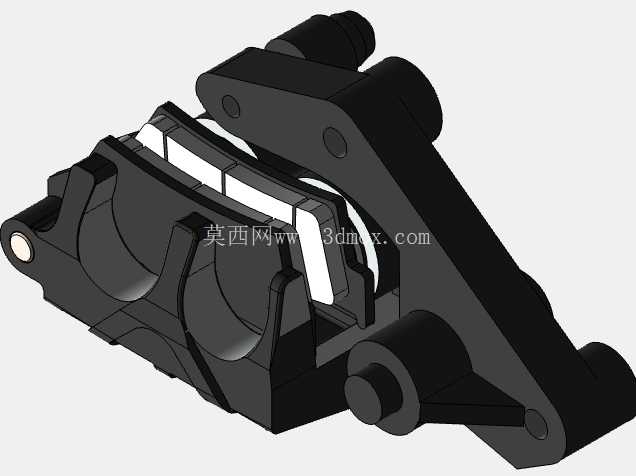

　　这款制动卡钳主要适配小排量运动摩托的前轮制动场景，日常通勤、山路压弯、赛道入门练习等工况下都能见到这类部件的身影，作为液压制动系统的终端执行件，它的核心作用是把制动主缸传递来的液压力转化为夹紧制动盘的正压力，通过刹车片与制动盘之间的滑动摩擦消耗车轮转动动能，最终实现车辆减速或驻车。从结构设计逻辑来看，这款卡钳采用对置双活塞布局，相比单活塞浮动卡钳，两侧活塞同步施力的特性可以让刹车片磨损更均匀，制动过程中卡钳本体受到的侧向偏载更小，高速重刹时的制动稳定性更优，能有效减少制动抖动的出现概率。

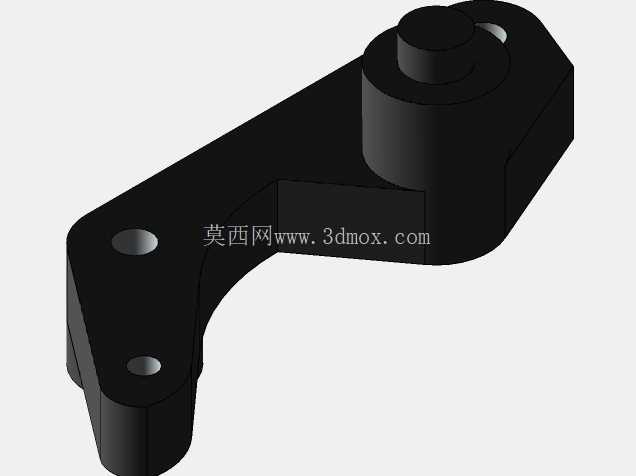

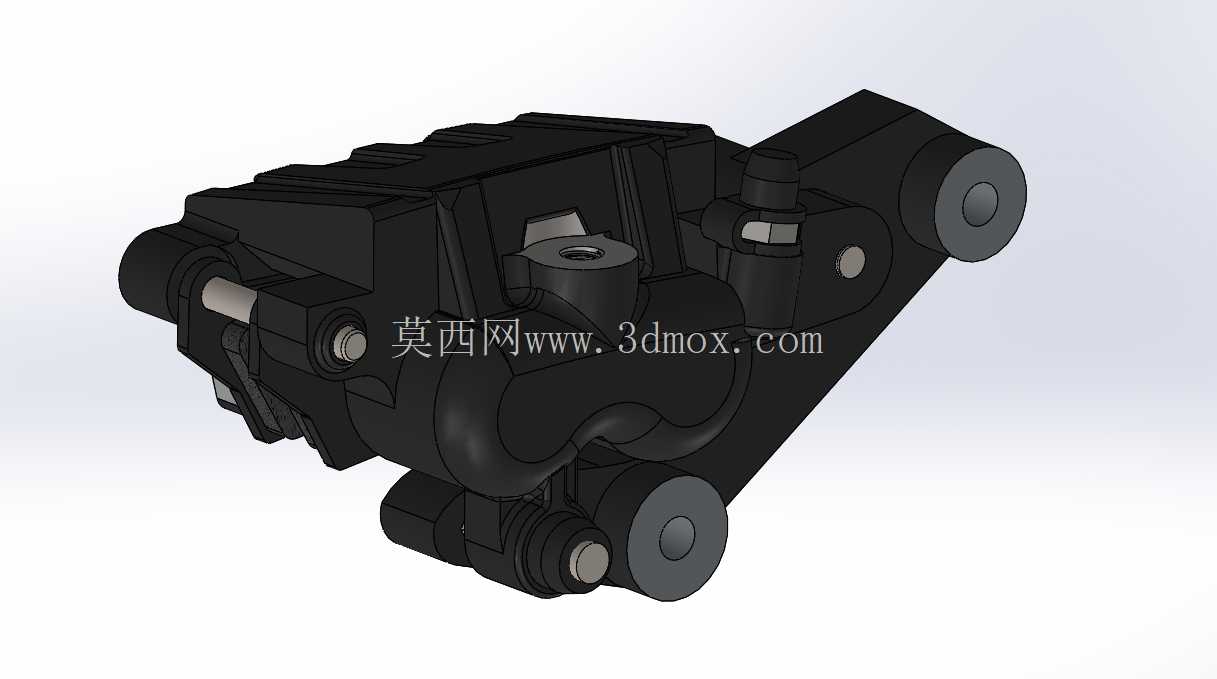

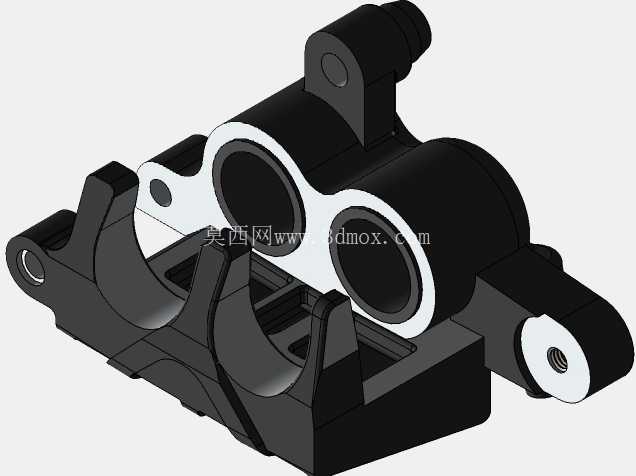

　　卡钳本体采用一体化压铸成型的壳体结构，内部预留了活塞安装腔、制动液流道、刹车片导向槽以及排气螺钉安装位，壳体外侧的加强筋沿着活塞受力方向布置，既可以控制整体重量，又能保证高压制动液作用下壳体的刚度，避免大制动力下壳体出现过量形变导致制动脚感发软。安装端采用双螺栓固定的耳座结构，两个安装孔的同轴度、孔位与制动盘中心的相对位置都经过严格校核，安装时卡钳中心面与制动盘平面的平行度公差控制在0.1mm以内，能避免刹车片偏磨、制动拖滞等常见故障。卡钳上集成的驻车制动摇臂结构，通过机械杠杆机构推动内侧活塞额外施加夹紧力，实现坡道驻车功能，摇臂的转轴位置做了防尘密封处理，防止泥水、沙尘进入转轴间隙导致卡滞。

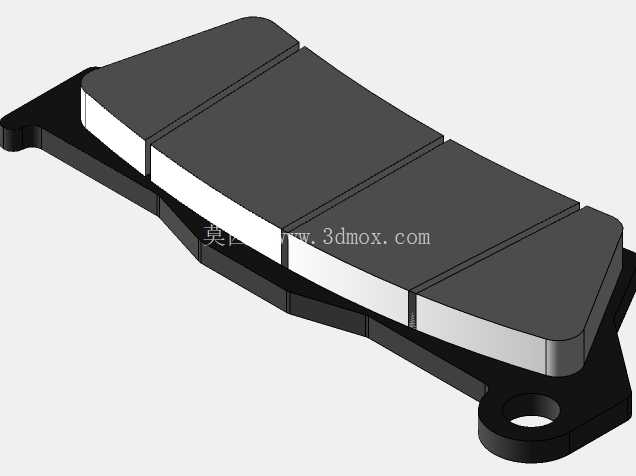

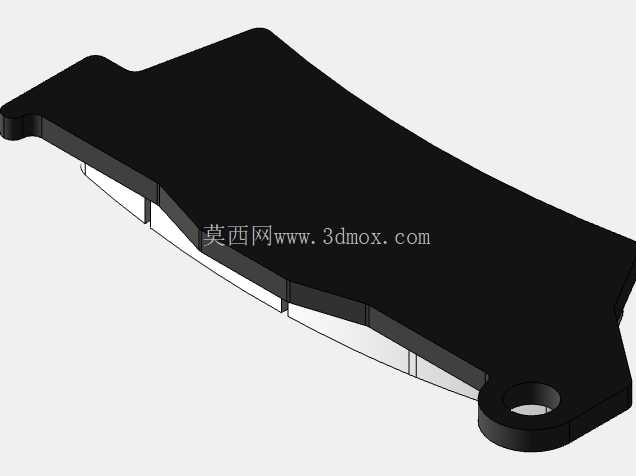

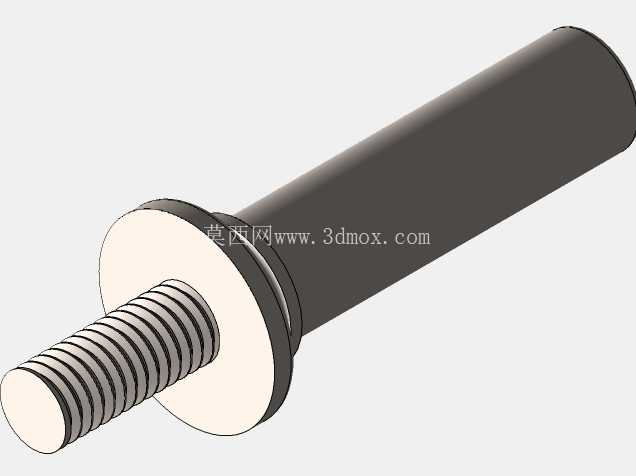

　　活塞与壳体之间采用矩形橡胶密封圈实现密封与回位功能，密封圈的截面尺寸、沟槽深度与宽度经过匹配设计，制动解除时密封圈的弹性变形可以带动活塞回位0.05-0.1mm，让刹车片与制动盘之间保留合理间隙，既不会因为间隙过大导致制动行程过长，也不会因为间隙过小出现行驶中拖磨制动盘的问题。刹车片的导向销采用不锈钢材质，表面做了抛光处理，配合橡胶防尘套可以长期保持滑动顺畅，导向销的安装角度与活塞运动方向保持平行，保证刹车片在制动过程中可以平稳贴向制动盘，不会出现卡滞导致的制动力输出不均。卡钳的进出油口采用标准制动管螺纹接口，可以适配通用规格的制动钢喉或橡胶油管，安装时不需要额外改装接头。

　　排气螺钉布置在卡钳腔体的最高点，更换制动液时可以方便地排净腔体内的空气，避免空气压缩导致的制动脚感绵软。从安装边界来看，这款卡钳适配直径260-280mm、厚度4-5mm的前制动盘，安装耳座的孔距为82mm，安装螺栓规格为M8，卡钳整体最大外轮廓尺寸为128mm×96mm×72mm，装车后与前轮辐条、前减震筒之间的最小安全间隙大于8mm，不会在减震压缩、车轮跳动过程中出现运动干涉。日常使用中，这类卡钳需要定期检查刹车片磨损量、密封圈老化情况以及导向销的润滑状态，保证制动系统的可靠性。建模过程中，所有配合面的公差都按照摩托车制动部件的行业标准设定，活塞与缸筒的配合间隙控制在0.02-0.04mm，既保证活塞滑动顺畅，又不会出现制动液渗漏的问题。壳体的壁厚设计为3.5-5mm，在承受10MPa以上制动液压力时不会出现开裂或过量变形，满足制动部件的强度安全要求。
