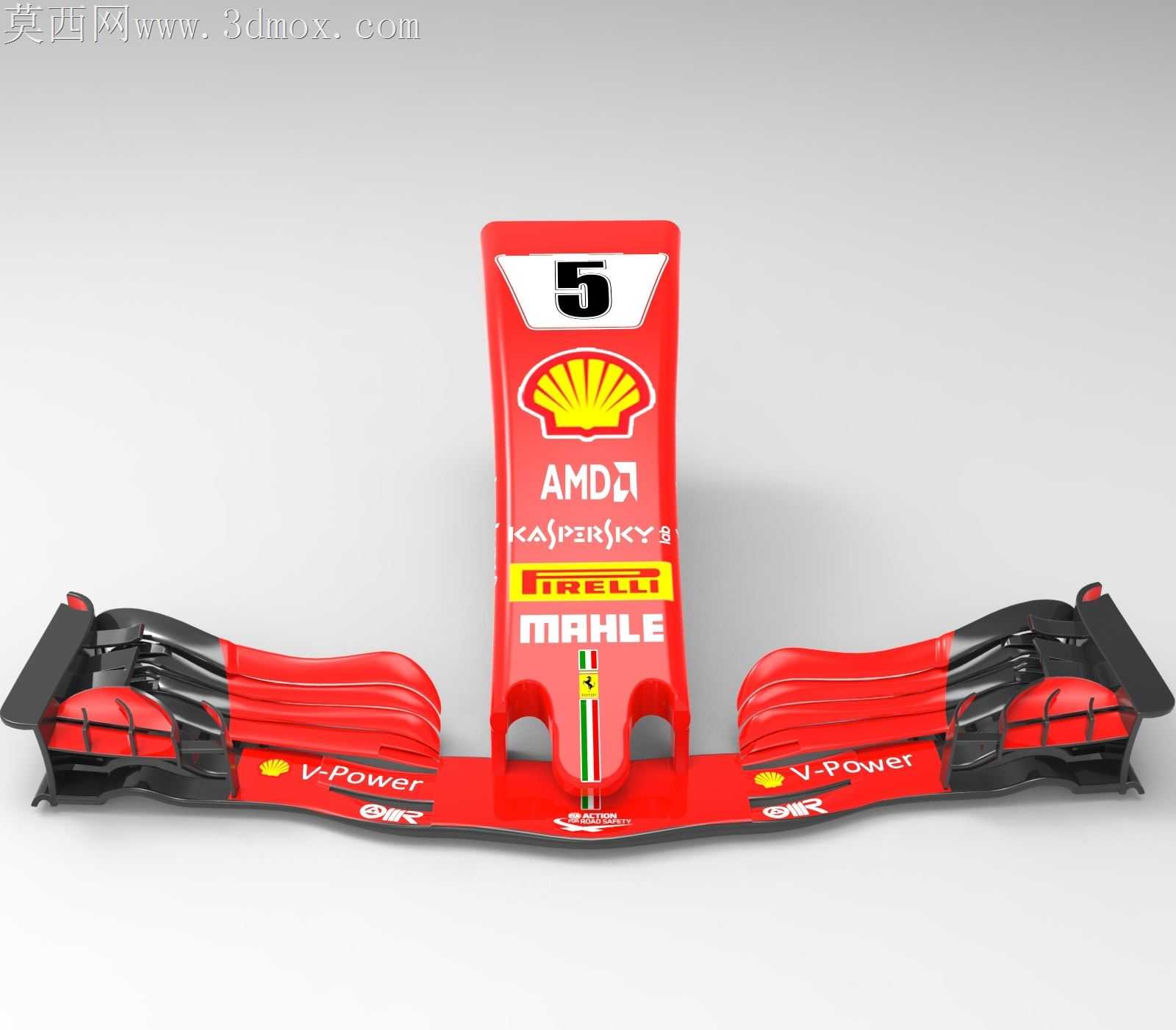

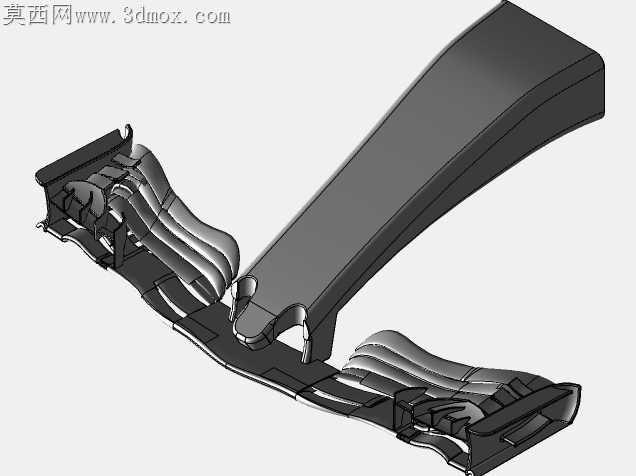

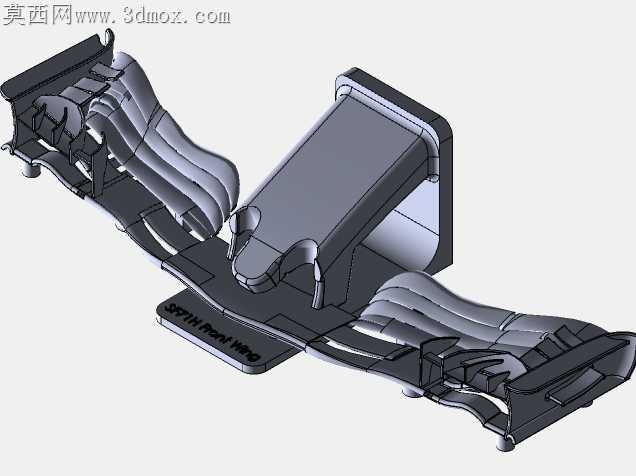

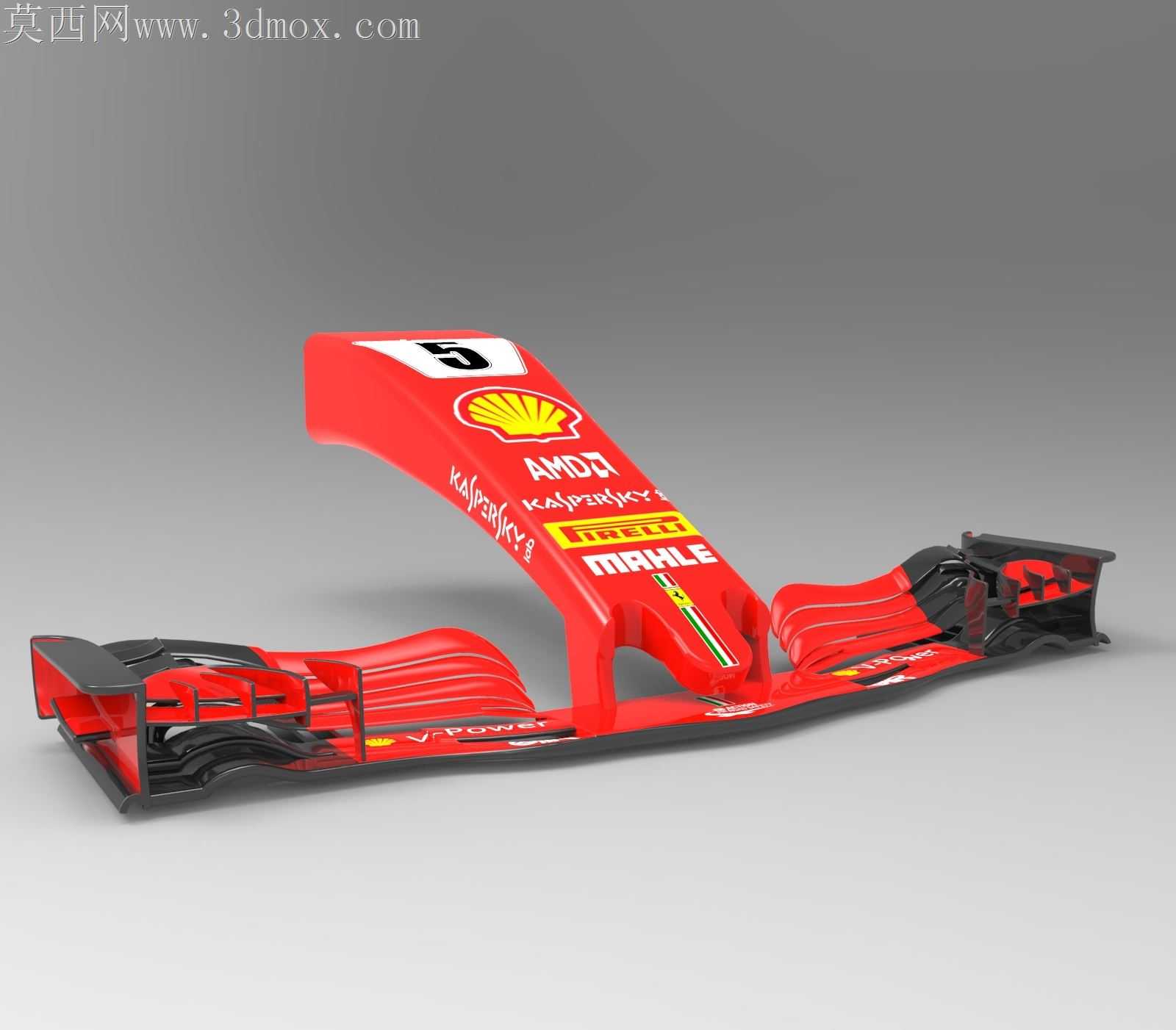

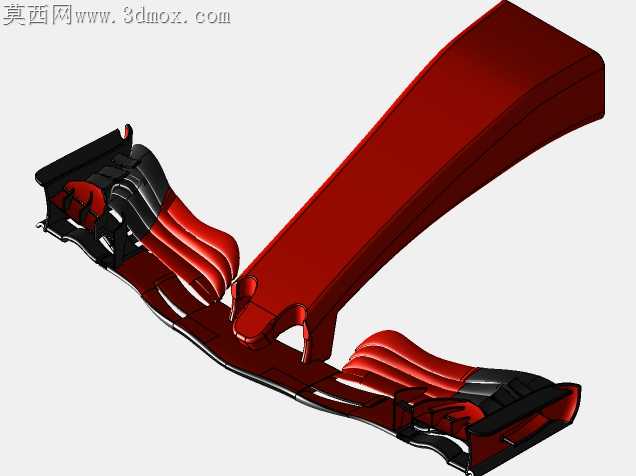

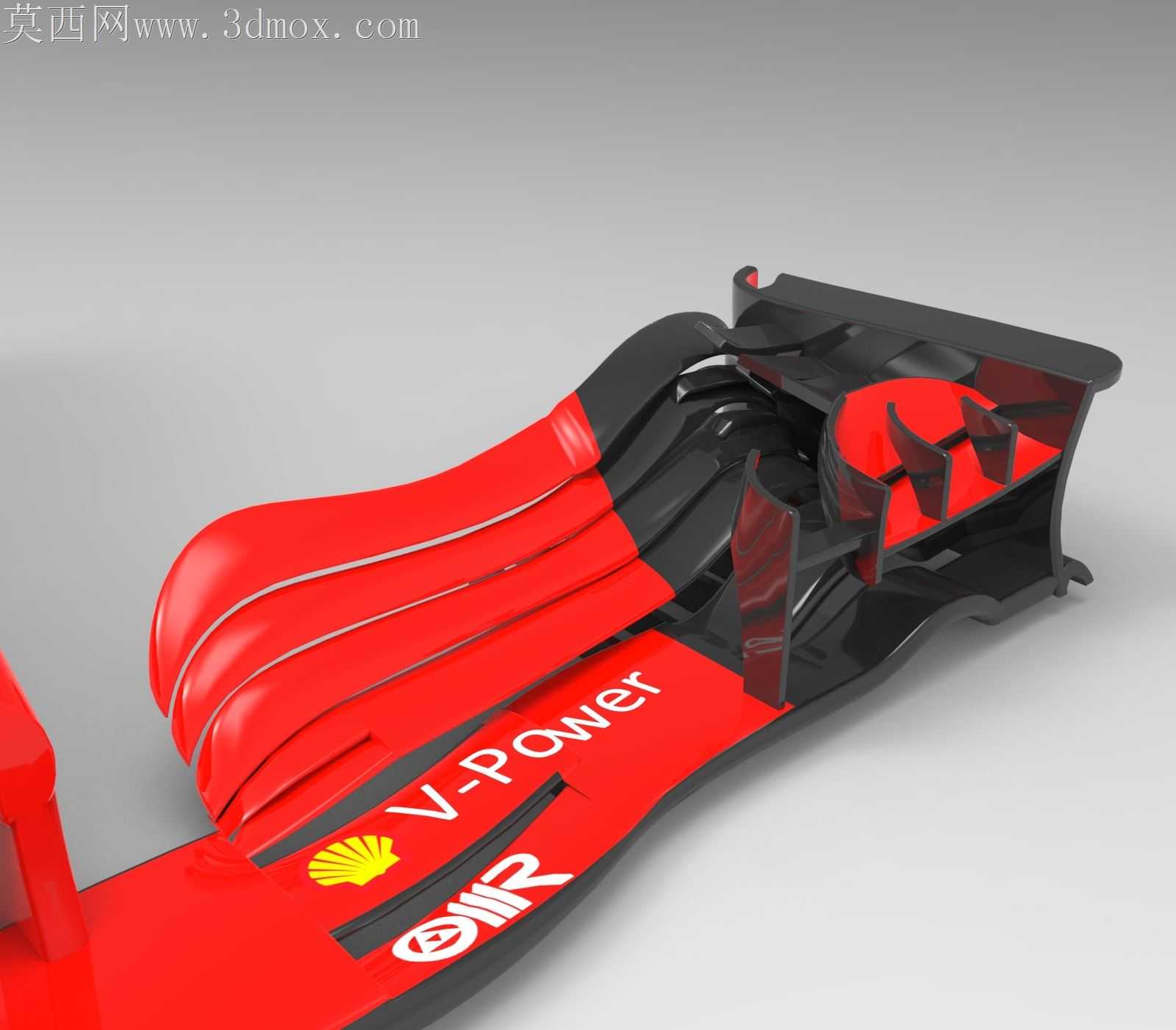

碳纤维复合材料铺层成型时,前翼主翼片的变曲率曲面极易出现纤维褶皱与树脂富集区,尤其是主翼面与端板衔接的R角区域,常规等厚铺层方案在高速气流载荷下会出现局部刚度不足,180km/h以上工况下翼面颤振量超过0.8mm就会打乱下游气流走向,直接影响尾翼与扩散器的气动效率。主翼片的多层翼片间隙并非均匀取值,靠近鼻锥连接段的翼片间隙收窄1.2mm,目的是加速流经翼片下方的气流流速,快速建立车底低压区,外侧翼片间隙逐步放宽,引导气流绕过前轮避免形成轮胎尾涡拖拽。端板内侧的导流锯齿结构,每一处齿形的倾角都经过反复调校,齿尖朝向轮心方向偏移2度,能将前轮转动带起的乱流剥离成细碎涡流,避免大尺度涡团直接冲击侧箱进气口。翼面与鼻锥连接的安装座做了局部加厚处理,铺层方向沿载荷传递路径排布,碰撞工况下能先通过安装座的局部溃缩吸收冲击力,避免主翼面整体碎裂飞溅。多层翼片之间的连接筋位没有采用常规的垂直立柱,而是做成带微小后掠角的翼型截面,减少连接结构本身带来的气流阻力,筋位与上下翼面的衔接处做了连续G2曲率过渡,避免台阶面产生的寄生阻力。前翼最外侧的可调襟翼,转轴位置隐藏在端板内部,没有外露的凸起结构,转轴配合公差控制在0.02mm以内,既保证赛道工况下的调节灵活性,又不会因为间隙过大产生气流泄漏。翼面表面的赞助商标识区域没有做额外的凸起贴纸结构,而是直接在铺层时将标识层嵌入碳纤维表层,保证整个翼面的曲面连续性,哪怕是微米级的表面凸起,在300km/h的时速下都会产生额外的气动阻力。端板底部的切角设计,能将部分下洗气流导向轮胎内侧,帮助刹车系统散热,不用额外增加刹车通风导管的迎风面积,间接降低整车风阻。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小: 109.76 MB
- 售价:5金币
- 下载次数: 1255
- 系统要求: SOLIDWORKS,STEP / IGES,CATIA,Rendering
- 软件分类: 汽车
