梅赛德斯未来概念巴士外观结构设计

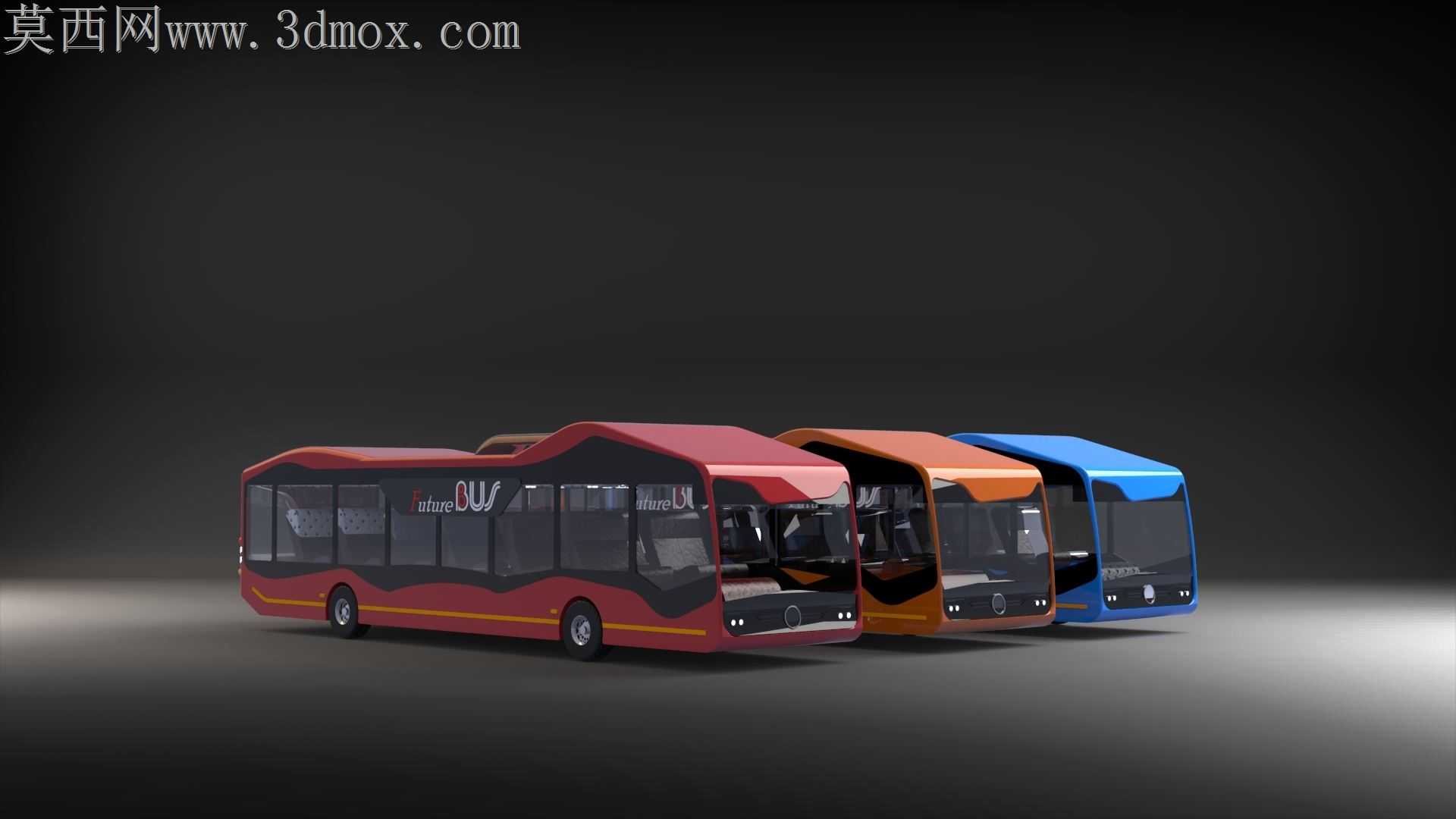

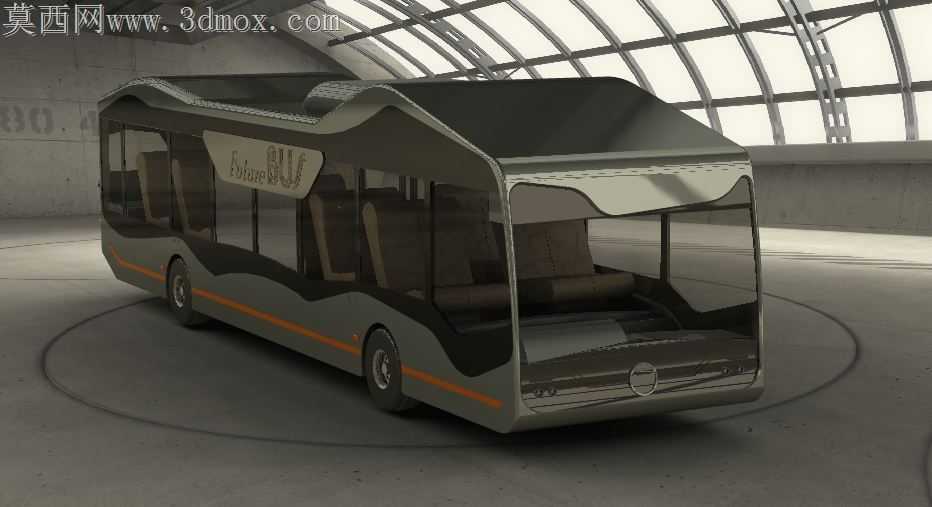

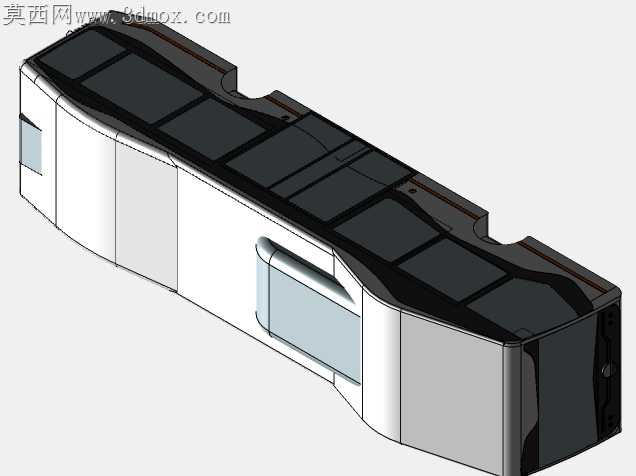

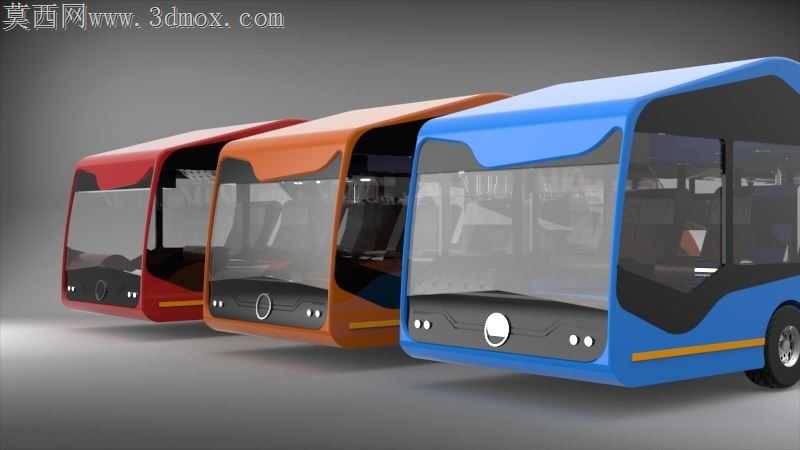

城市公共交通车辆的曲面外覆盖件加工，长期面临造型流畅度与冲压成型率的矛盾，常规方正巴士的棱角设计虽能降低钣金开模难度，却无法匹配未来公共交通对低风阻、高辨识度的需求，这款概念巴士的曲面设计恰好给出了平衡美学与落地性的解决方案。车顶到侧围的过渡曲面没有采用生硬的折角拼接，而是用G2连续的大曲率弧面完成衔接，侧窗玻璃的弧度与外覆盖件曲面完全贴合，避免了常规客车玻璃安装时需要额外打胶填补缝隙的问题，风挡玻璃的倾斜角度经过曲面曲率反复调试，既保证驾驶视野无A柱盲区遮挡，又能让行驶时的气流顺着曲面顺滑导到车顶，减少高速行驶时的风噪与紊流对车身稳定性的干扰。车身侧面的腰线没有做突出的棱线设计，而是用内凹的微曲面形成光影层次，这种设计能大幅降低冲压工序中板材拉裂的风险，常规突出棱线需要极高的冲压压力才能成型，批量生产时废品率居高不下，微凹曲面只需要常规冲压吨位就能完成成型，还能在日常运营中减少剐蹭对漆面的损伤，细小的划痕在曲面光影下不会过于明显。前后包围的曲面与大灯组的安装位做了一体化的曲面适配，大灯边缘的曲面弧度与包围完全齐平，没有突出的接缝，既降低了行驶时的风阻，也能减少雨天行驶时泥水在接缝处的堆积，降低日常清洗维护的难度。轮拱位置的曲面做了小幅外扩的弧度处理，刚好能容纳大尺寸低滚阻轮胎的转向行程，不会出现轮胎蹭到轮拱内衬的问题，同时外扩的曲面能挡住轮胎卷起的泥水，减少侧围漆面被泥沙打脏的面积。三种不同配色的车身曲面完全一致，仅在分色位置做了曲面的隐形分割线，分色线沿着曲面的光影转折处排布，喷漆时不需要复杂的遮蔽工装就能完成双色车身的喷涂，不会出现漆面色差过界的问题。车内座椅布局对应的侧窗位置，曲面做了小幅的内收处理，让乘客靠窗乘坐时肘部有足够的活动空间，不会因为侧围曲面外凸导致肘部抵到玻璃，兼顾了外观流线感与内部乘坐的舒适性。车门位置的曲面与车身侧围做了等间隙的曲面匹配，车门开合轨迹经过曲面干涉校验，不会出现开关门时蹭到侧围漆面的问题，门缝的均匀度能控制在1.5毫米以内，达到量产乘用车的装配精度要求。
