压铸生产线用焊接式储料料斗结构

在压铸生产的物料输送环节，这类焊接料斗是衔接上游原料供给与压铸机进料工位的核心过渡储料部件，日常承担熔融态金属原料暂存、定向导料的功能，避免原料输送过程中出现撒漏、断料的问题，保障压铸节拍的连续性。从实际产线布局来看，这类料斗通常安装在压铸机进料口的侧上方位置，通过底部伸出的导流管对准压铸机的进料腔，侧边的安装耳板直接与设备机架的预装位通过螺栓锁付，不需要额外搭建复杂的支撑框架，适配多数中小型卧式压铸机的安装空间。

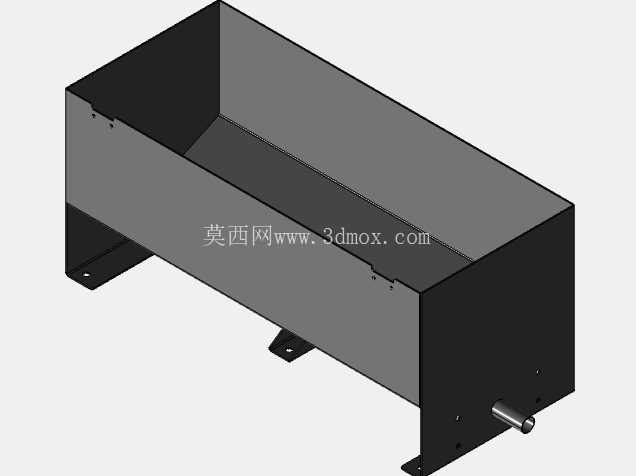

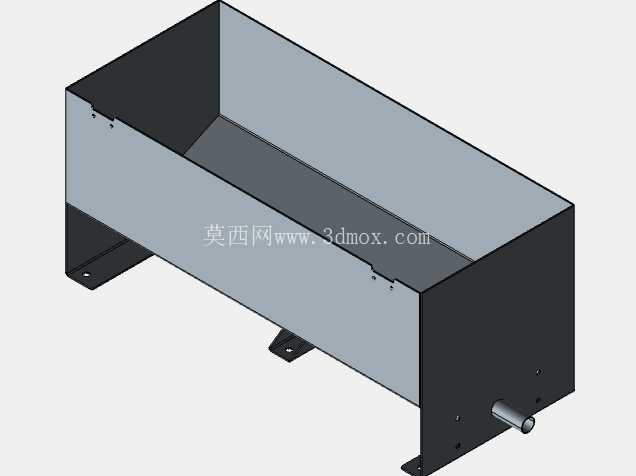

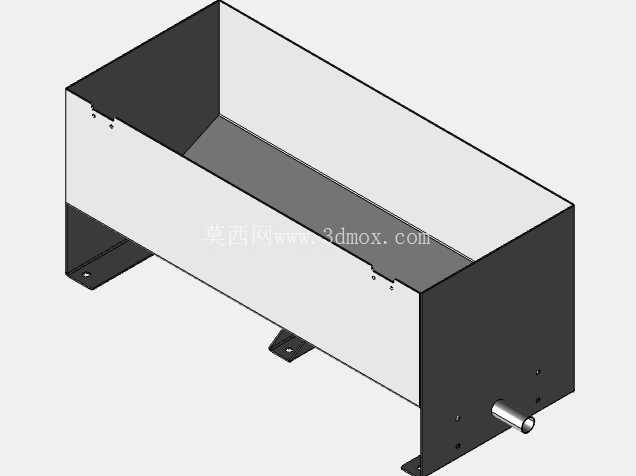

整个料斗采用分体钣金焊接成型的设计思路，没有采用一体折弯或者铸造的结构，核心是考虑到钣金件的加工成本更低，焊接结构的局部变形可以通过焊后校形修正，后期如果出现局部磨损、焊道开裂的情况，现场补焊维护的难度远低于一体成型结构。料斗的腔体采用上宽下窄的斜壁设计，内壁做了顺滑的焊道打磨处理，没有凸起的焊瘤或者直角死角，避免熔融金属残留挂壁，长期使用也不会因为积料导致出料口堵塞。料斗的侧壁采用不同厚度的钣金拼接，接触高温原料的内侧壁选用耐热性能更好的板材，外侧的支撑壁则用常规结构钢板，在控制整体重量的同时保证结构强度，不会因为长期承装高温物料出现侧壁变形。

从安装边界来看，料斗底部的两个安装支脚做了下沉式折弯处理，支脚上的安装孔为长圆孔设计，允许安装时存在±3mm的位置调整量，抵消机架加工或者现场安装的位置误差，不需要二次扩孔就能完成对位安装。料斗端部伸出的导流管采用无缝钢管焊接固定，管口做了倒角处理，对接外部输料软管或者硬管时不会出现刮伤密封件的问题，导流管的伸出长度经过匹配设计，刚好能伸入压铸机进料口的防溅挡板内侧，避免送料过程中金属液飞溅。料斗的顶部开口做了外翻边处理，一方面提升开口处的结构刚度，避免长期受料撞击出现开口变形，另一方面外翻边可以搭在外部的防护框架上，作为额外的受力支撑点，分担底部安装支脚的承重负荷。

在结构细节处理上，所有钣金拼接的焊道都采用连续密封焊，避免出现缝隙漏料的问题，焊后整体做了表面氧化处理，提升耐锈蚀和抗高温氧化的能力，适应压铸车间高温、多金属粉尘的复杂工况。料斗的腔体深度经过测算，既保证足够的储料容积，满足压铸机3-5分钟的连续供料需求，又不会因为腔体过深导致原料在底部堆积压实，影响出料的顺畅性。侧壁上预留的几个小孔位是用于安装料位检测传感器的，不需要后期现场打孔，直接可以适配接近开关或者电容式料位计的安装，实时监测腔体内的料位高度，配合上游的送料机构实现自动补料，减少人工巡检的工作量。

实际应用中，这类焊接料斗除了用于压铸行业的金属原料输送，也可以适配其他颗粒状、小块状工业物料的暂存输送场景，比如冲压生产线的边角料收集、注塑生产线的原料颗粒暂存，只需要根据接触物料的特性更换对应材质的钣金板材，调整导流管的口径和朝向就能快速适配不同的工位需求。相比铸造一体的料斗，这种焊接结构的生产周期更短，不需要开模，小批量定制的成本优势非常明显，针对不同产线的特殊安装空间要求，可以快速调整长宽高尺寸和安装支脚的位置，不需要大幅改动整体结构设计。在建模过程中，所有钣金件的折弯系数都按照实际加工参数设置，焊接预留的焊接收缩量也在建模时做了补偿，生成的工程图可以直接用于钣金下料、折弯、焊接的全流程加工，不需要二次调整尺寸，加工完成后可以直接对位安装，减少现场配做的工作量。
