紧凑型扁式排气消声腔体结构设计

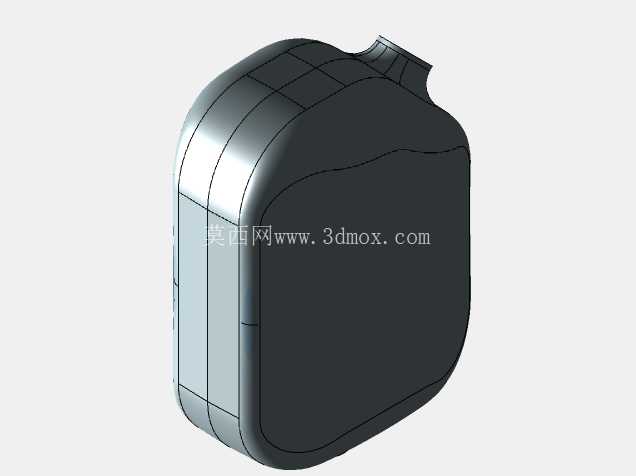

　　在小型通用动力设备、便携式发电机组、园林动力工具这类对安装空间有严苛限制的应用场景里，排气消声部件的设计往往需要在降噪效果、背压控制、空间占用三者之间找最优平衡点，这款扁式结构的消声腔体，正是针对窄空间安装需求开发的抗性消声结构。不同于传统圆筒形消声器对径向安装空间的要求，这款产品采用大圆角过渡的扁平方正外形，能够紧贴设备侧壁布置，最大化利用设备内部的剩余扁平空间，不会额外增加设备的整体外廓尺寸，对于手持类动力工具、紧凑型户外动力设备而言，这种外形设计能够有效避免部件突出带来的磕碰风险，同时优化设备整体的重心分布。从功能实现逻辑来看，这款消声器采用多腔膨胀抗性消声结构，内部通过隔板划分出不同容积的膨胀腔室，气流从顶部的进气接口进入后，会在腔室内经过多次折返、扩容，通过声波在不同截面通道内的反射、干涉抵消中低频排气噪声，不需要填充额外的吸声材料，就能满足小排量动力设备的排气降噪要求，同时避免了吸声材料被高温排气碳化、吹脱带来的消声效果衰减问题，长期使用的稳定性更好，也不会因为吸声材料碎屑排出造成二次污染。

　　设计过程中首先锁定的是安装边界约束：整体外廓采用大R角过渡，既避免了直角结构带来的应力集中问题，也能在设备装配时减少与周边线束、管路的干涉风险，侧壁的分层加强结构不是单纯的外观造型，而是针对薄壳腔体在排气脉冲压力下的振动问题设计的加强筋结构，能够有效降低腔体壁面受激振动产生的二次辐射噪声，同时提升腔体的结构刚度，避免长期受排气脉冲压力作用出现壳体开裂的问题。顶部的进气接口采用小直径渐变过渡结构，能够直接与动力设备的排气歧管对接，接口处的壁厚做了加厚处理，能够承受安装时的锁紧力，也能缓解排气高温带来的热变形影响，接口的角度经过优化，装配时不需要额外弯折排气管道就能完成对接，减少了管路连接件的使用，也降低了排气泄漏的风险。

　　在实际选型匹配时，需要注意这款消声器的适用排量区间，腔体的总容积是按照目标排量发动机的排气脉冲频率设计的，容积过小会导致消声频带偏移，无法覆盖目标噪声频段，容积过大则会徒增安装空间占用，同时提升排气背压，影响发动机的动力输出效率。安装时需要保证腔体与周边的燃油管路、电气线路保留足够的隔热间隙，虽然壳体本身的散热面积因为扁平结构比同容积圆筒形消声器更大，表面工作温度相对更低，但排气带来的高温传导仍然需要避开不耐热的周边部件。腔体底部可以根据使用需求开设冷凝水泄放孔，避免低温环境下排气中的冷凝水积聚在腔体内，长期浸泡造成壳体锈蚀，对于经常在高湿度环境下使用的设备，这个细节结构能够大幅提升消声器的使用寿命。

　　不同于汽车排气系统上使用的大型消声器，这类小型扁式消声器的设计更注重空间适配性和结构可靠性，不需要复杂的内部插管结构，通过腔体外形和隔板的布局就能实现目标降噪量，生产时可以采用冲压焊接工艺成型，生产效率高，成本可控，适合批量配套使用。在建模过程中，所有的壁厚都保持均匀一致，避免冲压成型时出现材料拉伸不均导致的壁厚减薄问题，圆角半径的设置也充分考虑了冲压工艺的成型极限，不会出现过小圆角导致的冲压开裂问题，焊接边的预留宽度统一，能够适配自动化焊接设备的加工要求，减少后续打磨修正的工作量。
