合页式门铰链连接组件结构设计

日常做设备护罩、机柜门板、小型舱门的结构设计时，铰接转动副的选型和结构匹配是绕不开的环节，这款合页式铰链组件的结构，刚好适配多数需要绕固定轴做定角度开合的场景。从实际使用场景来看，这类铰链最常出现在工业电气柜的门板连接、设备安全防护门的转动连接、小型户外箱体的箱盖铰接，甚至部分民用门窗、工装夹具的开合结构上，核心作用是实现两个被连接件之间绕固定销轴的相对转动，同时保证转动过程中两个连接件的贴合面不会出现错位、窜动，开合动作顺滑无卡滞。

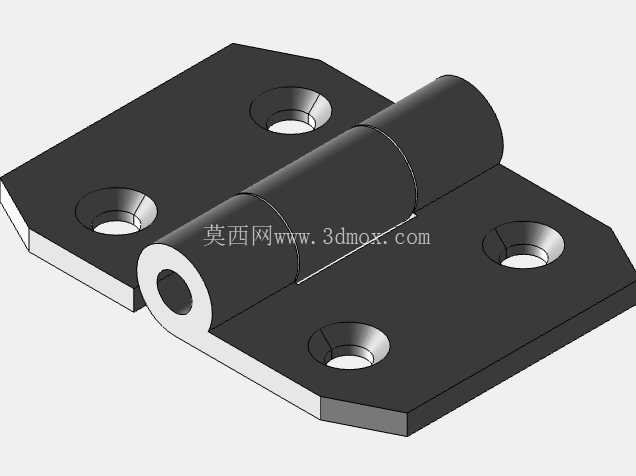

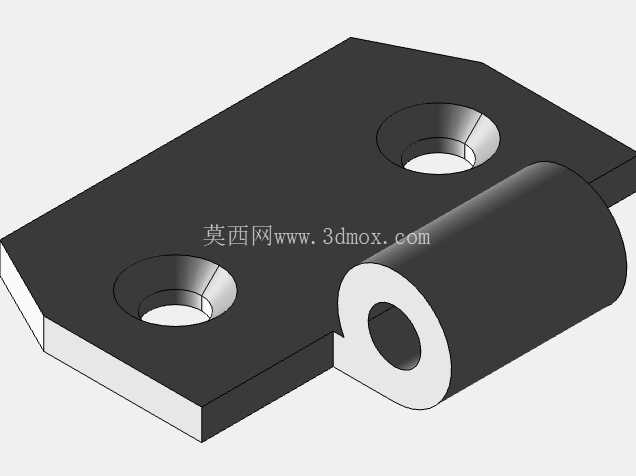

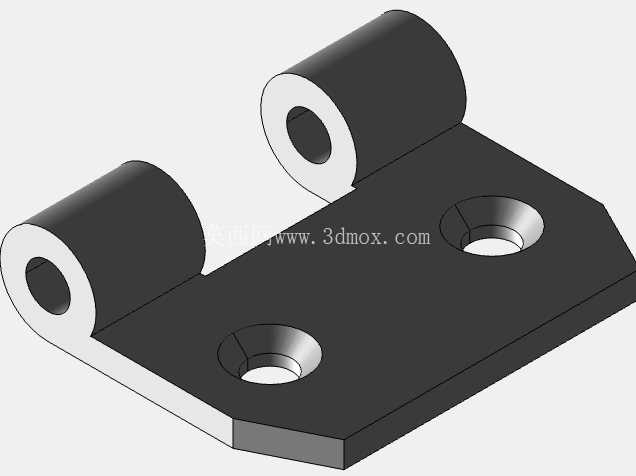

从功能特性上拆解，这款铰链采用双页片加一体式卷圆销轴套的结构，两个页片分别通过沉头孔与待连接的两个部件固定，沉头孔的设计可以保证安装后螺栓头部完全没入页片平面，不会突出表面刮擦操作人员或者干涉门板开合的行程，卷圆结构的销轴套采用分段式设计，两个页片的卷圆段互相穿插咬合，既保证了销轴穿入后整体的同轴度，又能让转动过程中受力均匀分布在整个卷圆接触面上，避免局部应力集中导致的卷圆变形、销轴磨损过快的问题。页片的外形做了切角处理，不是直角方边，一方面是安装时可以避开安装面的边角焊缝、R角过渡区域，不需要额外对安装面做修磨处理，另一方面也能减少尖锐边角带来的安全隐患，装配时不容易划伤操作人员。

做这款结构的建模设计时，首先要确定的是转动副的中心轴线位置，这个位置直接决定了门板开合时的转动半径，要提前核算开合过程中门板边缘和柜体框架之间的安全间隙，避免出现90度开合时门板边缘蹭到框架立面的问题。其次是页片的厚度选择，要根据待连接门板的重量、日常开合的频率来核算页片的抗弯强度，比如常规1.5mm厚冷轧钢板做的电气柜门板，单扇重量在5kg以内时，页片厚度选3mm就可以满足长期使用的强度要求，如果是更重的钢板门或者需要承受一定侧向载荷的舱门，就要对应加厚页片，同时加大卷圆部分的直径和销轴的直径，提升整体的抗剪切能力。沉头孔的位置排布也有讲究，两个页片上的安装孔都做了对称排布，每个页片设置两个安装孔，既可以保证安装后页片不会绕单个螺栓转动，又不会因为孔位过多导致安装时对孔难度提升，孔位到页片边缘的距离要满足螺栓安装的扳手空间要求，同时不能离卷圆中心太近，避免螺栓拧紧时页片靠近卷圆的位置出现应力断裂。

关于安装边界的尺寸核算，首先要确认两个页片展平后的总宽度，安装时要保证两个被连接件的贴合面在铰链闭合状态下是齐平的，页片的安装面平面度公差要控制在0.1mm以内，避免安装后页片翘曲导致转动卡滞。卷圆部分的外径尺寸决定了两个被连接件之间需要预留的安装间隙，间隙太小会导致开合时卷圆部分和安装面发生摩擦，间隙太大则会导致两个连接件闭合后出现缝隙，密封类的舱门还要在这个间隙基础上预留密封胶条的压缩量。销轴的长度要略短于卷圆部分的总长度，两端做倒角处理，装配后可以在卷圆两端加装防尘堵头，避免车间里的粉尘、切削液进入转动摩擦面，延长铰链的使用寿命。另外在建模时要特意做开合干涉检查，模拟从0度闭合到180度全开的整个行程，确认页片之间、页片和被连接件之间没有干涉点，尤其是卷圆段互相咬合的位置，要预留0.1-0.2mm的转动间隙，既不会出现晃动旷量，又能保证转动顺滑。

实际选型使用时，还要根据使用环境调整页片的表面处理方式，比如在潮湿的户外环境使用，要做镀锌或者喷塑处理提升防锈能力，在有腐蚀性介质的车间使用，还可以选用不锈钢材质加工对应结构，只需要保持整体的安装尺寸、转动结构不变，就可以直接替换适配，不需要重新改动安装面的孔位设计。
