双孔连接式异形钣金支撑构件设计

该钣金构件属于设备连接支撑类五金件，主要应用于中小型工业设备的机架连接、传动部件辅助定位、工装夹具的侧向支撑场景，在自动化生产线的工位辅助架、小型冲压设备的侧部防护支撑、物流分拣设备的导向件安装座上都能见到同类结构的应用。从实际使用场景来看，这类构件不需要承受大吨位的静载荷，但需要具备足够的抗形变能力，在设备运行产生的持续振动下不能出现连接位松动、构件本体弯折的问题，同时要兼顾安装便捷性，不需要额外加工复杂的配合面就能完成装配。

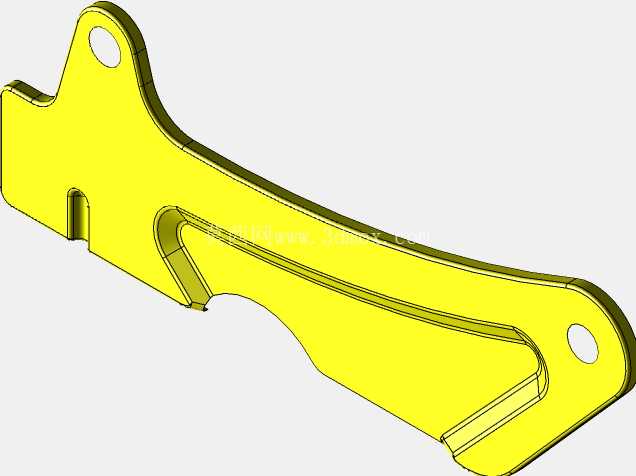

从功能特性上看，构件两端设置的圆形通孔为核心安装定位位，孔位边缘做了翻边强化处理，相比直接在平板上冲孔的结构，翻边后孔位的接触厚度提升了一倍以上，螺栓锁紧时不会因为局部压强过大出现板材塌陷，也能分散螺栓预紧力带来的局部应力，避免长期使用后孔位出现椭圆化变形。构件本体的异形轮廓并非随意设计，中间段的内凹弧形结构是为了避让设备内部的传动走线、小型气动管路或者相邻运动部件的运动轨迹，在有限的安装空间内最大化压缩构件本身的占用体积，同时不会和周边部件产生运动干涉。本体上设置的纵向加强筋是整个构件的刚度核心，沿着构件长度方向布置的凸起筋条，在不增加板材厚度的前提下，将构件的抗弯截面系数提升了近60%，能够有效抵消侧向受力带来的弯折力矩，避免构件在长期受力后出现永久形变。

设计过程中首先要明确安装边界条件：两端安装孔的中心距是核心尺寸基准，需要和对应设备的安装位孔距严格匹配，公差控制在±0.1mm范围内，否则会出现安装错位无法装配的问题；构件的整体厚度根据受力需求选定，常规工况下选用2mm厚度的冷轧钢板即可满足使用要求，如果应用在振动幅度较大的设备上，可以将厚度提升至3mm，同时对应调整加强筋的凸起高度。安装孔的直径要适配常用的内六角螺栓规格，孔位和螺栓之间保留0.2mm的装配间隙，方便安装时微调位置，同时不会因为间隙过大导致连接松动。构件的外轮廓边缘全部做了圆角处理，没有尖锐的冲裁毛边，一方面避免安装过程中划伤操作人员，另一方面也能减少应力集中点，避免板材在冲裁、折弯过程中出现边缘裂纹。

从成型工艺角度考虑，整个构件采用单工序冲压结合折弯成型，不需要额外的焊接工序，所有的结构特征都可以通过冲压模具一次成型，生产效率高，批量生产成本可控。设计时特意将折弯半径设置为板材厚度的1.5倍，避免折弯处出现板材开裂或者外侧拉伸变薄的问题，加强筋的拔模角度设置为3度，方便冲压成型后脱模，不会出现卡模导致的构件变形。构件表面采用镀锌钝化处理，能够满足常规车间环境下的防锈需求，如果应用在潮湿或者有腐蚀性介质的场景，可以更换为不锈钢板材或者增加喷塑处理层，提升构件的环境适应能力。

实际装配时，两端的安装孔分别通过螺栓固定在设备机架和待支撑的部件上，中间的弧形避让位刚好留出周边部件的运动空间，加强筋的朝向需要正对受力方向，才能最大化发挥抗弯强化的作用。这类构件虽然结构不算复杂，但在设备的整体结构中承担着连接、支撑、避让的多重作用，设计时需要充分考虑实际安装空间的限制、受力方向的变化、装配操作的便捷性，任何一个尺寸的偏差都可能导致装配干涉或者受力不足的问题，在建模过程中需要反复核对安装边界，模拟装配状态下的周边部件位置，确保构件安装后既满足结构强度要求，又不会对设备的其他功能产生影响。
