雷克雅未克压铸模具成型镶件结构

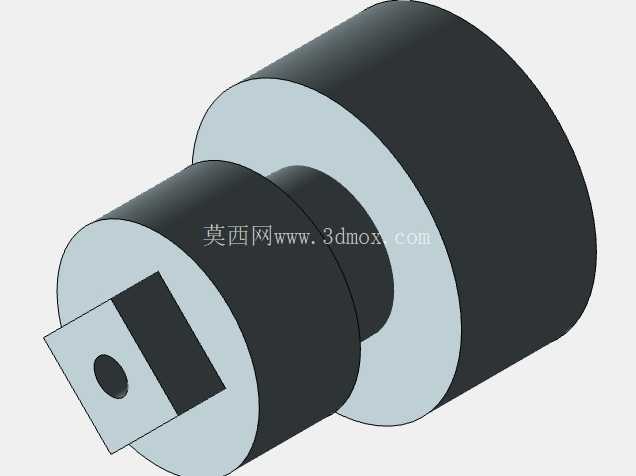

　　这套压铸成型用的镶件结构，主要面向有色金属高压压铸生产场景，适配中小型压铸件的局部特征成型需求，在汽车零部件、通用五金配件的压铸生产线上应用广泛，常作为模具模仁的替换部件使用，应对批量生产中易损部位的快速更换需求，减少整体模仁的返修成本。从结构设计来看，整体采用阶梯轴式的同轴布局，大直径圆柱段为镶件的定位基准段，装配时直接嵌入模架的对应安装孔内，依靠圆柱面的H7/m6过渡配合实现周向与径向定位，避免压铸过程中受到高压铝液冲击出现偏移；中间过渡段衔接成型段与定位段，做了圆角过渡处理，减少应力集中，避免反复受热受冷后出现开裂；前端的小尺寸带孔凸台为直接参与成型的工作部位，对应压铸件上的带孔凸台特征，凸台上的通孔直接成型压铸件的安装过孔，省去后续钻孔工序，提升压铸件的成型精度。

　　设计过程中，成型段的尺寸公差严格控制在±0.02mm范围内，保证压铸件对应特征的尺寸一致性，定位段的表面粗糙度要求达到Ra0.8，减少装配时的磨损，同时保证配合密封性，避免铝液钻入配合间隙形成飞边。安装边界方面，大直径定位段的外径尺寸与模架安装孔保持一致，轴向定位台阶贴合模仁表面，装配后成型端面高出模仁成型面0.02mm，合模时承受合模力的同时保证分型面贴合紧密，不会出现溢料问题。前端凸台的位置度相对于定位段轴线控制在0.01mm以内，保证压铸件上孔位与周边特征的位置精度，满足后续装配的同轴度要求。

　　在实际生产场景中，这类镶件通常采用热作模具钢制作，经过淬火回火处理后硬度达到HRC48-52，具备足够的高温强度与抗热疲劳性能，能够承受铝液600-700℃的高温冲击，以及高速充填时的冲刷磨损。结构上的阶梯设计除了定位功能外，还兼顾了冷却水路的布置空间，大直径段内部可开设直通式冷却孔，接入模具冷却系统，控制成型部位的温度，减少压铸件的缩孔、缩松缺陷，同时缩短压铸循环周期，提升生产效率。前端的成型凸台做了1°的脱模斜度，避免开模时拉伤压铸件表面，凸台上的成型孔采用镶拼式小芯轴结构，出现磨损时可单独更换小芯轴，进一步降低维护成本。

　　从三维建模的角度来看，整个零件采用同轴特征建模思路，先绘制各段圆柱的截面草图旋转生成主体，再切除前端凸台的方型特征与通孔，所有过渡位置均添加了符合压铸模具设计规范的圆角，避免锐角位置在热循环中出现应力开裂。装配验证时，需要重点检查定位段与模架孔的配合间隙，以及成型端面与模仁面的高度差，间隙过大会导致飞边，间隙过小会造成装配困难，甚至压裂模架。这类镶件作为压铸模具的易损配件，通常会准备2-3件备件，生产中出现成型部位磨损、拉伤时可快速更换，减少停机时间，在中小型压铸件的批量生产中，这种分体式镶件结构相比整体式模仁，维护成本可降低40%以上，同时模具的制造周期也更短，适合多品种小批量的压铸生产需求。
