压铸模具用杠杆式控制臂结构设计

　　在压铸生产的模具开合模、抽芯机构配套传动链路里，这类控制臂属于典型的力传递与行程转换构件，日常工况中需要承接驱动端的直线或摆动输入，将动作按固定传动比传递到执行端，完成抽芯滑块的到位锁止、顶出板的行程限位或者料头切断机构的动作触发，整个工作过程中构件需要承受周期性的交变载荷，同时要保证动作传递的位置精度，避免长期运行后出现间隙累积导致的模具动作卡滞、压铸件飞边超标等问题。

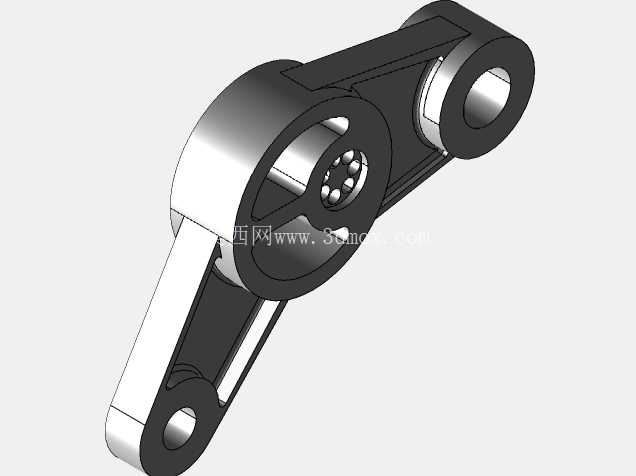

　　从结构设计逻辑来看，这款控制臂采用了三铰点的杠杆布局，三个安装孔分别对应驱动输入端、固定支点、执行输出端，其中固定支点位置的孔位做了加厚凸台设计，用来适配自润滑衬套或者滚针轴承的安装，降低铰接位置的转动磨损，延长构件在连续压铸生产场景下的使用寿命；输入端的孔位内部预留了滚柱保持架的安装空间，这种设计可以在不增加整体臂身厚度的前提下，提升铰接位置的载荷承受能力，适配压铸机周边驱动油缸或者凸轮机构的高频冲击载荷，避免孔位在长期交变应力下出现椭圆变形。

　　臂身部分采用了变截面的筋板结构，在三个铰点之间的连接区域做了局部挖空减重，同时沿着力传递的主路径布置了连续的加强筋，既可以控制构件整体重量，降低驱动端的负载功率需求，又能保证臂身在承受最大载荷时的刚性，避免受力后出现挠曲变形导致动作传递出现偏差。从安装边界来看，三个铰接孔的中心距是设计时的核心尺寸链参数，固定支点到输入端的中心距与固定支点到输出端的中心距比值，直接决定了整个传动链路的力放大倍数与行程缩放比例，设计时需要匹配对应压铸模具的抽芯力需求、驱动油缸的额定输出推力以及抽芯滑块的行程长度来做参数匹配，安装时三个孔位的同轴度需要控制在合理公差范围内，避免装配后出现转动卡滞、附加载荷过大的问题；臂身的外轮廓做了倒圆角处理，避免应力集中在转角位置出现疲劳断裂，同时也能防止安装调试过程中尖锐边角对操作人员造成划伤。

　　在实际配套应用中，这类控制臂通常会和铰接销轴、耐磨衬套、复位弹簧等配件配合使用，安装时需要在铰接位置涂抹耐高温润滑脂，因为压铸生产过程中模具周边温度较高，普通润滑脂容易在高温下失效，导致铰接位置磨损加快；日常维护时需要定期检查臂身是否出现裂纹、铰接孔是否出现过量磨损，一旦发现间隙超过设计阈值就需要及时更换，避免出现传动失效导致的模具撞模事故。不同于普通的传动连杆，这款控制臂的输出端孔位做了偏心余量设计，可以在装配时通过微调铰接位置来补偿零件加工误差带来的行程偏差，降低整个机构的零件加工精度要求，减少生产制造成本，同时也方便后期维护时的间隙调整，不需要重新加工整个臂身就能消除长期运行产生的传动间隙。臂身的厚度方向尺寸需要匹配模具内部的安装空间，避免模具合模时臂身和周边的模板、顶杆等构件出现运动干涉，设计时已经通过运动仿真验证了整个摆动行程内的安全间隙，在极限摆动位置也预留了足够的避让空间，不会出现运动卡滞的问题。
