双筒支撑式机械安装基座结构设计

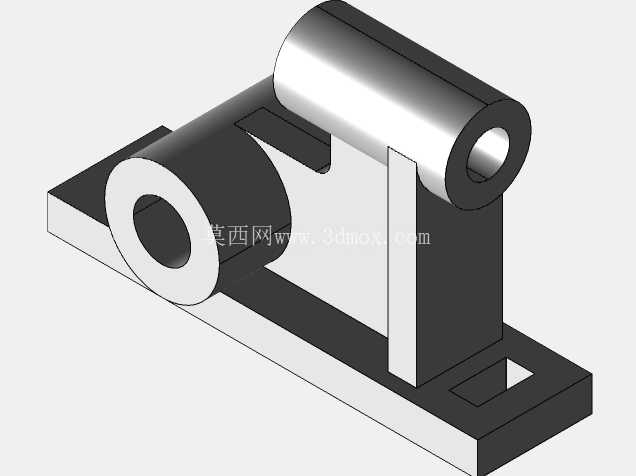

　　日常做非标设备结构设计时，这类带双筒支撑的安装基座是很常见的承载构件，多数用在中小型传动单元的机架集成环节，比如小型输送线的辊筒端部支撑、桌面级工装的转轴固定座，或是轻型动力传输单元的轴承安装载体，能在有限安装空间内同时承载两个平行轴系的径向与轴向载荷，避免单支撑结构带来的轴系挠度偏大问题。从结构布局来看，底部采用带安装缺口的平板式底座，底座上预留的方形缺口并非减重设计，实际是为了避让安装面下方的走线或凸起定位销，很多现场安装时会遇到安装面有预焊定位块的情况，这个缺口刚好能卡入定位块，省去额外加工避让槽的工序，底座的平面度设计要求控制在0.1mm以内，保证和设备安装面贴合时不会出现翘曲，避免支撑筒的轴线出现偏斜。

　　两个平行布置的空心筒体是核心承载部位，筒体的内孔是直接安装轴承或轴套的配合面，设计时内孔的圆柱度要求要达到IT7级精度，两个筒体的轴线平行度公差控制在0.05mm/100mm以内，不然轴系穿入后会出现卡滞，运转时磨损会急剧加快。两个筒体之间通过立板和斜向加强筋连接，立板垂直于底座平面，一方面能给高位筒体提供竖直方向的支撑力，另一方面能抵消轴系运转时产生的侧向倾覆力矩，斜向加强筋连接低位筒体和高位筒体的下部，能分散两个筒体之间的应力，避免设备启停时的冲击载荷导致筒体根部出现应力断裂。从安装边界来看，底座的安装孔位采用对称布置，孔距适配常规的工业铝型材安装槽间距，也能直接固定在钢板焊接的机架面上，不需要额外做转接板。筒体的内孔直径匹配常用的微型轴承外径，能直接适配直径10-20mm的光轴，不需要额外加工轴套，高位筒体的高度设计刚好让两个轴系的中心距符合常规带传动的中心距范围，搭配同步带或平皮带就能实现平行轴之间的动力传输。设计这类构件时，最先要确认的是两个支撑筒的中心距和轴线高度，这两个参数直接决定了后续传动部件的选型，要是中心距偏差过大，皮带张紧度就没法调整到合适范围，要么过松打滑要么过紧加剧轴承磨损。

　　其次要核算底座的厚度，要是设备运行时存在振动，底座厚度不足会导致整个支撑结构出现共振，放大轴系的跳动量，一般这类轻型承载的基座，底座厚度选8-12mm的钢板或铝合金加工就能满足刚度要求，要是负载偏大可以在底座背面增加加强筋，不用整体加厚底座造成材料浪费。筒体的壁厚设计也要结合负载来选，常规轻载场景下3-5mm的壁厚就能满足径向承载要求，要是有轴向冲击载荷，需要在筒体和立板的连接位置做圆角过渡，避免应力集中导致焊缝开裂或者铸件出现砂眼断裂。

　　实际应用中，这类结构也常做轻量化改型，比如用铝合金压铸成型时，会在筒体非配合面做局部减薄，底座内部做镂空加强筋结构，在保证刚度的前提下降低整体重量，适合用在移动类小型设备上，比如便携式加工设备、移动检测工装的支撑部位。需要注意的是，两个筒体的端面要和内孔轴线保持垂直，不然安装轴承时端面压装不平会导致轴承内圈偏斜，运转时出现异响和发热，设计时要在图纸上明确标注端面跳动公差，加工时一次装夹完成内孔和端面的车削，避免二次装夹带来的形位误差。另外底座的安装孔要做沉头设计，让固定螺栓的头部不高出底座平面，保证底座和安装面完全贴合，要是螺栓头突出，会导致整个支撑结构倾斜，直接影响轴系的对中精度。
