减震器连接安装支座结构设计

项目分类:通用五金配件 发布时间:2026-06-18 ID:1187250
  • 减震器连接安装支座结构设计
  • 减震器连接安装支座结构设计
  • 减震器连接安装支座结构设计
  • 减震器连接安装支座结构设计
  • 减震器连接安装支座结构设计
  • 减震器连接安装支座结构设计
  • 减震器连接安装支座结构设计
  • 减震器连接安装支座结构设计
  • 减震器连接安装支座结构设计
  • 减震器连接安装支座结构设计
  • 减震器连接安装支座结构设计
  • 减震器连接安装支座结构设计
  • 减震器连接安装支座结构设计
  • 减震器连接安装支座结构设计

在行走类机械与工业缓冲隔振系统的布局中,这类带铰接销轴的支座是衔接减震阻尼元件与设备主体机架的核心受力构件,日常会出现在工程车辆悬架系统、工业设备隔振平台、重型输送线缓冲工位等场景里,承担着传递减震载荷、约束阻尼元件运动轨迹、分散冲击应力的作用,一旦支座的安装定位或者铰接间隙出现偏差,很容易导致减震元件偏磨、机架连接位疲劳开裂,甚至引发缓冲失效的连锁故障。

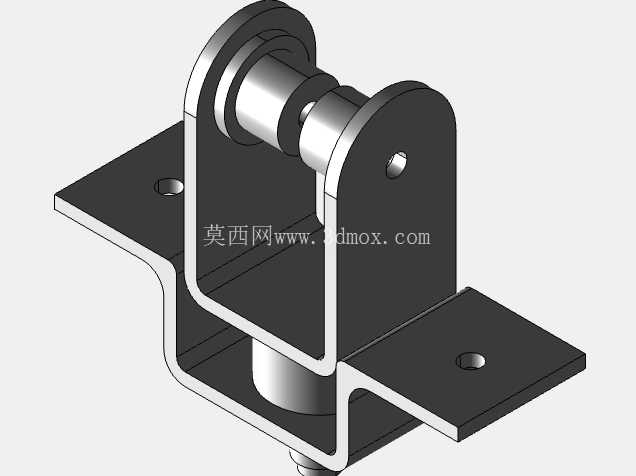

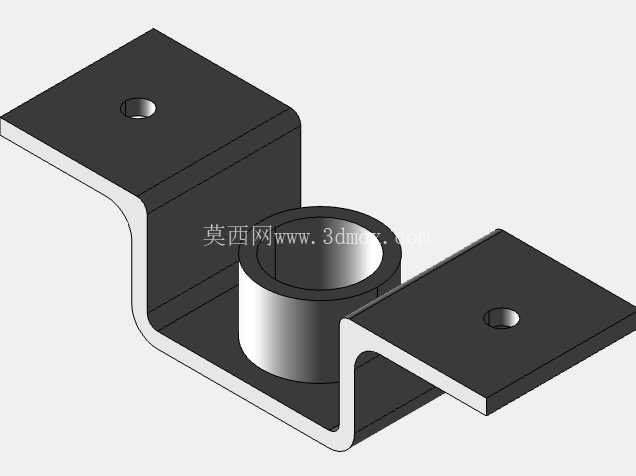

从结构功能来看,这个支座采用双侧立板夹装销轴的铰接布局,底部是带两个安装沉孔的Z型弯折安装底板,立板顶端做了圆弧过渡处理来降低应力集中系数,销轴贯穿两侧立板后通过径向销孔完成轴向锁止,下方预留的圆柱凸台刚好对应减震阻尼元件的上端定位止口,能保证减震器工作时的往复作用力始终沿销轴径向均匀传递,不会出现侧向偏载。设计时首先要匹配对应减震元件的额定动载荷,核算立板厚度、销轴直径的抗剪与抗弯强度,底板的弯折高度需要根据安装面的避让空间确定,既要保证减震器上下运动行程内不会和底板发生干涉,也要控制整体安装高度不超出设备的布局边界。

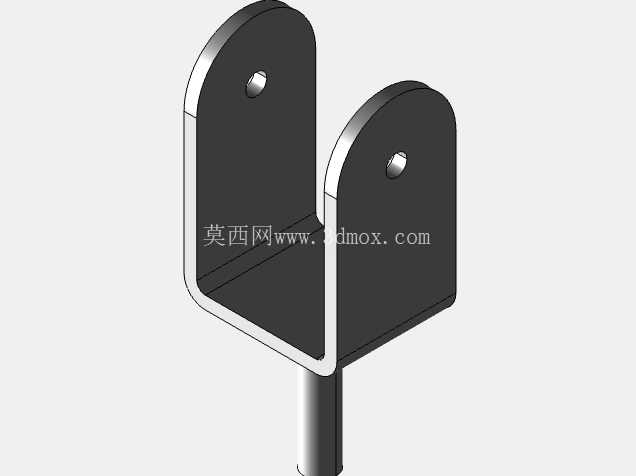

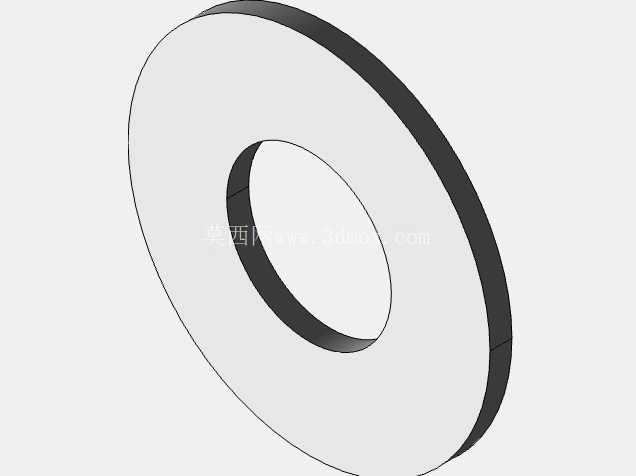

安装边界方面,底板上的两个沉孔采用对称布局,孔位公差需要控制在±0.1mm范围内,保证安装时螺栓能顺利穿入机架对应的螺纹孔,沉孔深度要匹配所选内六角螺栓的头部高度,避免螺栓头突出平面影响安装贴合度;两侧立板的同轴度公差需要控制在Φ0.05mm以内,否则销轴穿入后会出现卡滞,长期往复摆动下会加剧销轴和孔壁的磨损,缩短铰接副的使用寿命。立板顶端的圆弧半径不能过小,否则冲压成型时容易出现板材拉裂,同时圆弧过渡也能分散立板与底板衔接处的应力,在承受冲击载荷时不会在弯折位置出现应力断裂。

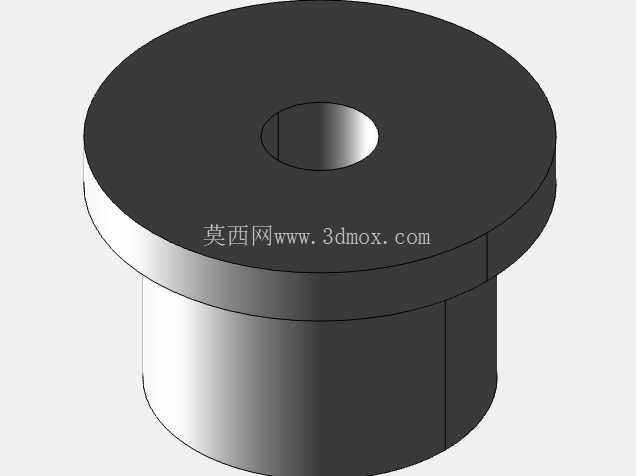

实际选型适配时,要先确认所配减震器的上端连接头宽度,保证两侧立板的内间距比连接头宽度大0.2-0.3mm,预留足够的摆动间隙但又不能间隙过大导致横向窜动;销轴的直径要和减震器连接头的内孔尺寸匹配,配合间隙控制在H8/f7的区间,既保证转动灵活,又不会因为间隙过大产生冲击异响。底板的Z型弯折角度要严格控制90°公差,否则安装后支座的立板会出现倾斜,导致减震器安装后出现偏角,工作时产生额外的侧向力,加速减震器密封件的磨损。

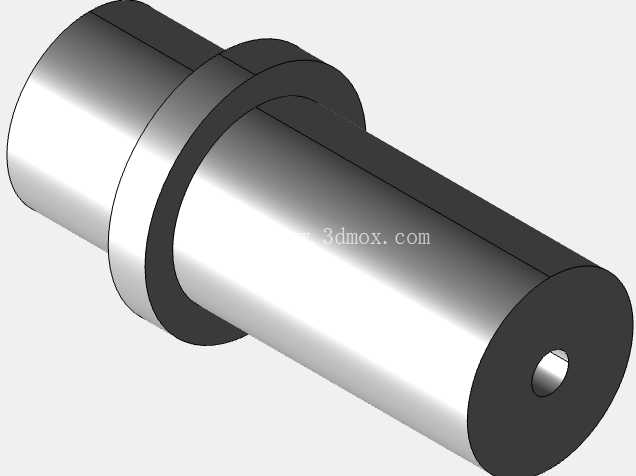

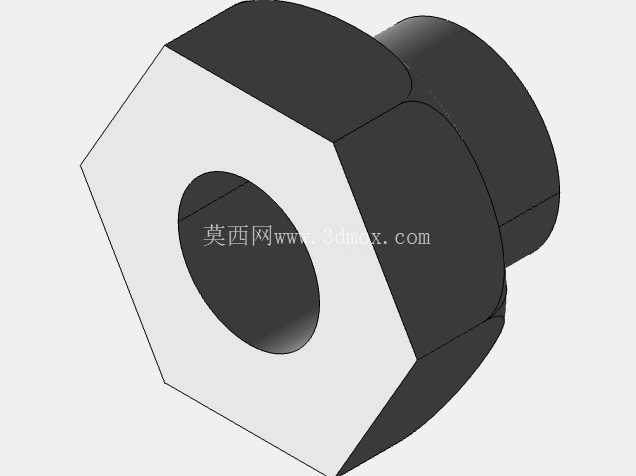

从工艺实现角度,这类支座通常采用高强度钢板冲压折弯成型,立板和底板之间采用满焊连接,焊接后需要做去应力退火处理,避免长期受载后焊接位置出现变形;销轴采用调质处理的45号钢加工,表面做发黑防锈处理,和立板的连接可以采用过盈配合加径向销锁止,也可以在立板外侧加装卡簧槽做轴向固定,根据实际载荷大小选择对应的固定方式。安装时要先把减震器上端的连接头卡入两侧立板之间,穿入销轴后锁止固定件,再通过底板的沉孔把整个支座固定到机架的安装平面上,安装完成后需要手动摆动减震器,确认铰接转动灵活无卡滞,底板和机架平面完全贴合无间隙,才能投入使用。

在不同的应用场景里,这类支座的尺寸可以根据载荷等级做等比例缩放,比如用于小型设备隔振时可以适当减小板材厚度和销轴直径,用于重型工程车辆悬架时则需要加大立板厚度、加粗销轴,同时在焊接位置增加加强筋来提升整体结构强度。设计建模时需要重点关注各个配合面的公差配合、运动部件的干涉检查,以及安装孔位的通用性,保证模型能直接导出工程图用于生产加工,不需要后续做大幅度的结构调整。
